陈方长扫全流量系列三通管件三维设计

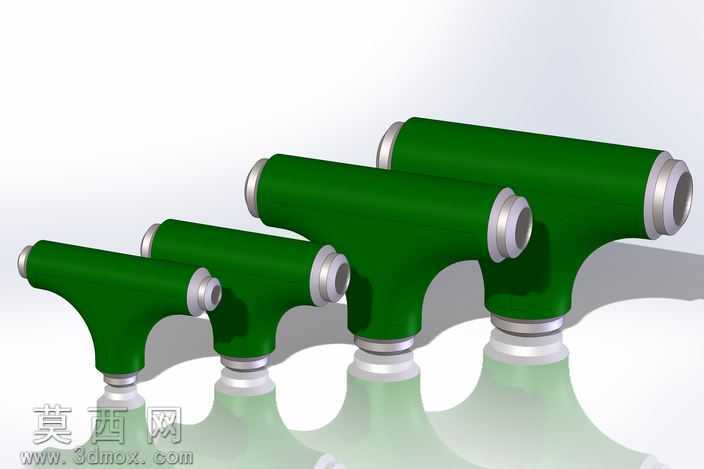

本次设计的是陈方长扫全流量系列三通管件，涵盖2英寸、3英寸、4英寸、5英寸等多规格尺寸，适配5k、BWE XXS压力等级的管路应用场景，建模过程基于SolidWorks平台完成，严格遵循官方产品目录的尺寸规范开展零件创建，确保所有接口尺寸、主体壁厚、过渡弧度均符合行业使用标准。建模阶段首先通过草图绘制确定三通的主管与支管中心线走向，针对全流量设计的核心需求，对主管与支管的交汇区域做了平滑扫掠处理，避免传统三通交汇处的流道突变问题，保障流体输送过程中的阻力最小化，实现全流量的输送效果。主体建模采用多实体组合的方式完成，先分别创建不同规格的主管段、支管段基础实体，再通过布尔运算完成交汇区域的融合，之后对所有棱边做圆角过渡处理，既消除建模过程中的尖锐棱角，也还原实际产品的压铸成型工艺特征。材质与渲染环节，为还原外包塑金属三通的真实质感，分别为主体外包层、金属接口部分赋予对应材质：主体绿色外包层采用哑光塑材材质，调整粗糙度参数模拟橡塑包覆层的细腻磨砂质感，设置合适的漫反射颜色还原产品的标准绿色外观；端部金属接口部分采用抛光金属材质，添加轻微的反射模糊效果，模拟镀锌或镀铬金属接头的真实光泽，同时在接口位置添加细微的环形凹槽细节，还原实际管件的密封槽结构特征。结构设计上，每个规格的三通均采用等径三通结构，主管与支管轴线垂直相交，底部设置承插式连接端，接口处的台阶结构严格匹配标准管件的连接尺寸，确保模型可直接用于后续的管路装配模拟、流体仿真分析等工作。建模过程中同步创建了对应规格的配置参数，通过配置表管理不同尺寸规格的模型参数，无需重复建模即可快速切换不同通径的三通模型，提升系列化零件的设计效率，所有尺寸在建模完成后均做了前置校验，确保各规格的接口尺寸、中心距、壁厚参数完全符合官方目录的标注数值，模型可直接用于生产指导、装配干涉检查、产品展示等多类场景。
