移动前照灯用575W欧司朗HMI灯结构

　　在户外演艺、影视外景拍摄、应急抢险这类需要临时搭建高亮度照明的场景中，移动前照灯的核心发光部件直接决定了照明覆盖范围、显色效果与连续工作稳定性，这款适配MAC SPOT 575系列灯具的HMI灯，正是针对这类高频移动、频繁拆装的使用场景做了针对性的结构优化。从实际使用的角度看，这类气体放电灯不同于普通民用照明光源，需要在高负载下持续输出高显色性的冷白光线，同时要承受移动运输过程中的颠簸、安装时的插拔受力，以及工作时的高温膨胀应力，因此结构设计上的细节考量远多于普通照明灯泡。

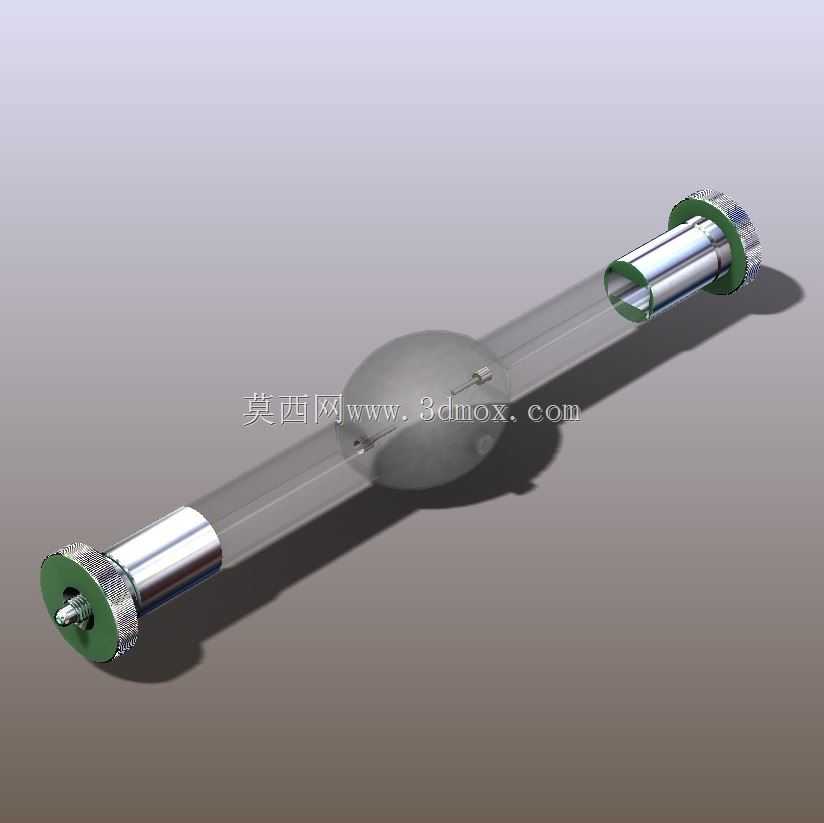

　　先从安装边界说起，这款灯整体为长条形双端结构，两端的金属接插端是与灯具灯座配合的核心定位部位，端部的滚花金属环并非装饰结构，一方面是在安装插拔时增加手部摩擦力，避免戴防护手套操作时打滑，另一方面滚花结构的金属环可以与灯座的弹性卡爪形成周向限位，防止灯具在调整照射角度、随摇头灯结构转动时出现光源松脱移位的问题。端部的绿色绝缘基座采用耐温工程塑料材质，既承担了电极与外部金属结构的绝缘隔离作用，也预留了热膨胀的形变余量，避免灯体工作升温后金属部件与玻璃腔体的硬接触导致应力碎裂。中间的玻璃泡壳是发光腔体的核心承载结构，泡壳中部的球形膨腔是汞与金属卤化物的填充区域，两端的细长玻璃管内部封装了电极引线与支撑结构，这种细长管加中部球腔的结构，一方面可以让电极间距保持精准固定，保证放电弧的位置稳定，避免弧光偏移导致灯具光路聚焦不准，另一方面细长的管体可以减少热量向两端接插端的传导，降低灯座接触部位的温升，延长灯座弹性部件的使用寿命。

　　从功能特性上看，这款灯的双端支撑结构相比单端螺口的同功率光源，抗振动性能有明显提升，在移动前照灯随运输车辆转场、或者灯具本身做俯仰、旋转动作时，两端的固定点可以将泡壳的受力分散到两个支撑端，避免单端固定时的悬臂受力导致玻璃根部开裂。电极的引出结构采用了金属与玻璃的匹配封接工艺，封接部位的热膨胀系数经过匹配调校，在灯体反复启停、冷热交替的工作循环中，不会因为金属与玻璃的膨胀量差出现封接面漏气的问题，这也是专业影视光源区别于普通工业光源的核心设计点——普通光源往往只需要满足静态固定场景的使用寿命，而这类移动场景用的光源需要承受上百次的冷热循环与振动冲击，封接结构的可靠性直接决定了光源的实际使用寿命。

　　在设计思路上，这款灯的所有外部结构尺寸都严格匹配MAC SPOT 575灯具的灯仓空间，两端接插端的直径、插针的间距与伸出长度、泡壳中部球腔的最大外径、整体的长度尺寸，都完全适配原有灯具的安装位，替换时不需要对灯具的灯座、反光碗位置做任何调整，装夹到位后弧光中心正好处于反光碗的焦点位置，保证出光角度与照度均匀性和原厂光源一致。泡壳外部没有额外的遮光涂层，依靠灯具自身的反光碗与光路结构完成光线控制，这种设计既减少了光源自身的工艺复杂度，也避免了涂层在高温下老化脱落影响光路清洁度。端部的金属接插件采用了镀镍处理，既可以防止户外潮湿环境下的接触氧化，也能降低接插部位的接触电阻，减少大电流工作时的接头发热问题，避免因为接触不良导致的光源闪烁或者接头烧蚀。

　　从实际选型适配的角度看，这类双端HMI灯的安装尺寸是行业内同功率规格的通用基准，但不同品牌的产品在封接结构强度、电极材料耐耗性上存在明显差异，这款结构的设计在电极支撑部位增加了内部金属固定片，将电极引线与玻璃管内壁做了多点支撑，避免运输过程中电极晃动触碰泡壳内壁导致的慢性漏气，这一细节在频繁转场的使用场景中尤为重要——很多同类型光源的损坏并非正常燃点寿命耗尽，而是运输过程中的振动导致电极移位、封接面出现微漏，最终导致光源无法正常启辉。另外，泡壳的玻璃材质采用了高硼硅耐温玻璃，能够承受1200℃以上的工作温度，同时抗热冲击性能优异，即使在雨天户外使用时少量溅水到工作中的灯体表面，也不会出现玻璃炸裂的问题，适配户外应急、户外演出这类复杂的使用环境。
