适配20mm管的整体桁架半联轴器结构

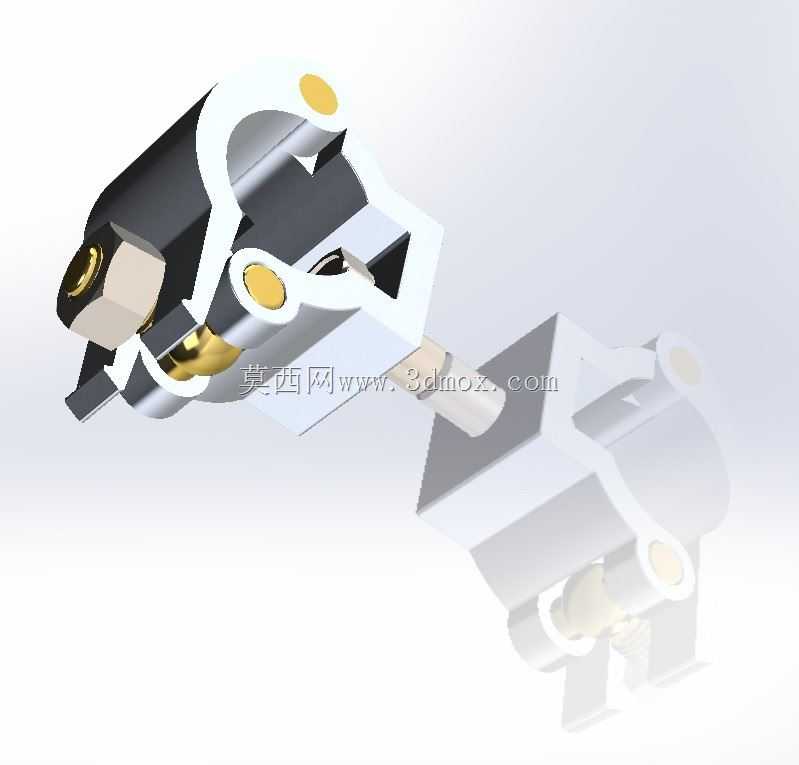

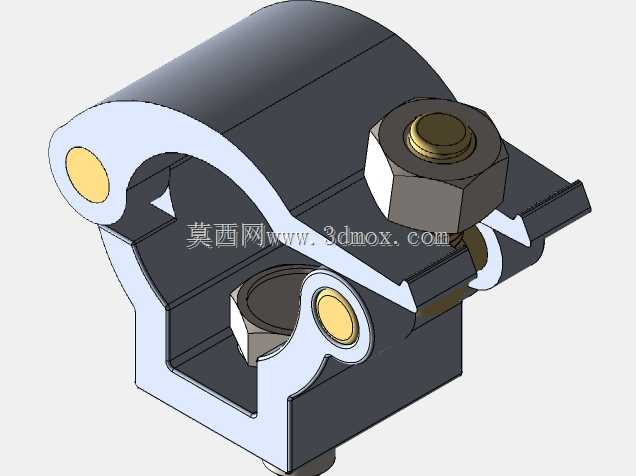

　　也不会因为焊后变形导致桁架整体装配精度下降。从功能特性上看，这款半联轴器采用剖分式配合结构，和20mm圆管的配合面做了限位止口设计，装配时不需要额外打定位销，靠配合面的预紧力就能传递足够的扭矩，侧面的锁紧孔可以穿入紧定螺钉，进一步锁定管材和联轴器的相对位置，避免大载荷下出现相对滑移。联轴器的对接端采用了凹凸嵌合的定位结构，两个半联轴器对接时，凸台直接嵌入对应的凹槽里，能自动找正同轴度，现场装配时不需要反复调整对齐，哪怕是没有太多装配经验的工人，也能快速完成对接，对接后的端面贴合度能达到0.05mm以内，不会出现传动时的偏心抖动问题。在设计思路上，这款结构优先考虑了桁架装配的快装需求，没有采用传统联轴器的复杂键连接结构，在模块化桁架搭建的工程场景里，管类构件的传动衔接、刚性连接一直是现场装配容易出问题的环节，尤其是20mm规格的圆管作为桁架主弦杆或者腹杆使用时，既要保证连接后的同轴度，又要兼顾拆装效率，还要能传递一定的扭矩或者轴向载荷，普通的管箍、焊接接头要么拆装不便，要么无法满足传动需求，这类半联轴器就是针对这类场景开发的专用连接件。从实际使用场景来看，这类半联轴器多用于可移动桁架、快装式整体桁架的管路传动段，比如舞台桁架的旋转附件连接、装配式仓储桁架的动力输送段、展会临时搭建桁架的可动构件衔接，不需要现场焊接，通过预加工的配合面就能完成快速装配，拆下来的构件可以重复利用，不会像焊接接头那样破坏管材表面，

　　而是靠配合面的摩擦力加侧面紧定的方式实现固定，减少了管材二次加工的工序——传统的键连接需要在管材上铣键槽，不仅加工成本高，还会削弱管材的结构强度，对于薄壁桁架管来说，铣键槽很容易导致管材变形，而这款半联轴器只需要在管材对应位置钻一个紧定螺钉的凹坑即可，甚至不需要钻通，对管材的强度影响极小。外形尺寸方面，这款半联轴器的最大外轮廓直径控制在42mm，不会超出桁架管材的外接轮廓太多，不会和相邻的桁架腹杆产生干涉，轴向总长度为38mm，对接后两个半联轴器的总长度为72mm，安装时只需要在管材端部预留20mm的插入深度即可，不需要对管材做过长的裁切预留，能有效减少管材的废料率。安装边界上，联轴器的侧面锁紧孔采用内六角紧定螺钉，

　　安装时只需要普通的内六角扳手就能操作，不需要专用工装，锁紧孔的位置距离联轴器端面12mm，操作空间足够，哪怕是桁架内部空间狭窄的位置，也能顺利完成锁紧操作。对接端的连接孔采用均匀分布的三个螺栓孔，螺栓规格为M4，拧紧力矩控制在2.5N·m就能达到足够的锁紧力，不会因为力矩过大导致联轴器壳体开裂，也不会因为力矩不足出现连接松动。从结构细节来看，联轴器的内部和管材接触的面做了细滚花处理，能进一步增大接触摩擦力，即使在有振动的使用场景下，比如带移动轮的活动桁架、有往复运动的桁架附件，也不会出现管材和联轴器之间的相对转动。联轴器的边角位置都做了R2的圆角处理，没有尖锐的毛刺，现场装配时不会划伤工人，也不会刮破桁架上布设的线缆或者装饰面层。

　　在实际选型使用时，需要注意管材的外径公差要控制在±0.1mm以内，如果管材外径偏差过大，会导致配合过松或者无法插入，对于镀锌层较厚的管材，可以适当打磨插入段的表面，保证装配顺畅。这款半联轴器的材质适配性也比较广，既可以采用铝合金加工做轻量化桁架使用，也可以采用不锈钢加工用于有防腐需求的户外桁架场景，还可以采用工程塑料注塑生产，用于对重量要求极高的临时展示桁架，不同材质的结构尺寸完全一致，不需要重新开模或者调整加工参数，互换性很强。在桁架的动力传递场景中，比如桁架上搭载的小型输送装置、旋转展示台，这款半联轴器可以补偿少量的轴向和角度偏差，即使桁架装配时存在少量的安装误差，也不会出现传动卡滞的问题，相比刚性的法兰连接，容错率更高，更适合现场快速搭建的非精密加工场景。
