老旧微波炉替换用圆形操作按键结构

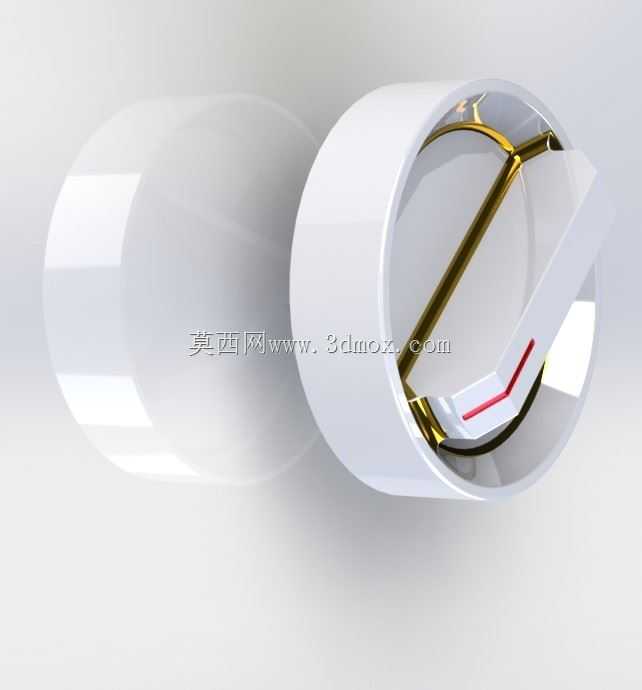

　　在家用厨房电器的售后维修与配件替换场景中，微波炉操作面板的按键损耗是十分常见的故障点，尤其是服役年限较长的老旧机型，原厂配件往往已经停产，常规渠道很难采购到匹配的替换件，这时候通过逆向测绘完成适配结构的建模，就可以满足小批量定制加工、3D打印自制替换件的实际需求。这款按键结构针对嵌入式圆形安装位的微波炉面板设计，整体采用同轴嵌套的结构布局，外层为圆柱形的安装基座，基座外圈做了均匀的薄壁导向结构，能够直接卡入面板预留的圆形安装孔内，不需要额外设计复杂的固定卡扣，适配厚度1.2mm到2mm的常见微波炉面板钣金或塑料基材，安装时只需要从面板内侧推入，依靠基座外圈的过盈配合就能完成初步固定，后续配合面板内侧的加强筋限位，即可避免使用过程中出现按键松脱、偏移的问题。

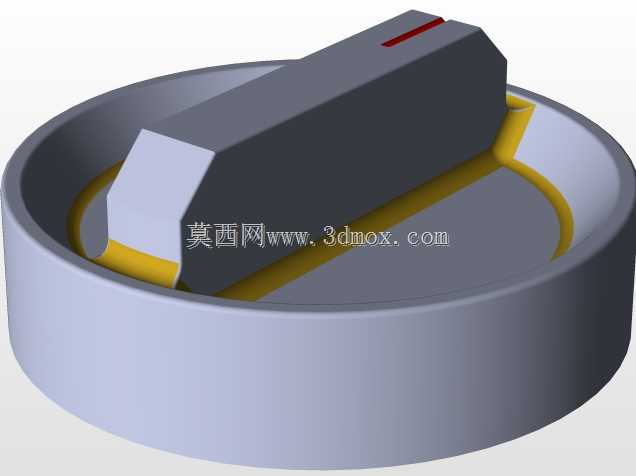

　　按键的操作触发部分采用偏心拨杆结构，区别于常规的直上直下按压式按键，这款结构通过绕基座中心轴转动的拨杆实现功能触发，拨杆与基座之间预留了0.3mm的转动间隙，既能够保证拨杆转动过程中无卡滞，又不会因为间隙过大出现操作晃量。拨杆的受力端做了圆弧过渡的按压面，表面设置了内凹的红色标识条，既能够在光线不足的厨房环境下快速识别按键位置，也能通过颜色区分不同的功能档位，避免用户操作时按错功能键。拨杆的触发端设计了弧形的接触面，能够适配面板内侧微动开关的触发按钮行程，按压时的转动角度控制在15度以内，对应的微动开关触发行程为1.2mm，刚好匹配常规家用微动开关的动作参数，不需要额外调整触发结构的位置，安装后即可实现可靠的通断触发。

　　结构内部的导电接触部分采用镀金弹性金属片，金属片通过基座内侧的定位槽固定，不需要额外的螺丝紧固，装配时直接将金属片卡入定位槽即可，金属片的两个接触端分别对应电路的两个触点，拨杆转动时会下压金属片的活动端，让两个触点稳定接触导通，松开拨杆后依靠金属片自身的弹性复位，同时带动拨杆回到初始位置，这种结构不需要额外加装复位弹簧，减少了零件数量，也降低了长期使用后弹簧疲劳失效的风险。考虑到厨房环境多油烟、高湿度的使用特点，整个塑料结构的外表面都做了光滑的圆弧过渡，没有容易积藏油污的直角缝隙，日常清洁时只需要用湿抹布擦拭表面即可，不会出现油污渗入结构内部导致按键卡滞的问题。

　　建模过程中针对老旧机型的安装公差做了适配优化，基座的外径尺寸比常规原厂件小0.1mm，能够适配长期使用后出现轻微变形、安装孔尺寸略有偏差的老旧面板，不需要对面板进行二次打磨修改，降低替换安装的操作难度。拨杆的按压力度控制在1.5N到2N之间，和常规原厂按键的操作手感保持一致，不会出现按压力度过大导致操作费力，或者压力过小容易误触发的问题。结构的所有壁厚都控制在1.5mm到2mm之间，既能够满足3D打印时的结构强度要求，不会因为壁厚过薄出现打印件断裂的问题，也不会因为壁厚过大导致打印时间过长、材料浪费。对于需要小批量注塑生产的场景，整个结构的脱模斜度统一设置为1.5度，没有倒扣结构，不需要设计复杂的抽芯模具，能够有效降低开模成本，适合维修配件的小批量生产需求。

　　在实际替换安装时，只需要先拆除面板上已经损坏的旧按键，清理安装孔周边残留的油污和老化的塑料碎屑，将建模完成的按键结构从面板外侧对准安装孔推入，确认基座卡紧后，在内侧接好对应的微动开关连接线，即可完成整个替换过程，不需要对微波炉的原有电路和面板结构做任何修改，适配市面上多数采用圆形嵌入式按键的老旧微波炉机型，能够有效延长老旧家电的使用寿命，减少因为单个按键损坏就整机报废带来的资源浪费。
