基于平面测绘的自行车车架三维结构设计

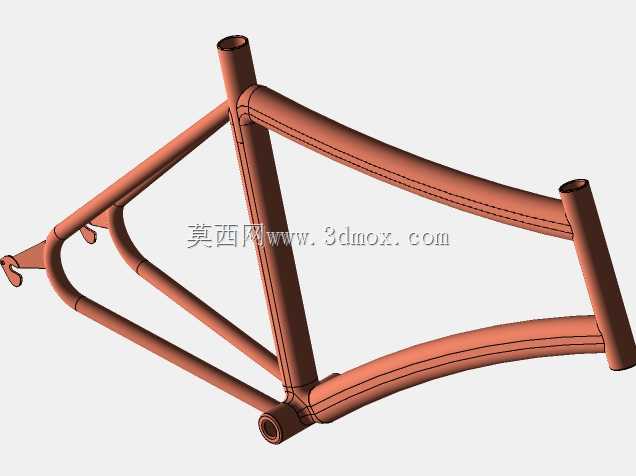

　　在两轮代步工具的结构设计体系中，车架作为核心承载基体，其结构合理性直接决定了整车的骑行刚度、重量控制与疲劳寿命，本次建模的自行车车架以实际平面测绘图纸为基准还原，完整复现了传统菱形硬架的管材衔接逻辑，可直接用于结构校核、改装适配或骑行装备的配套开发场景。从实际应用场景来看，这类硬架结构广泛适配城市通勤车、入门运动自行车的装配需求，既可以作为整车生产环节的结构基准，也能为改装爱好者提供头管、座管、中轴位置的精准安装边界参考，避免改装过程中出现孔位错位、干涉蹭胎等常见问题。

　　建模过程中优先还原了各管材的空间角度与衔接位置，头管作为前叉转向的安装基准，其与上管、下管的焊接夹角严格匹配测绘数据，保证前叉安装后转向轴线的后倾角度符合骑行操控要求，避免出现转向过灵或舵向滞涩的问题；下管作为车架主要的纵向承载构件，采用变径管材的曲面过渡设计，从 head 端到中轴端的管径渐变既兼顾了踩踏发力时的抗扭刚度，也能在遇到路面冲击时通过管材微形变吸收部分振动，减少骑行过程中传递到车把的震感。座管与上管、后下叉、后上叉的衔接位置做了平滑的曲面过渡，没有生硬的直角拼接，这一细节对应实际生产中的焊接工艺要求，能够减少应力集中点，避免长期踩踏受力后在焊缝位置出现疲劳开裂。

　　从安装边界尺寸来看，中轴位置的同轴度公差在建模时做了严格约束，保证左右曲柄安装后不会出现偏摆，减少传动过程中的动能损耗；后叉开档尺寸匹配常规花鼓的安装宽度，尾钩位置的安装面做了平面度约束，能够适配通用的变速器安装座，不需要额外打磨调整；座管内径匹配常规规格的座杆，头管上下碗组的安装位预留了标准的压装深度，能够直接适配通用规格的碗组配件，不需要二次加工修正。后上叉与后下叉的衔接弧度经过反复调整，既保证了后轮安装后的轮胎间隙，避免宽胎骑行时出现蹭架问题，也通过管材的弧形走向优化了后轮方向的滤震性能，在铺装路面骑行时能够过滤掉部分来自后轮的细碎颠簸。

　　整个车架的管材衔接处都做了符合焊接工艺的圆角过渡，没有出现建模中常见的零厚度面、曲面破面等问题，各安装位的基准面都做了明确的几何约束，能够直接导出工程图用于下料、焊接工装的制作，也可以导入有限元分析软件，模拟不同体重骑手站立踩踏、过坎冲击时的应力分布，针对性调整管材壁厚，在保证结构强度的前提下进一步控制车架整体重量。不同于概念化的车架建模，这个模型完全基于实际量产车型的平面参数还原，所有安装位的尺寸都符合通用自行车配件的互换标准，既可以用于职业院校机械相关专业的曲面建模教学案例，也能作为小型车厂开发入门款通勤自行车的结构参考，减少前期测绘打样的时间成本。在日常骑行场景中，这类菱形硬架的维护成本极低，没有额外的减震活动构件，只要焊缝没有出现开裂变形，长期使用也不需要频繁保养调整，非常适合高频次的城市通勤代步需求，建模时特意保留了管材上的走线座安装位，能够适配变速线、刹车线的内走或外走布局，满足不同配置车型的装配需求。
