定制2.4GHz高频DMX无线通讯模块

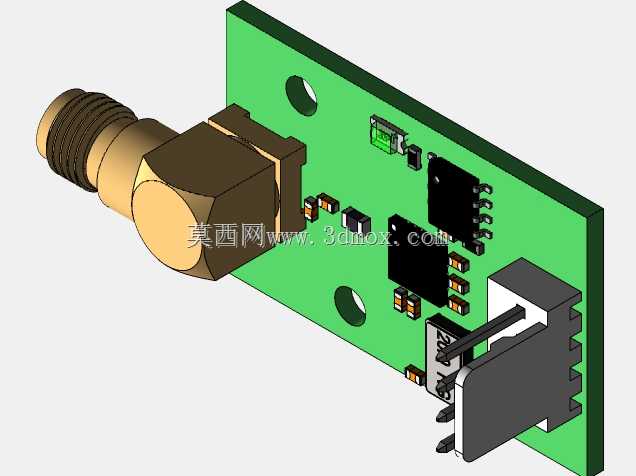

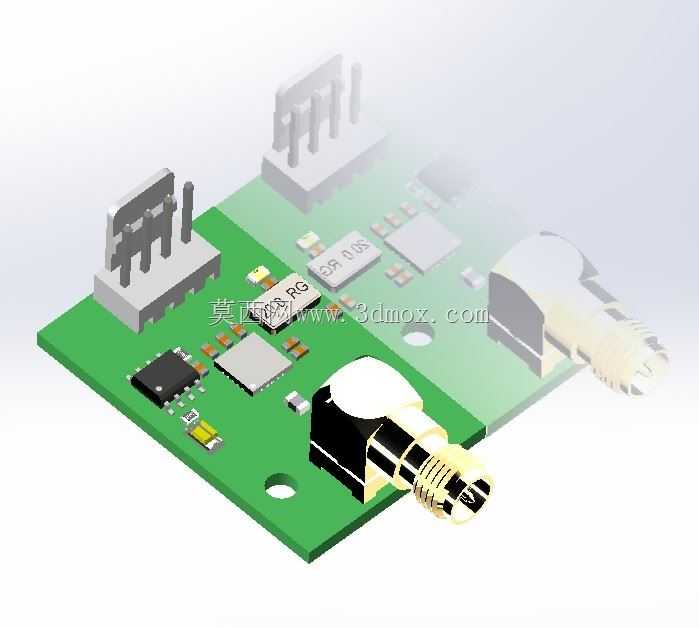

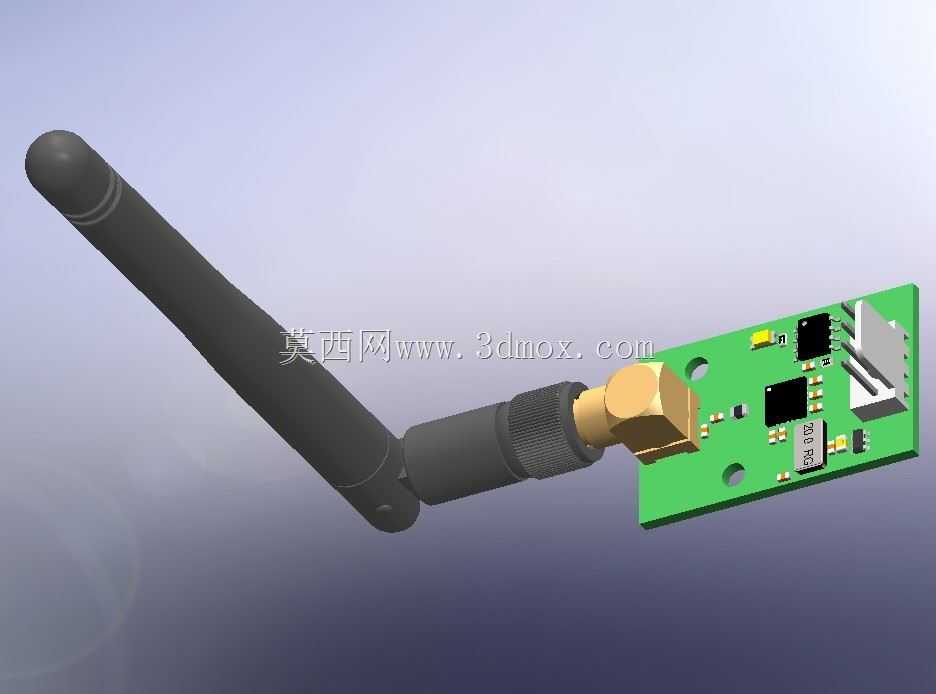

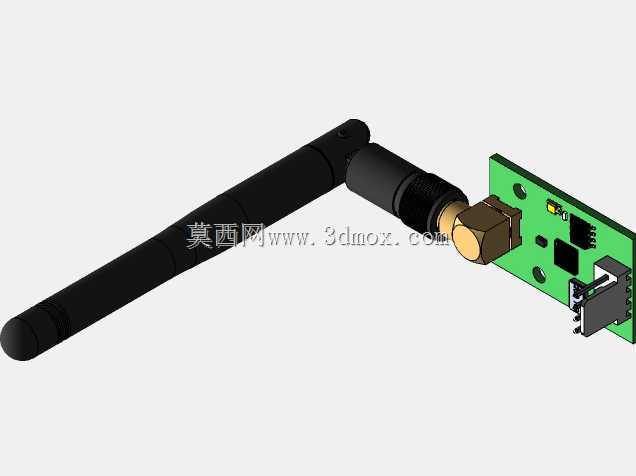

　　这款高频通讯模块的设计初衷，是解决舞台灯光、景观亮化场景下DMX控制信号长距离布线繁琐、线路易受干扰的痛点，在实际工程应用中，这类模块常被嵌入灯光控台终端、灯具驱动端，替代传统RS485有线传输链路，实现控制信号的无线透传。从结构设计来看，模块采用标准FR-4玻纤PCB作为载体，板载集成了射频收发芯片、信号调理电路、电源滤波单元与SMA外螺纹射频连接器，外置天线通过SMA接口与板载射频链路直连，相比板载陶瓷天线方案，外置天线可根据现场遮挡情况调整安装位置，信号覆盖范围可提升40%以上，在无遮挡开阔环境下有效传输距离可达250米，满足中型演出场地、户外亮化片区的信号覆盖需求。设计过程中优先考虑了安装兼容性，板边预留了2.

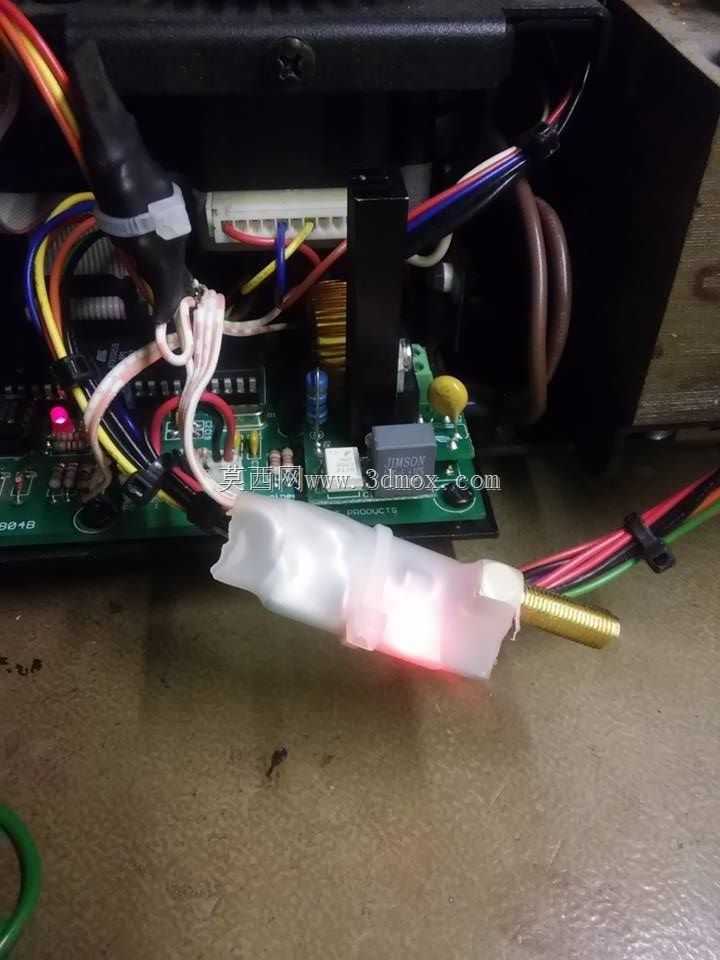

　　54mm间距的排针焊盘，既可以通过排针直插在灯具主控板上作为嵌入式组件使用，也可以焊接排针后搭配塑料外壳作为独立无线收发器使用，PCB板上预留的两个φ3.2mm安装孔，可配合M3铜柱将模块固定在设备壳体内部，安装孔位间距经过反复校核，适配市面上多数DMX灯光设备的内部安装空间，不会与设备内的电源模块、驱动单元产生结构干涉。电路布局上，射频链路做了50欧姆阻抗匹配设计，射频收发芯片周边的去耦电容全部采用0402封装贴片元件，尽可能缩短高频信号的走线长度，减少信号传输过程中的衰减与驻波干扰，电源输入端预留了π型滤波电路位置，可根据实际供电纹波情况选择焊接磁珠与滤波电容，抑制电源端传入的共模干扰，避免灯光控制过程中出现信号丢包、

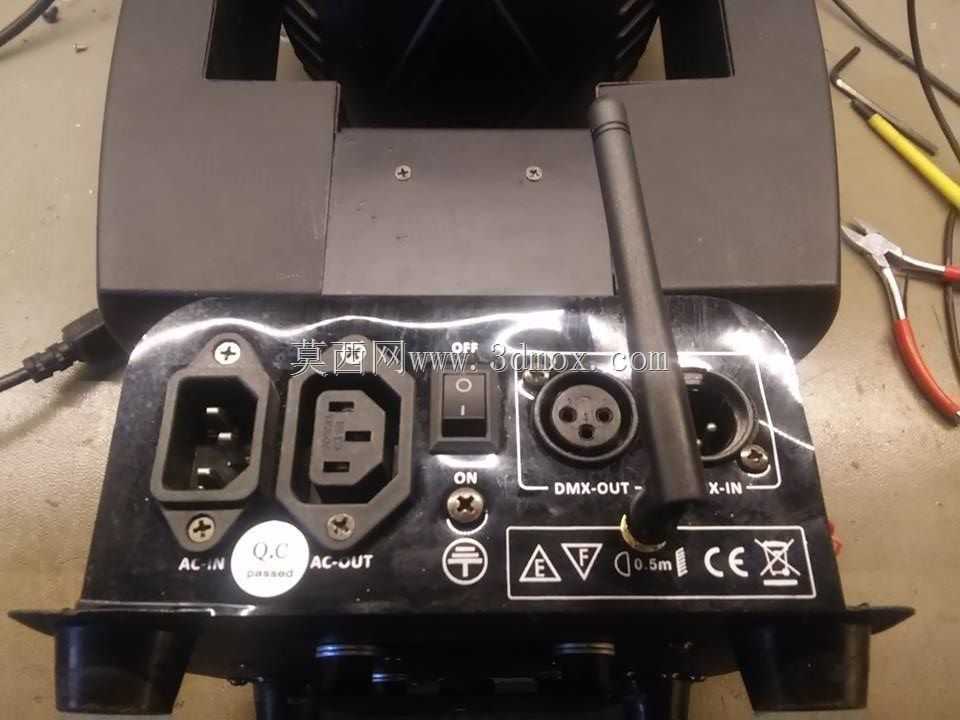

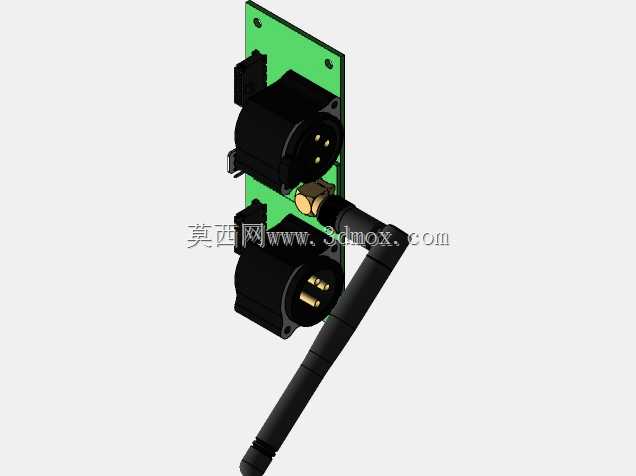

　　灯具闪烁的问题。模块的信号接口兼容标准DMX512协议，可直接对接市面上主流的灯光控台、解码驱动设备，不需要额外编写协议转换程序，在实际项目调试中，只需要将收发模块设置为相同通信信道，即可实现信号的点对点、点对多传输，相比传统有线布线方案，可节省70%以上的线缆铺设工时，尤其适合临时搭建的演出活动、老旧街区亮化改造这类不方便重新布设控制线的场景。结构细节上，SMA射频连接器采用卧式贴装设计，连接器外壳与PCB板上的接地覆铜充分连接，既提升了连接器的固定强度，避免反复插拔天线导致焊盘脱落，也能起到屏蔽外部电磁干扰的作用，板载的状态指示灯采用0805封装贴片LED，可直观显示模块的供电状态、信号配对状态、数据传输状态，

　　方便现场施工人员快速排查故障。考虑到不同应用场景的供电差异，模块支持宽电压输入，可适配5V至12V的直流供电范围，直接从灯具驱动板、控台内部取电，不需要额外配置独立供电模块，进一步降低了集成使用的复杂度。在散热设计上，板载的射频芯片、电源稳压芯片底部都预留了散热焊盘，焊接时可通过焊锡将芯片散热 pad 与PCB接地覆铜连接，借助PCB铜箔进行被动散热，在长时间连续工作状态下，芯片表面温度可控制在45摄氏度以内，不会出现过热导致的信号漂移、工作不稳定问题。
