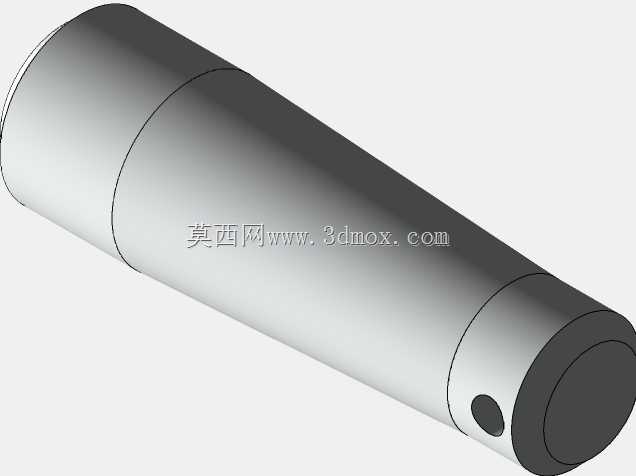

带径向孔阶梯圆柱定位销轴结构

　　在各类机械装配场景中，销轴类零件是实现部件铰接、定位、扭矩传递的核心基础元件，这款带径向通孔的阶梯圆柱销轴，主要适配需要穿装开口销实现轴向防脱的铰接工况，常见于工程机械连杆机构、农用机具挂接结构、输送线铰接工位、小型设备翻转连接部位的装配需求。从结构设计来看，该零件采用多段阶梯圆柱构型，不同轴段的直径差形成明确的轴向定位台阶，装配时台阶端面可直接抵靠被连接件的安装孔端面，无需额外加装轴套或定位挡圈即可限制销轴的轴向窜动，相比等直径圆柱销，阶梯结构能在保证铰接转动灵活性的同时，大幅降低销轴从安装孔内滑脱的风险。销轴末端设计的径向通孔，是专门为穿装开口销预留的安装位，当销轴穿入被连接件的铰接孔后，将开口销穿过该径向孔并掰开尾部分叉，

　　即可形成可靠的轴向机械锁止，这种锁止方式结构简单、装拆便捷，能承受一定的轴向冲击载荷，尤其适合存在往复摆动、小幅振动的铰接工况，相比卡簧锁止、螺纹锁止的结构，开口销配合径向孔的锁止形式不会因为长期振动出现松脱失效，在户外作业设备、重载铰接部位的应用可靠性更高。从外形尺寸与安装边界来看，该销轴的各段轴径公差可根据配合需求选择间隙配合或过渡配合，用于铰接转动场景时，铰接段轴径与安装孔采用H8/f7的间隙配合，保证转动顺畅无卡滞；用于固定定位场景时，定位段轴径与安装孔采用H7/m6的过渡配合，保证定位精度无偏移。销轴的总长度根据被连接件的总叠厚确定，末端伸出被连接件的长度需满足开口销的安装空间要求，一般预留3-5倍径向孔直径的伸出量即可，

　　过长会造成结构冗余增加设备重量，过短则无法穿装开口销影响锁止可靠性。径向孔的位置设计在销轴最末端的小直径轴段上，孔的轴线与销轴轴线垂直相交，孔的直径根据销轴直径匹配，一般为销轴直径的1/5-1/4，既保证开口销有足够的穿装空间，又不会过度削弱销轴末端的结构强度。在实际建模过程中，该零件的建模逻辑遵循回转类零件的通用设计思路，先通过旋转特征生成阶梯圆柱的主体轮廓，再对各轴段的衔接处做微小倒角处理，避免装配时锐边刮伤安装孔内壁，同时去除加工毛刺提升装配安全性；径向孔采用拉伸切除特征生成，孔口处做0.2-0.5mm的倒角，方便开口销顺利穿入。零件的主体结构无复杂曲面，所有特征均为回转体与垂直孔的组合，加工工艺性良好，

　　可直接采用圆钢料通过车削、钻孔工序完成加工，适合批量生产，加工成本较低。在实际选型应用时，需要根据铰接部位的承载载荷确定销轴的材质与热处理要求，普通轻载工况可采用45号钢调质处理，表面硬度达到HB220-250即可满足强度要求；重载或存在冲击载荷的工况，可采用40Cr合金结构钢调质处理，表面淬火硬度达到HRC40-45，提升销轴的耐磨性能与抗冲击能力，避免长期铰接转动造成轴面磨损出现间隙晃动。安装过程中需要注意，销轴穿入安装孔时需保证径向孔的朝向便于开口销的穿装操作，开口销穿入后尾部分叉需分别贴合销轴的圆柱面，避免分叉翘起在设备运行过程中剐蹭周边部件。该类阶梯销轴相比普通圆柱销，集成了轴向定位与防脱锁止的功能，减少了装配过程中的零件数量，降低了装配复杂度，在各类中小型机械的铰接部位有着广泛的适配性，不管是新设备的结构设计，还是老旧设备的销轴备件替换，都可以根据实际安装空间调整各段轴径与长度参数，快速适配不同的安装需求。
