菲帛罗浮动联轴器三维结构设计

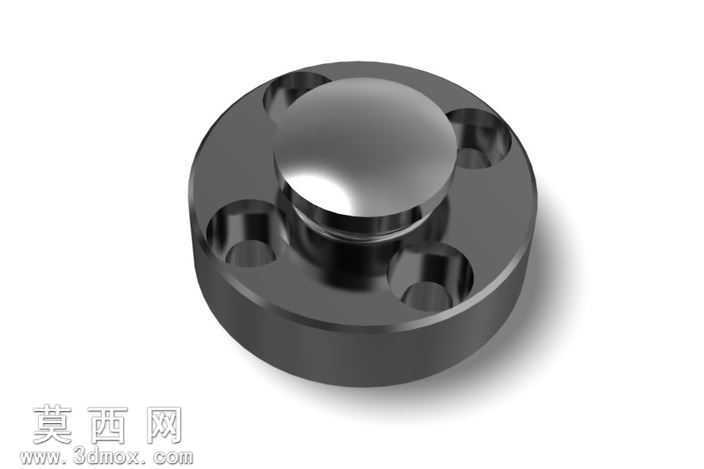

本作品为菲帛罗浮动联轴器的三维设计模型，建模阶段采用参数化特征构建思路，首先以回转体特征完成主体基座与中心凸台的基础轮廓搭建，精准控制基座外圆直径、中心凸台的同轴度与轴向高度尺寸，保证核心回转结构的形位公差符合传动件设计要求。随后在法兰基座上均匀排布四个安装沉孔，通过圆周阵列特征实现孔位的等角度分布，严格匹配安装孔的沉孔深度、通孔直径参数，确保后续装配时紧固件可顺利沉装，避免突出结构干涉传动运行。建模过程中对各棱边做了符合机械加工工艺的圆角过渡处理，既消除锐边应力集中隐患，也还原了实际零件的加工细节。材质与渲染环节，为模型赋予了高光亮面金属材质，模拟合金钢经精密机加工后的表面质感，调整材质的反射率、粗糙度参数，还原金属表面的高光反射与细微磨砂质感，配合柔和的环境光与定向补光，渲染出零件的立体感与金属光泽，清晰呈现各结构的轮廓层次与曲面过渡效果。结构设计上，该浮动联轴器采用法兰式安装结构，中心凸台作为轴连接定位结构，可补偿两轴间的径向、角向与轴向偏移，适配存在安装误差或运行中产生位移的传动场景，四个周向安装孔用于与传动端法兰完成紧固连接，整体结构紧凑，传动扭矩传递稳定，浮动补偿结构可有效降低轴系运行中的附加载荷，延长传动系统使用寿命。设计过程中充分考虑零件的加工可行性与装配便利性，所有结构尺寸均符合通用传动件的设计规范，无倒扣、薄壁等难以加工的不合理结构，模型各特征参数可编辑，支持后续根据实际传动需求调整尺寸参数，适配不同轴径、不同扭矩等级的传动场景，可直接用于传动系统装配仿真、工程出图以及3D打印验证等场景。
