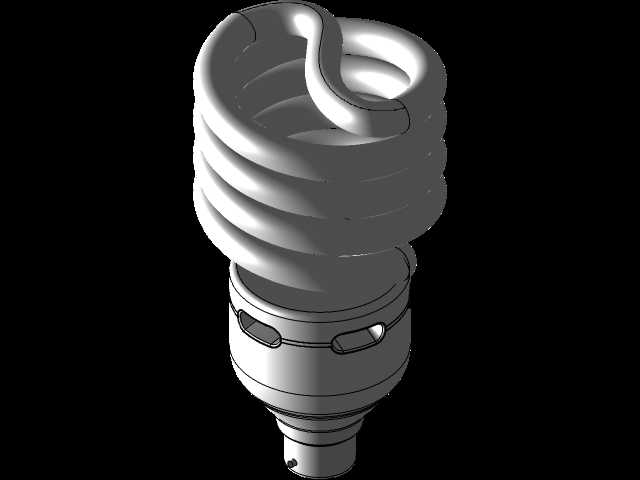

螺旋紧凑型节能荧光灯三维结构设计

　　这款螺旋结构的紧凑型荧光灯，是民用及商用照明领域替换传统白炽灯的核心照明部件，在日常办公空间、家居照明、商超公共区域、工业辅助照明场景中都有广泛应用，相比同光效的白炽灯，能耗可降低八成左右，使用寿命也能达到普通白炽灯的数倍，是很长一段时间内节能照明方案的主流选择。从结构设计逻辑来看，整体采用螺旋盘绕的灯管布局，核心目的是在有限的外形尺寸范围内，尽可能拉长荧光灯管的有效放电长度，在保证光效输出的前提下，大幅压缩产品的整体占用空间，适配原有白炽灯的安装接口尺寸，让用户无需改动原有灯座结构就能直接替换使用，降低替换改造成本。灯管部分采用多层螺旋盘绕的形态，每一圈螺旋的曲率都经过匹配设计，既保证灯管玻璃弯折过程中不会出现管壁厚度不均、

　　应力集中的问题，也能让灯管表面的发光面均匀分布，减少照明区域的明暗差，避免出现局部眩光的问题。灯管的玻璃管壁内侧涂覆三基色荧光粉层，管内充入低压汞蒸气与惰性辅助气体，通电后通过电极激发汞蒸气释放紫外线，再由荧光粉转化为可见光，螺旋结构的排布还能让不同层灯管的光线互相补位，提升整体出光的均匀度。下部的灯头结构采用标准螺口设计，匹配通用的E27等常见灯座安装规格，灯头外壳采用阻燃耐高温的电木材质冲压成型，侧面设置的两个对称卡扣结构，用于固定内部的电子镇流器组件与灯管电极引线，保证灯头与灯管连接的结构强度，避免安装拧动过程中出现引线脱落、结构松脱的问题。灯头内部预留的腔体用于放置紧凑型电子镇流器，

　　镇流器的电路板尺寸完全匹配灯头内部的安装空间，所有电子元器件都做了高度集成化排布，既满足电路驱动的功能需求，也不会超出灯头的外形边界，保证产品可以顺利拧入标准深度的灯座内，不会出现安装干涉。从安装边界来看，整体产品的最大外径控制在普通白炽灯的外径范围内，整体高度也和同功率等级的白炽灯接近，不管是安装在吊灯、筒灯、台灯还是壁灯的灯座上，都不会出现尺寸超出灯罩容纳范围、无法正常安装的问题。设计过程中需要重点考量灯管螺旋升角的参数匹配，升角过小会导致灯管盘绕层数过多，整体高度超标，升角过大则会导致单圈螺旋的曲率半径过小，玻璃弯折加工时容易出现开裂、管壁变形的问题，同时还要匹配电极的安装位置，

　　保证电极引线可以顺畅从螺旋灯管的中心空腔内引出到灯头位置，避免引线与玻璃管壁摩擦出现绝缘层破损的问题。另外灯头与灯管的连接部位采用耐高温的密封胶固定，既要保证连接结构的抗扭强度，满足安装时的拧转力矩要求，也要耐受灯管工作时产生的温升，不会因为长期高温出现胶层老化、结构松脱的问题。在实际应用中，这类螺旋节能灯可以适配不同的安装场景，不管是敞开式的灯具还是半封闭的灯罩内，都能保证正常散热，螺旋结构的灯管之间预留的均匀间隙，也能让空气在灯管间隙间形成自然对流，带走灯管工作时产生的热量，降低灯管整体的工作温度，延长产品的使用寿命。针对不同的使用场景，这类结构的灯管还可以通过调整螺旋的圈数、灯管的管径，来匹配不同的功率等级，从几瓦的小功率夜灯场景到几十瓦的大功率公共区域照明场景，都能通过调整螺旋结构参数来实现光效的匹配，不需要大幅改动灯头的结构尺寸，具备很强的结构通用性。
