3瓦高功率通用引脚贴片式LED发光器件

　　在固态照明产品的结构设计环节，光源器件的选型直接决定整灯的装配效率、散热表现与后期维护成本，这款3瓦功率等级的贴片式LED发射器，正是面向通用照明场景做了引脚与封装尺寸的标准化适配，能覆盖绝大多数常规室内外照明产品的光源位设计需求。从实际落地的应用场景来看，这类器件可直接适配轨道射灯、嵌入式筒灯、便携照明设备、工业设备状态指示灯、户外景观装饰灯条等多种产品的光源位，不需要针对引脚做额外的PCB改板，能大幅缩短照明产品的开发周期，减少结构设计阶段的重复验证工作。

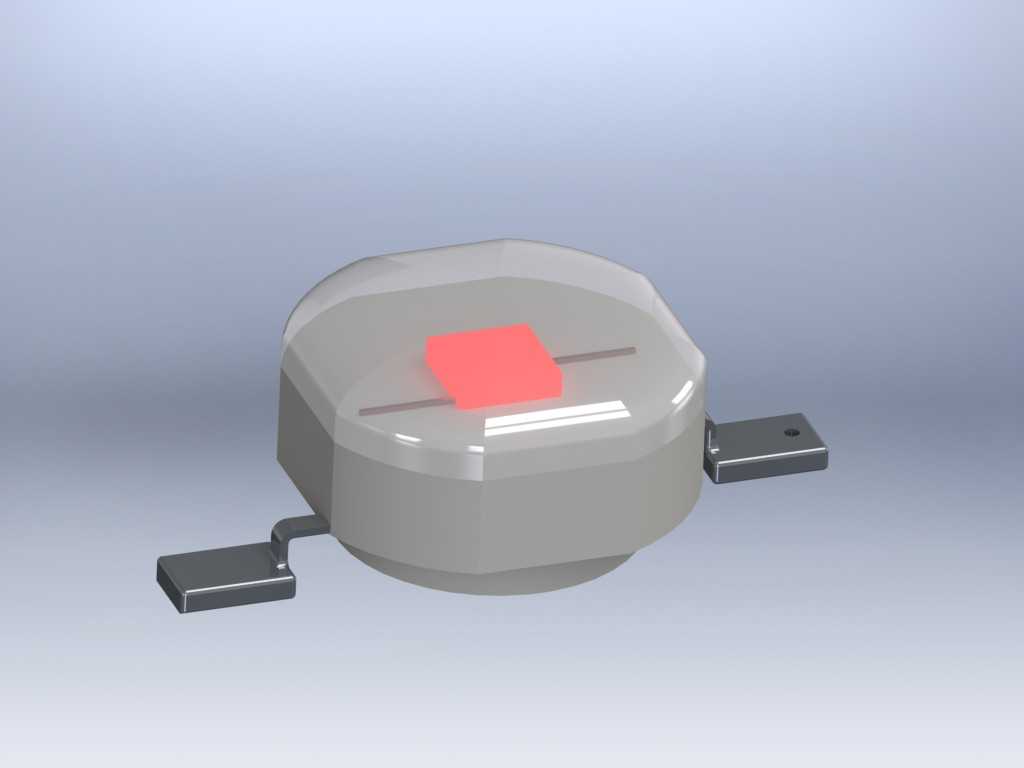

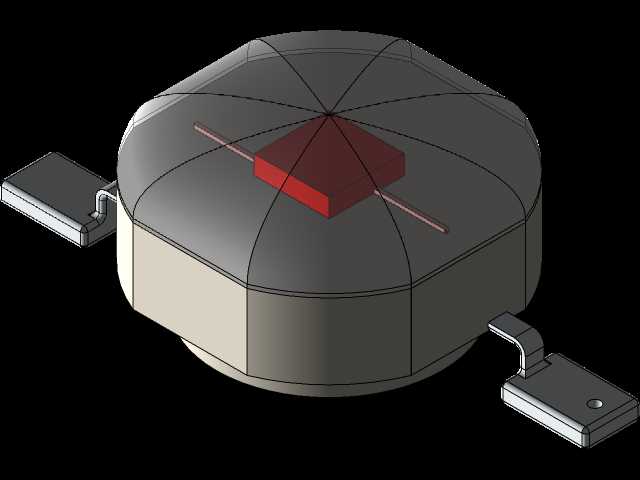

　　从功能特性层面看，该器件采用高折射率透明封装胶体覆盖发光晶元区域，胶体外形做了微棱面切边处理，能在不额外加装透镜的前提下，优化大角度出光的均匀度，减少封装胶体本身的全反射光损，提升出光效率。两侧伸出的贴片式引脚采用镀锡铜基材质，既保证了焊接时的润湿性，适配回流焊、波峰焊等常规SMT贴片加工工艺，也能通过引脚本身将晶元工作产生的部分热量传导至PCB铝基板，配合器件底部的散热接触面，形成多路径的散热通道，避免长期高功率工作下的光衰过快问题。器件的发光区域位于封装中心位置，采用方形发光面设计，光斑均匀性更好，不会出现传统引脚式LED中心亮度过高、边缘照度不足的问题，适配二次光学透镜的匹配难度更低，不管是做聚光型的射灯设计还是泛光型的面板灯设计，都能快速找到适配的光学配件。

　　从设计思路上拆解这款器件的结构，开发阶段优先考虑了通用兼容性，引脚的中心距、伸出长度、焊盘尺寸都对标行业通用的3瓦贴片LED footprint，设计人员在画PCB封装时不需要重新核对尺寸参数，直接调用标准封装库即可完成布局，能减少封装绘制错误带来的生产不良。封装主体的外形做了切边处理，除了优化出光之外，也能在SMT贴装时供视觉识别设备抓取定位特征，提升贴装的对位精度，减少贴装偏移、立碑等焊接不良问题。封装胶体与底座的结合处做了微台阶密封结构，能提升器件的防潮等级，适配高湿度环境下的照明产品使用需求，比如卫浴照明、户外亮化类产品，不需要额外给光源器件做密封防护，就能满足常规的环境使用要求。

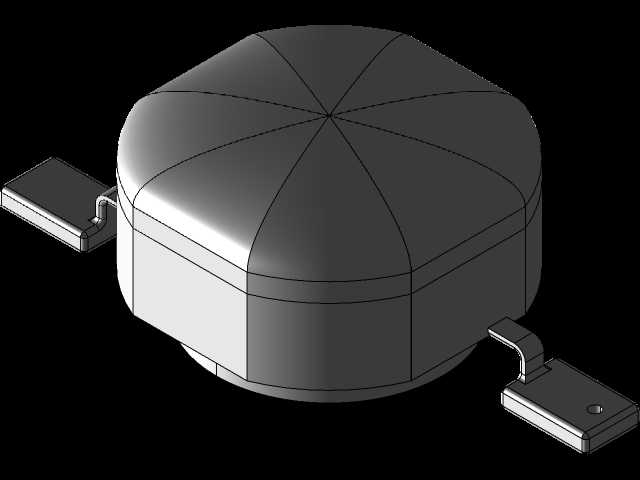

　　从外形尺寸与安装边界来看，这款器件的封装主体为类圆形切边结构，整体厚度控制在低剖面范围内，在做超薄型照明产品设计时，不会因为光源器件本身的高度占用过多的内部结构空间，能给驱动电源、散热壳体预留更多的设计余量。两侧引脚的弯折角度做了标准化管控，贴装后引脚与PCB焊盘的贴合度一致，焊接后的应力分布均匀，不会因为引脚应力拉扯导致长期使用后焊点开裂。器件的顶部发光面到封装底座的高度公差控制在极小范围内，在做多颗LED阵列排布的产品设计时，所有光源的发光面高度一致，搭配整面的扩散板或者透镜组时，不会出现单颗光源焦距偏移导致的光斑不均问题。安装时只需要按照标准焊盘尺寸在PCB上预留对应位置，不需要额外设置定位柱、卡扣等固定结构，通过焊锡即可完成器件的机械固定与电气连接，装配工序简单，适合大批量自动化生产的产品选型。在散热设计匹配上，器件底部的散热接触面与PCB上的散热焊盘直接贴合，设计时只需要将散热焊盘通过过孔连接到铝基板的金属基层，就能满足3瓦功率下的散热需求，不需要额外给单颗光源加装小型散热片，能进一步压缩整灯的物料成本与装配复杂度。
