防爆穿线分线盒三维结构设计

　　在石油开采、化工炼化、燃气输送这类存在易燃易爆气体混合物的危险作业区域，电气线路的敷设分线一直是现场防爆管控的核心环节，这类区域对线路转接部件的隔爆性能、结构强度都有极高要求，一旦线路接驳处出现电弧外泄，极易引发重大安全事故，防爆导管出线盒就是针对这类场景开发的线路转接防护部件。

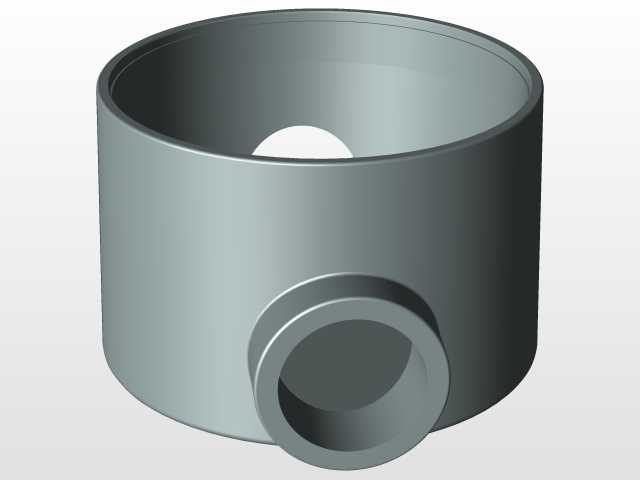

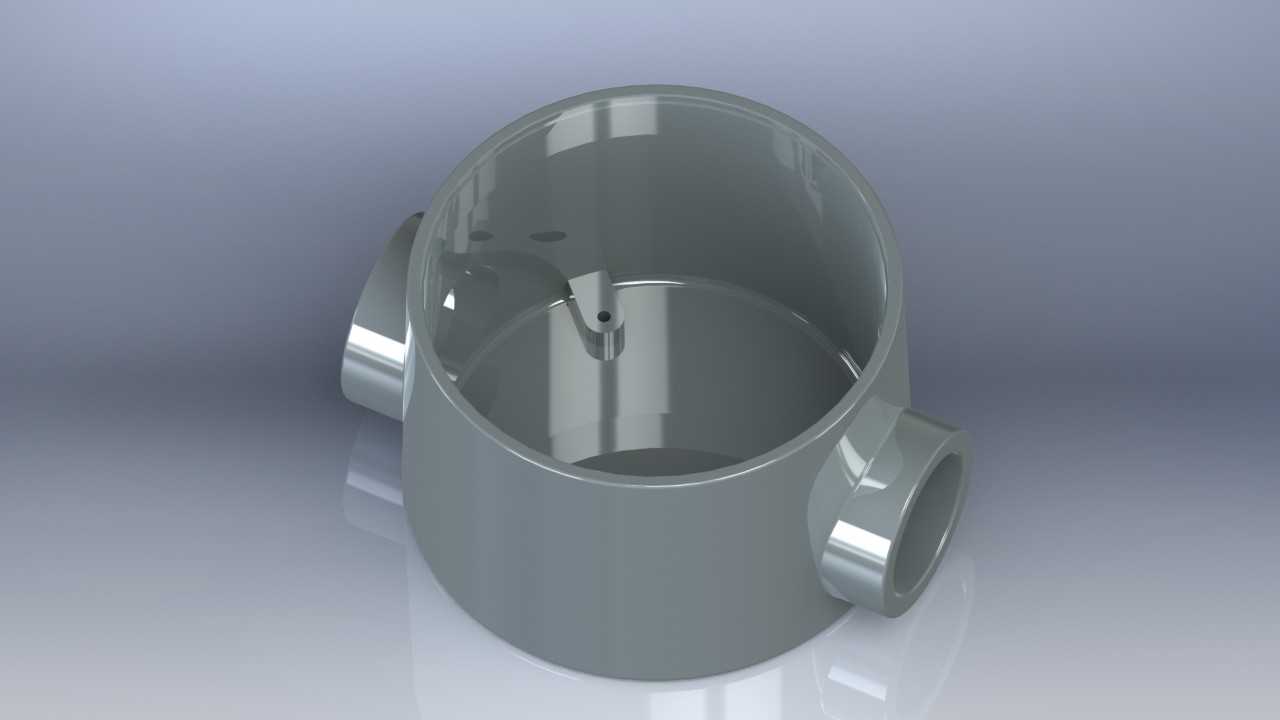

　　这款出线盒采用筒状主体加侧向通口的结构设计，主体为中空腔体结构，腔体内部预留了充足的接线操作空间，现场施工时可在腔体内完成多组线缆的驳接、分线作业，腔体侧壁预留的多个侧向接口可对应不同方向的穿线导管接入，能够满足多方向线路汇总分线的布设需求，无需额外增加转接弯头，减少线路接驳点的同时也降低了密封失效的风险。

　　从结构设计逻辑来看，整个盒体采用等壁厚设计，壁厚取值充分考虑了隔爆外壳的强度要求，能够承受内部爆炸性混合物被点燃时产生的爆炸压力，不会出现壳体开裂、变形导致的火焰外泄问题；接口部位采用标准管螺纹衔接结构，螺纹配合长度、啮合精度都符合隔爆接合面的参数要求，能够在爆炸发生时通过螺纹间隙的泄压冷却作用，阻断火焰向外传递的路径，实现隔爆功能。腔体内部设置的小型定位凸台，用于固定内部接线端子排，避免线缆拉扯导致的端子移位、接线松脱问题，同时凸台的位置避开了线缆弯折的最小半径区域，防止线缆绝缘层被结构棱角割破造成短路隐患。

　　安装适配层面，这款出线盒的侧向接口中心与盒体底部的安装基准面保持固定垂直距离，能够适配不同管径的防爆穿线导管接入，接口的同轴度公差控制在合理范围内，保证导管安装后不会出现别劲、密封面贴合不严的问题；盒体顶部为开口结构，配套的盒盖（图中未完全展示）与盒体采用止口配合结构，接合面的宽度、间隙都满足隔爆参数要求，安装完成后可实现整个腔体的密封防护，阻挡外部粉尘、水汽进入腔体内部，同时保证隔爆性能。

　　实际现场应用中，这类出线盒通常沿工艺管线、管廊支架布设，用于不同区域电气线路的分线转接，比如化工厂区的防爆照明线路、现场仪表信号线路、防爆动力设备的供电线路，都需要通过这类出线盒完成线路的分支与转接，相比普通接线盒，其隔爆结构能够在危险区域内安全实现线路接驳，避免电气故障引发的爆炸风险。设计过程中需要重点考量腔体内部的电气间隙与爬电距离，不同电压等级的线缆在腔体内接驳时，要保证带电部件之间、带电部件与盒体金属壁之间的距离满足防爆电气的标准要求，避免出现击穿放电问题；同时盒体的边角位置都做了圆弧过渡处理，既减少铸造过程中的应力集中问题，也避免安装施工时尖锐边角划伤施工人员。

　　从建模实现的角度，整个壳体采用抽壳特征完成主体结构构建，侧向接口通过拉伸凸台加螺纹修饰完成，内部的定位凸台与主体一体化成型，保证结构强度，所有的接合面位置都预留了后续机加工的余量，能够满足实际生产中的工艺要求，模型的所有安装尺寸、接口尺寸都与实际工业应用的通用规格保持一致，可直接用于防爆电气布设的方案设计、安装模拟以及结构优化参考。
