60系列2输入2输出串行总线IO模块

　　在工业现场分布式IO控制场景中，这类60系列串行总线IO模块是设备信号链路里的核心中转节点，常被部署在自动化产线工位侧、电子称重设备控制柜内、小型专机的信号采集端，承担现场开关量信号与上位总线系统之间的转换传输作用，相比传统集中式IO布线，能大幅减少现场线缆敷设长度，降低信号衰减与接线故障概率。从实际功能来看，该模块为2输入2输出的设定点直流信号处理单元，输入通道可直接对接现场接近开关、光电传感器、称重触发开关等无源或有源直流开关信号，输出通道可直接驱动小型继电器、电磁阀、状态指示灯等小功率现场执行器件，通过串行总线与主站控制器完成数据交互，无需额外配置信号转换电路，可直接嵌入现有串行总线控制网络中使用。在结构设计层面，

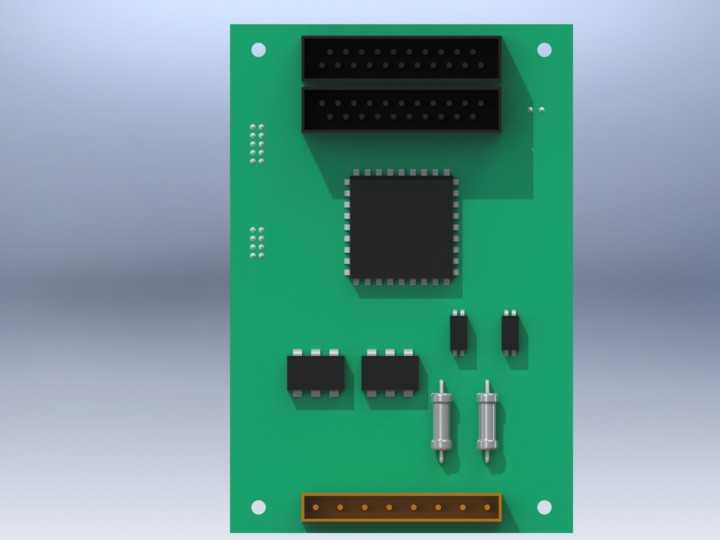

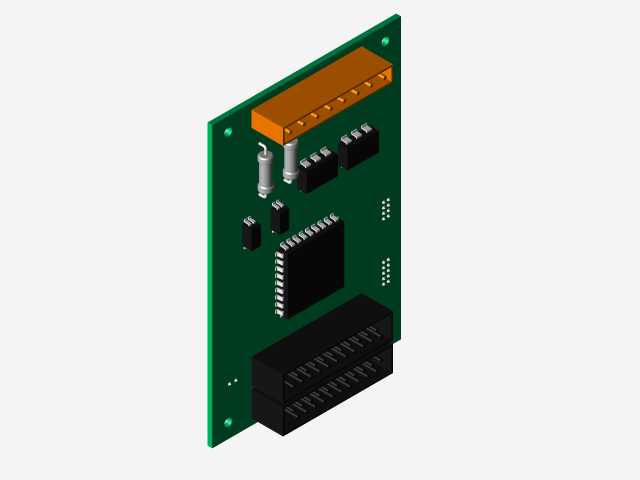

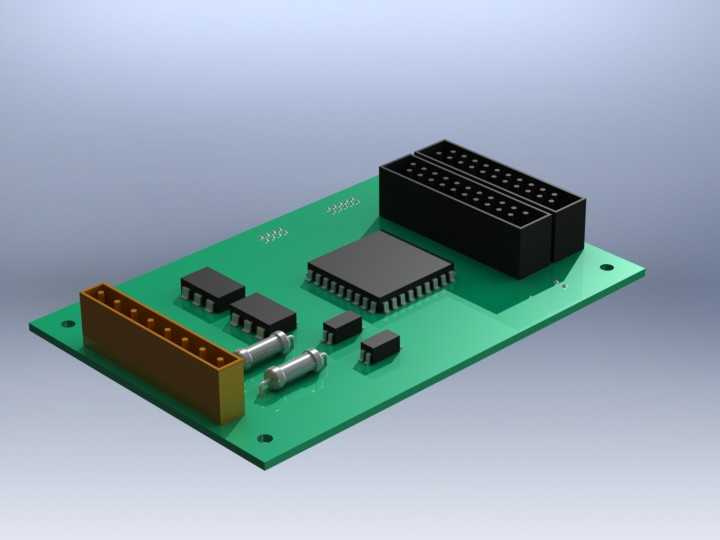

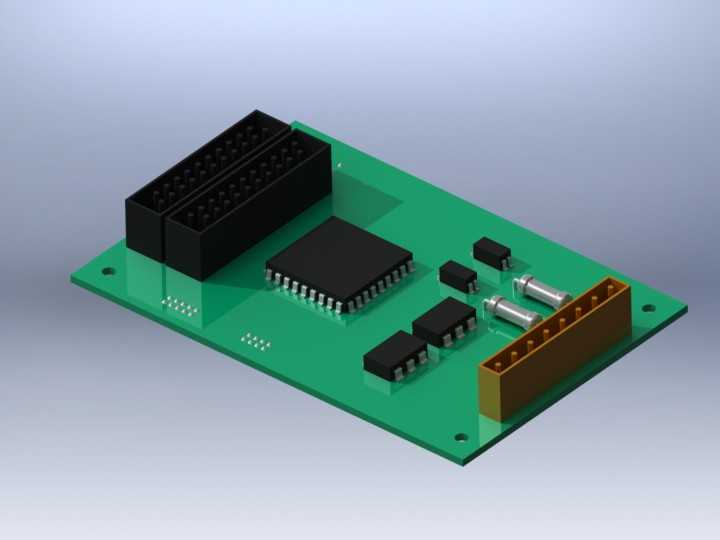

　　模块采用标准60系列板卡尺寸规划，PCB基板选用常规FR-4环氧玻璃布板材质，板厚按照工业级板卡通用标准设置，可适配同系列的板卡安装导轨与插槽基座。板上元件布局遵循强弱信号分离原则，主处理芯片布置在板卡中部核心区域，两侧分别排布输入通道的光耦隔离器件与输出通道的驱动保护器件，电源输入接口与总线通讯接口采用棕色卧式接线端子布置在板卡侧边，端子引脚间距符合工业接线通用规范，可适配常规冷压接线端子与多股软线直接压接；板卡上方预留的双排针母座用于扩展同系列功能子板，可根据现场需求叠加通讯转换、信号放大等扩展功能，无需重新设计主电路板。安装边界方面，板卡四角预留标准安装孔位，孔位间距匹配60系列通用安装支架的固定尺寸，

　　既可以通过铜柱配合螺丝固定在密封式控制盒内，也可以通过配套卡扣直接卡装在标准DIN导轨上，板卡整体高度控制在常规低压元器件安全间距范围内，安装后与相邻板卡、控制柜内壁的电气间隙满足低压电气设备安全要求，不会出现元件干涉或绝缘距离不足的问题。设计过程中充分考虑工业现场的电磁兼容需求，板上电源回路预留了滤波电容安装位置，信号走线遵循短直原则，关键信号回路做了包地处理，可有效抵御工业现场的电机启停、接触器吸合带来的电磁干扰，保证信号传输的稳定性。板载的状态指示元件可直观显示电源状态、通讯状态、各通道输入输出状态，现场调试人员无需借助上位软件即可快速判断模块运行状态，排查接线故障。

　　这类模块的结构设计完全匹配现有60系列IO产品的安装互换标准，替换同规格旧模块时无需改动安装孔位与接线定义，可直接完成更换，大幅降低现场维护的时间成本。在电子称重类设备应用中，该模块可直接采集称重传感器的触发信号与限位信号，通过串行总线上传至称重控制仪表，同时接收仪表的控制信号驱动出料、分拣执行机构，信号传输延迟控制在工业现场可接受的毫秒级范围内，不会影响称重节拍与控制精度。在小型自动化专机应用中，多个同系列模块可通过总线串联组网，每个模块就近采集对应工位的传感器信号、驱动对应工位的执行元件，主站仅需通过一根总线电缆即可完成所有工位的信号交互，相比传统点对点接线方式，控制柜内的接线量可减少六成以上，同时接线故障点大幅减少，后期运维排查难度显著降低。板卡上的接插件全部选用工业级耐插拔元件，接线端子的夹持力可满足现场长期振动环境下的连接可靠性，不会出现线缆松脱导致的信号中断问题；双排扩展母座的接触件采用镀金处理，长期使用也不会出现接触氧化导致的通讯故障，适配工业现场长期连续运行的使用需求。
