铁路道口磁信号摇摆旗式交通信号装置

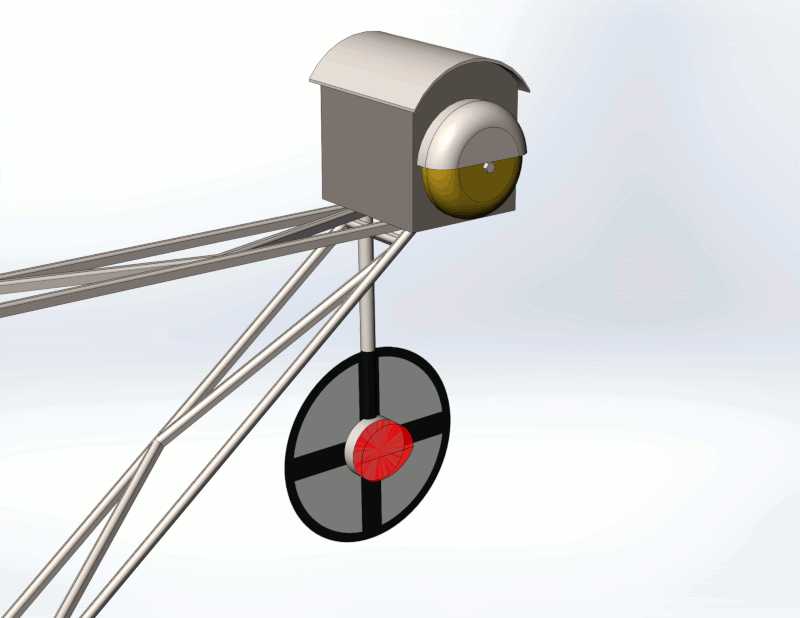

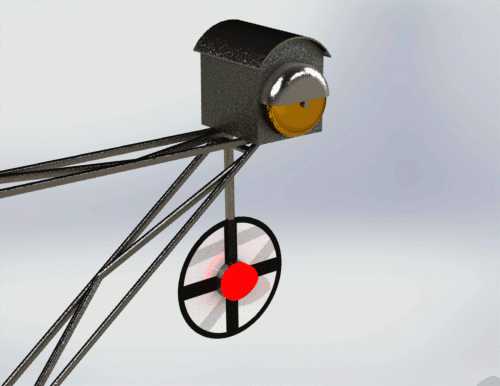

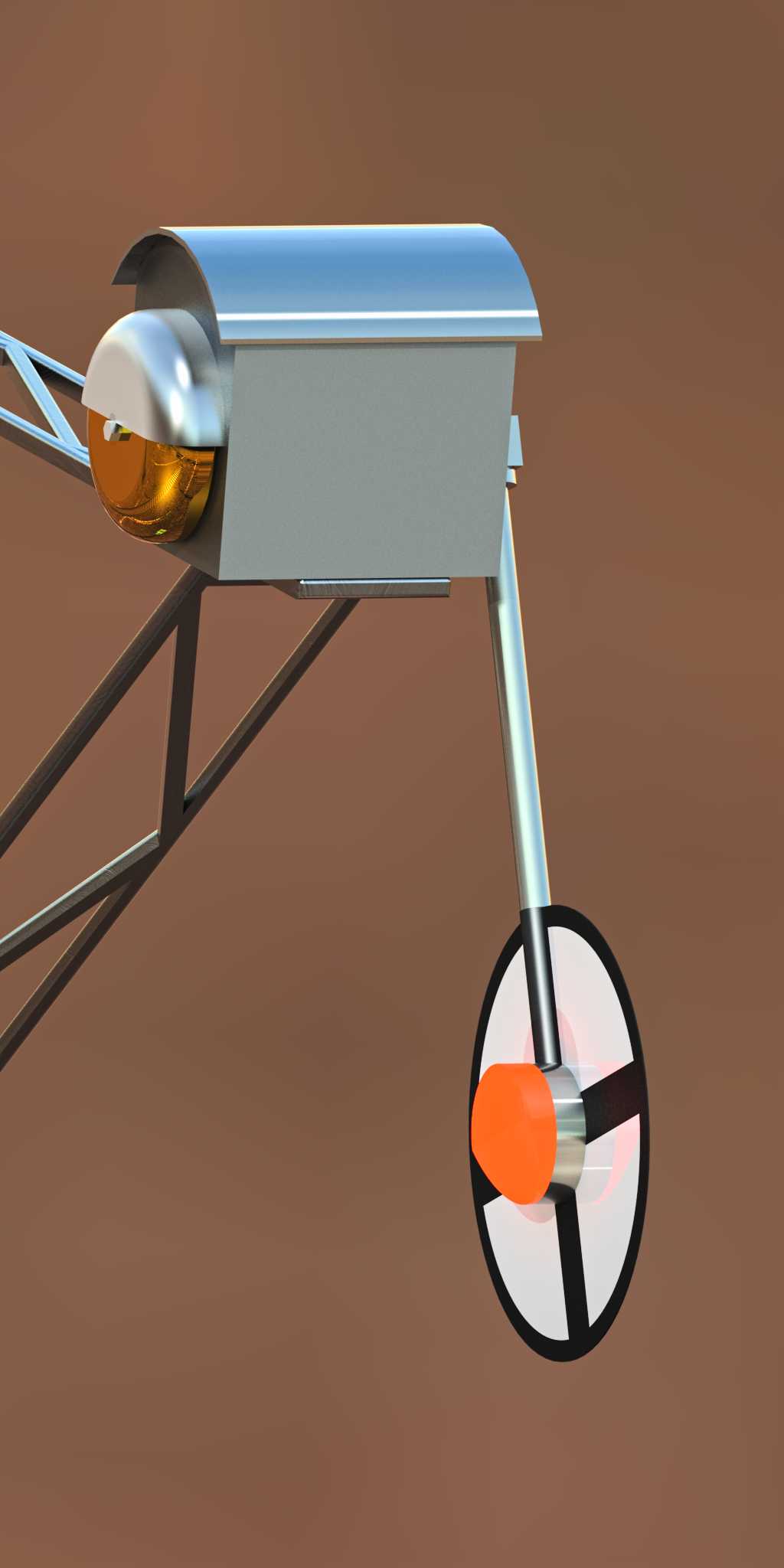

　　这套信号装置主要应用在无人值守的铁路平交道口场景，在列车接近道口时通过醒目的摇摆动作配合视觉标识，提醒过往行人和机动车及时避让，避免道口侵限引发安全事故。不同于常见的灯光式道口信号，摇摆旗式的机械动作对光线条件适应性更强，即便在强光直射、逆光或者能见度一般的阴雨天气，动态的摆臂动作也能快速捕捉通行者的注意力，尤其适合乡村、厂矿内部这类照明配套不完善的道口点位使用。装置的核心功能是通过磁驱动结构实现旗盘的往复摇摆，整套机构没有外露的传动连杆，驱动部分完全集成在顶部的防护壳体内，能适应户外长期日晒雨淋的工作环境，减少杂物卡滞、锈蚀带来的传动故障。从结构设计逻辑来看，顶部的防护壳体采用了坡面顶盖设计，能快速排走雨水，

　　避免积水渗入内部的磁驱动组件；壳体前端的弧形护罩包裹住磁耦合驱动的外露端，既不影响磁力矩的传递，又能阻挡扬尘、飞絮进入驱动间隙。支撑摆臂采用了三角桁架式的杆系结构，相比单根实心支撑杆，在同等重量下抗风振能力提升明显，即便在道口开阔地带遇到强侧风，也不会出现摆臂晃动幅度过大、旗盘偏移的问题，同时桁架结构的镂空设计能减少风阻，降低驱动组件的负载损耗。下部的信号旗盘采用十字辐条搭配高对比度色标的设计，中心的红色标识在摇摆过程中会形成连续的视觉警示带，辐条之间的镂空区域同样能降低风阻，避免大风天气下旗盘被吹得随意转动，影响信号警示的准确性。安装边界方面，整套装置的支撑臂长度可根据道口的视距要求调整，常规安装时旗盘中心距离地面高度在2.

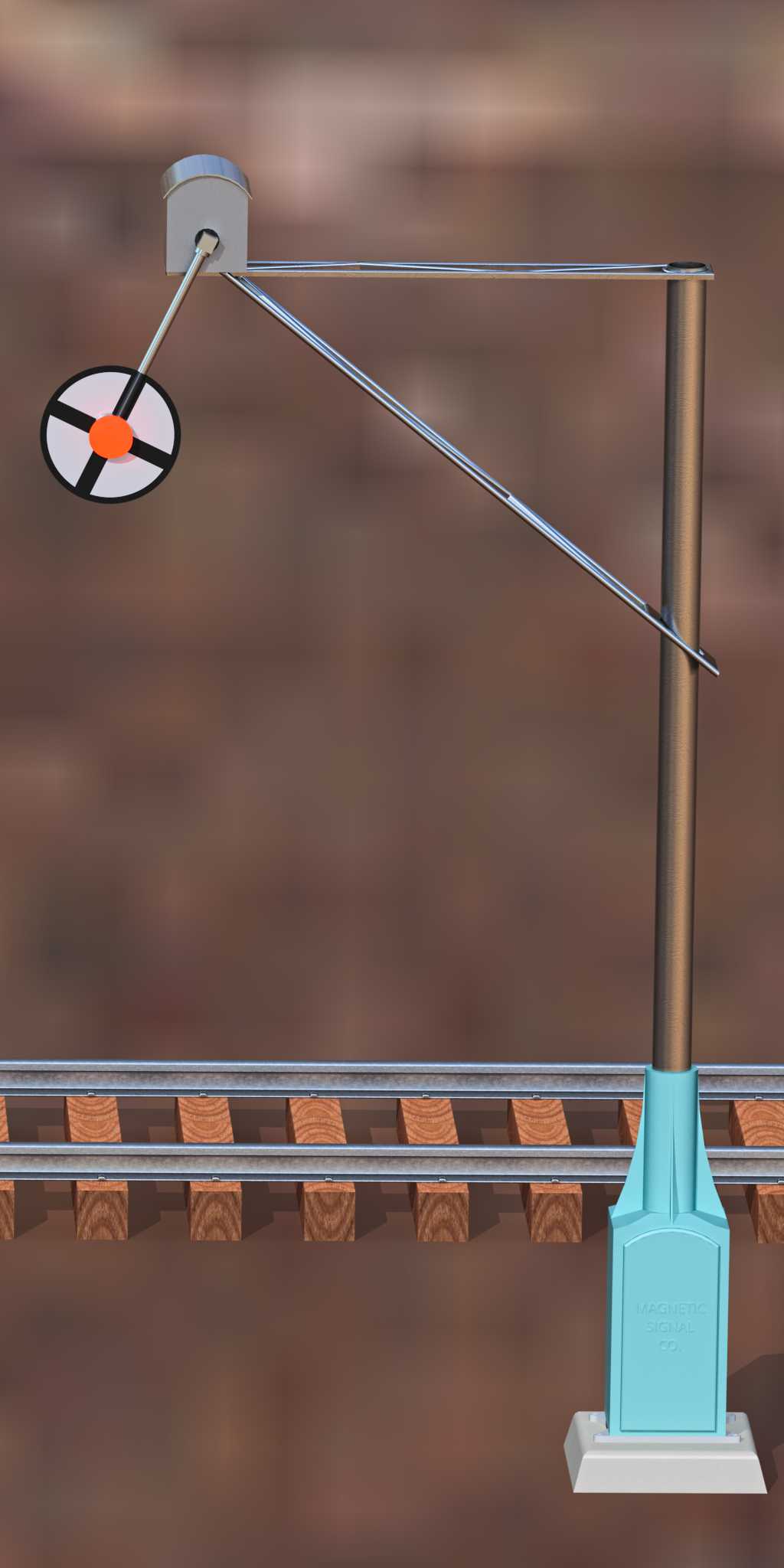

　　2米到2.8米之间，既不会被过往的超高车辆剐蹭，也能保证道口两侧50米范围内的行人和驾驶员清晰看到摇摆动作；顶部壳体的安装基座预留了四个标准螺栓孔，可直接固定在道口旁的水泥立杆或者金属支架上，不需要额外定制转接件。磁驱动部分的设计没有采用传统的电机直接带动摆轴的结构，而是通过磁耦合的非接触式传动，摆轴和驱动端之间没有物理硬连接，当遇到外力强行扳动旗盘时，磁耦合会自动打滑，不会打坏内部的传动齿轮，也不会烧毁驱动元件，大幅降低了人为破坏或者意外碰撞后的维修成本。在实际使用场景中，这套装置可配合道口的列车检测传感器联动，当检测到列车进入预警范围时，磁驱动组件启动，带动摆臂以固定频率往复摆动，旗盘的摇摆角度控制在左右各45度范围内，

　　既保证动作足够醒目，又不会因为摆幅过大导致结构失稳；当列车完全通过道口后，装置自动停止摇摆，旗盘复位到初始的静止位置，不会对正常通行造成干扰。考虑到户外使用的耐久性，所有外露的金属结构件都做了喷塑防锈处理，旗盘的色标部分采用耐紫外线的涂层，长期暴晒也不会出现明显褪色，避免因为标识不清降低警示效果。支撑桁架的杆件连接处采用了焊接后打磨钝化的工艺，没有尖锐的外露棱角，避免安装维护过程中划伤作业人员。从建模细节来看，整套结构的装配间隙都按照户外设备的使用要求留足了膨胀余量，不同材质构件的连接位置都预留了热胀冷缩的间隙，避免冬夏温差大的时候出现结构卡滞。磁驱动组件的安装位置在壳体内做了居中定位，保证磁耦合的气隙均匀，传动过程中不会出现力矩波动，让旗盘的摇摆动作平稳顺畅，没有卡顿或者抖动的情况，进一步提升了信号识别的可靠性。
