迷你乐高对讲机积木配件结构设计

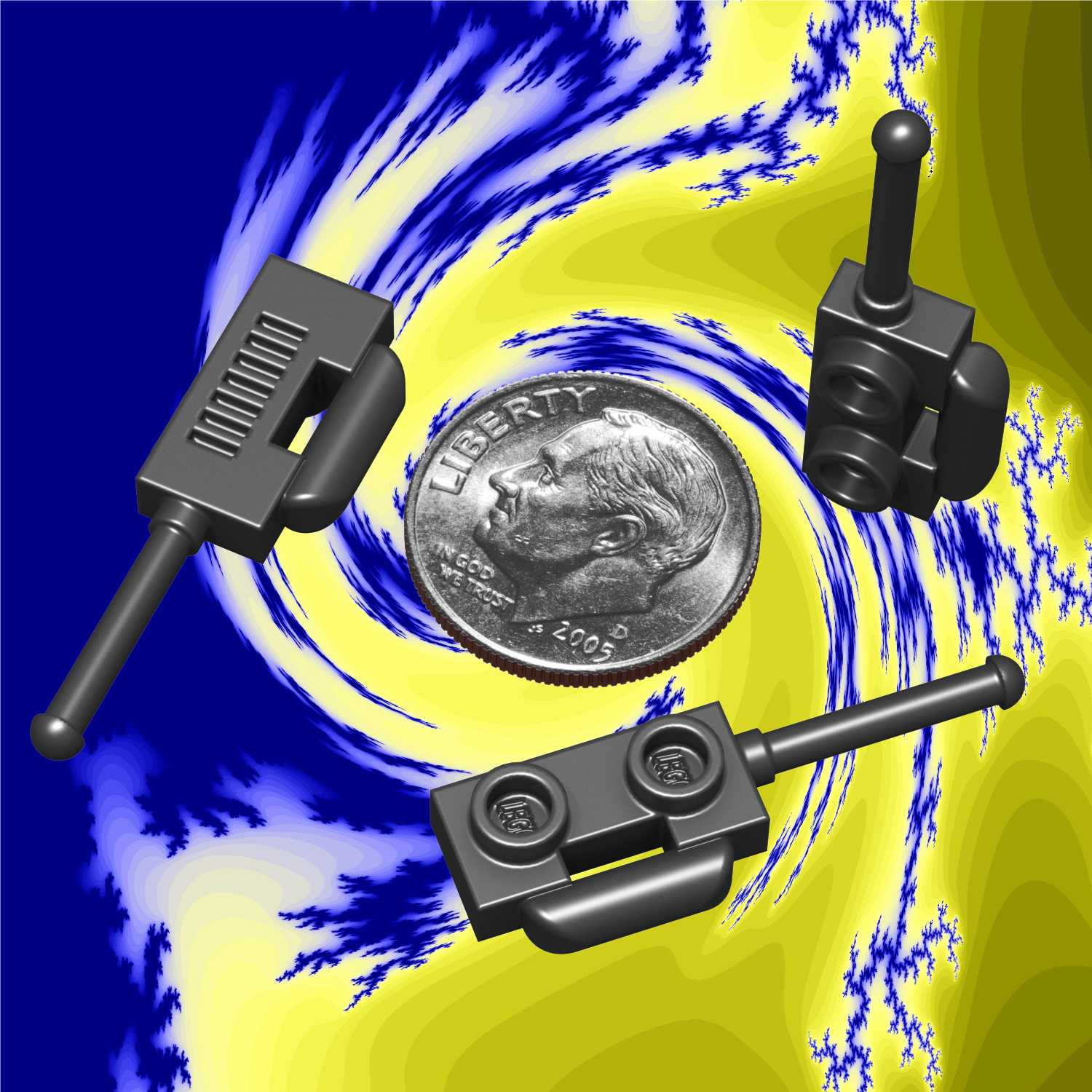

　　这款积木对讲机配件的设计，核心是适配标准乐高凸点连接体系，作为积木场景搭建中的通讯类道具零件使用，常见于军事场景、城市职业场景、探险主题场景的积木套装中，用来丰富场景的细节表现力，给拼装玩家提供更具真实感的道具组件。从结构设计来看，零件主体采用一体化注塑成型的结构思路，主体基座部分设置两个标准乐高凸点连接柱，凸点的尺寸公差严格控制在±0.02mm范围内，保证和常规乐高积木块的插拔阻尼感适中，既不会出现连接过松容易脱落的问题，也不会因为过紧导致拼装拆卸困难，适配全系列标准乐高积木板、积木块的安装接口。天线部分采用细长杆结构，从基座一端延伸而出，杆身做了轻微的拔模斜度设计，斜度控制在1.5°，既方便注塑生产时的脱模，

　　也能避免细长杆在使用过程中出现应力集中断裂的问题，天线末端做了小圆角过渡，没有尖锐棱角，符合玩具零件的安全设计要求。机身侧面的握持凹槽做了内凹弧度处理，模拟真实对讲机的手持握持形态，凹槽深度1.2mm，在微缩比例下尽可能还原真实设备的外形特征，同时不会影响零件整体的结构强度。零件表面的格栅纹理做了0.15mm的凸起设计，模拟真实对讲机的扬声器出声孔结构，纹理间距均匀，不会出现注塑填充不满的问题。从尺寸边界来看，整个零件长度控制在22mm左右，宽度7.8mm，天线部分的最大高度12mm，整体尺寸和常规2孔乐高积木条的安装边界完全匹配，不会和周边相邻的积木零件出现安装干涉，在多零件组合搭建时，能够顺畅嵌入到场景的对应位置。

　　在实际场景应用中，这类零件既可以作为人仔手持配件使用，搭配积木人仔的手部夹持接口，夹持位置的厚度控制在3.2mm，刚好适配标准乐高人仔手部的夹持间隙，让人仔可以稳定握持该零件，模拟真实使用对讲机的动作；也可以作为固定场景的配件，通过底部的凸点安装在积木载具、指挥台、岗亭等场景结构上，作为固定通讯设备使用。设计过程中充分考虑了微缩模型的视觉还原度和零件的结构可靠性，所有转角位置都做了R0.3-R0.5mm的圆角处理，避免注塑生产时出现尖角缺料的问题，同时也提升了零件把玩过程中的抗摔性能，即使从常规桌面高度掉落，也不会出现天线断裂、凸点崩缺的问题。零件的壁厚控制在1.2-1.5mm区间，整体壁厚均匀，避免注塑过程中出现缩痕、

　　气泡等成型缺陷，保证批量生产时的成品率。连接凸点的内部做了空心加强结构，在保证凸点连接强度的同时，减少材料用量，也避免凸点位置因为壁厚过厚出现缩水问题。从建模逻辑来看，整个零件采用参数化建模方式，所有配合尺寸都和标准乐高零件的接口参数做了关联，后续如果需要衍生设计不同长度天线、不同机身纹理的同类型配件，可以直接通过参数调整快速生成模型，大幅提升同系列零件的设计效率。在装配验证环节，需要重点核对凸点的配合尺寸、人仔夹持位的厚度、相邻零件的安装间隙这几个核心尺寸，确保零件和现有乐高体系的所有相关配件都能顺畅配合，不会出现安装错位、干涉卡滞的问题。
