超小型顶部贴片式GNSS定位模块结构

项目分类:通讯工具类 发布时间:2021-12-10 ID:443274
  • 超小型顶部贴片式GNSS定位模块结构

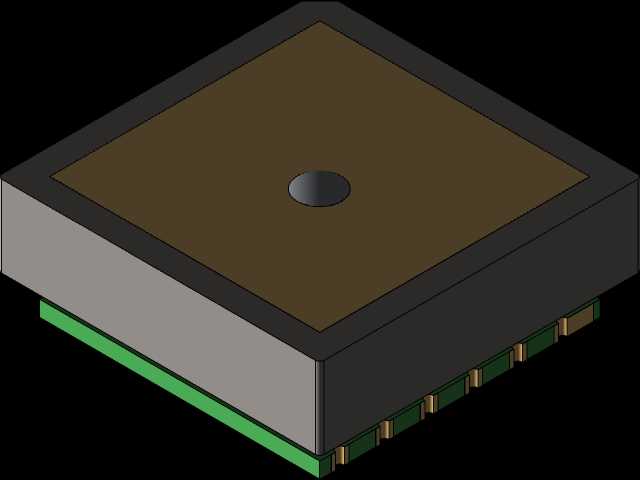

  • 超小型顶部贴片式GNSS定位模块结构

  做便携定位终端、穿戴式追踪设备、小型无人机飞控集成的时候,最头疼的就是定位模块的安装空间和信号匹配问题,这款基于L86方案的超小型GNSS POT顶部贴片模块,就是针对高密度集成场景做的结构设计,完全适配当前小型化智能硬件的装配需求。先从实际应用场景说,这类模块现在覆盖的领域非常广,户外手持GPS设备里要把定位单元塞进和打火机差不多大的机身里,宠物追踪器要做到挂坠大小不影响宠物活动,共享单车上的定位锁要在有限的锁体空间里塞下定位、通信、供电整套单元,甚至是工业级的资产追踪标签,要贴在设备外壳上不额外占用内部空间,这些场景都对定位模块的体积、安装方式、信号溢出方向有极严苛的要求。之前做过一款户外搜救手环的结构设计,一开始选的是侧接式GNSS模块,不仅要在主板侧面预留接插件的空间,模块天线的朝向还容易被手腕、金属表壳遮挡,搜星速度慢了近40%,冷启动定位时间经常超过40秒,换成这种顶部贴片的结构之后,天线辐射面直接朝向设备外壳的非金属区域,不需要额外预留接插件的装配公差,整个定位单元的占用面积缩小了近三分之一,搜星效率提升非常明显。

  从产品功能特性来看,这款模块采用顶部贴片的POT封装形式,和传统的侧焊、插针式GNSS模块最大的区别,就是天线辐射面完全位于模块本体的顶部,不需要在主板上额外预留天线净空区,也不需要外接天线延长线,贴片焊接之后直接就能形成完整的信号收发通路。模块本身集成了GNSS射频前端、低噪声放大器、基带处理单元,支持GPS、北斗、GLONASS多系统联合定位,在城市峡谷、林下这类弱信号场景下,也能通过多系统星座的信号互补维持定位连续性。结构设计上做了全屏蔽的金属围框,把射频电路和基带电路完全包裹在内,既可以阻挡主板上其他高速数字电路的电磁干扰,比如旁边的MCU、蓝牙模块、电源管理芯片的高频噪声不会串入GNSS接收通路,也能避免模块自身的射频信号对外辐射,影响设备上其他敏感电路的正常工作。

  聊到设计思路,做这类小型贴片射频模块的结构,核心要平衡三个维度的矛盾:首先是体积压缩和信号性能的平衡,模块做小之后,天线的可用辐射面积会被压缩,很容易导致信号增益下降,这款模块在设计的时候把天线匹配网络直接做在了模块内部的陶瓷基板上,不需要用户在主板上额外做匹配电路,既减少了外围器件的占用,也把天线和射频前端的路径损耗降到了最低,信号路径长度控制在1毫米以内,避免了传输过程中的信号衰减。其次是焊接可靠性和维修便利性的平衡,顶部贴片模块采用的是LGA焊盘设计,焊盘分布在模块本体的底部四周,焊接的时候焊锡的爬升高度可以通过侧面的焊盘边缘观察,不需要X射线检测就能判断焊接是否合格,后期维修的时候用热风枪均匀加热就能取下,不会像BGA封装那样容易出现虚焊难以排查的问题。最后是安装边界和结构适配的平衡,模块的整体外形做了无外伸引脚的方正设计,四个角做了0.2毫米的倒角,避免贴片吸嘴取料的时候出现卡料,顶部的天线区域做了0.1毫米的凸台,和设备外壳的内侧保留0.3毫米的间隙,既不会因为外壳压到天线区域导致信号失谐,也不会因为间隙过大让结构出现晃动异响。

  再说到外形尺寸和安装边界,这款模块的长宽尺寸控制在10毫米级别,整体厚度不到2.5毫米,完全适配当前主流的0.8毫米厚度四层PCB主板的贴片工艺,焊盘的间距设计为1.27毫米,普通的SMT产线不需要调整钢网参数就能直接生产,不需要定制特殊的治具。安装的时候需要注意,模块顶部的天线投影区域不能有金属覆盖,包括主板上的铺铜、金属结构件、电池的金属塑封层都要避开这个区域,净空范围要超出模块边缘至少2毫米,才能保证天线的辐射效率达到设计值。模块的供电引脚做了专门的滤波设计,在模块内部就集成了100nF的去耦电容和磁珠,用户主板上只需要预留一个1uF的储能电容就能满足供电要求,不需要额外搭建复杂的滤波电路。另外模块的底部做了中心散热焊盘,焊接的时候和主板的地网络连接,既可以提升模块的散热能力,在长时间连续定位工作的时候把核心芯片的热量快速导到主板上散出,也能进一步提升屏蔽效果,减少共模干扰的影响。

  实际选型的时候还要注意,这类顶部贴片模块和外接天线式的模块不同,不需要考虑天线馈线的阻抗匹配问题,但是要注意设备外壳的材质,天线对应的外壳区域不能用金属材质,也不能做导电镀层,比如常见的真空镀金属工艺会完全屏蔽GNSS信号,最好用ABS、PC这类纯塑料材质,厚度控制在1毫米以内,信号衰减可以控制在1dB以内,完全不会影响定位性能。如果是做户外使用的设备,还可以在模块对应的外壳位置做凸起的天线窗,用聚碳酸酯材质做薄至0.5毫米的壁厚,进一步提升信号接收能力。之前做过的一款电动车定位器,就是把模块贴在主板的最边缘,对应的外壳位置做了一个小的凸起天线窗,在地下车库出入口这种半遮挡场景下,定位漂移量控制在5米以内,比之前用侧贴模块的产品漂移量小了近一半,冷启动定位时间基本稳定在15秒以内,完全满足民用定位的精度要求。

  从结构建模的角度来说,这款模块的三维模型完全按照实际量产的封装尺寸绘制,焊盘的位置、大小、公差都和实际器件一致,顶部的屏蔽罩凸台、倒角细节都做了还原,在做整机结构设计的时候,可以直接把模型导入装配体,提前检查和周边结构件、器件的干涉情况,预留好焊接的公差空间,不需要再手动测量器件尺寸建模,能大幅缩短结构设计的周期,避免因为器件尺寸建模错误导致的试产返工。尤其是做小型化智能硬件的时候,每一个器件的占位、高度、安装边界都要精确到0.1毫米级别,准确的三维模型可以提前发现空间冲突,比如之前有个项目就是因为建模的时候把模块厚度多算了0.3毫米,导致外壳合模的时候压到模块,后期改模花了近两周时间,用准确的原厂尺寸模型就能完全避免这类问题。
