轴向B型气体放电管避雷器结构设计

　　做浪涌防护相关结构设计快十二年，经手的板级防护、端口防护方案里，轴向引线式气体放电管是绕不开的基础保护元件，这次做的这款B尺寸规格的GDT，是针对通信端口、低压电源进线、工控信号回路的防护需求做的结构还原。先从实际应用场景说，这类元件最常出现在RJ45网口的线间/线地防护、RS485总线端口、安防设备的信号输入侧，还有小型消费类电源的交流进线端，核心作用是当线路上出现瞬态过电压——比如感应雷、开关操作浪涌、静电放电脉冲的时候，能在纳秒级时间内完成阻抗切换，把浪涌电流泄放到地，把端口电压钳位在后端电路能承受的安全范围内，等浪涌过去之后又能快速恢复高阻绝缘状态，不影响线路正常信号传输。

　　很多刚接触防护设计的工程师容易把GDT和压敏电阻搞混，其实两者的应用边界很清晰：气体放电管的极间电容极低，基本在1pF级别，不会对高速信号传输造成插入损耗，这也是为什么千兆网口、高速差分信号回路里优先选GDT做第一级防护，而不是极间电容动辄几百pF的压敏电阻。这次做的轴向B型结构，是行业里通用的小尺寸封装，本体直径8mm，引线总跨距7.9mm，这个尺寸是经过多代产品迭代定下来的，刚好适配常规PCB板上的2.54mm网格间距的焊盘，不需要额外调整板上开孔位置，不管是手工焊接还是波峰焊、回流焊工艺都能兼容。

　　设计的时候最先确定的是本体的同轴度要求，因为GDT内部是两个金属电极封在充有惰性气体的陶瓷管壳里，外部的金属化镀层和两端引线必须和陶瓷腔体保持严格同轴，不然批量焊接的时候容易出现引线歪斜、本体贴板偏移的问题，甚至会导致内部电极间距不均匀，直接影响直流击穿电压的一致性。我在建模的时候先做了中心基准轴，陶瓷管的内外圆柱面、两端的金属封接环、引出引线全部以这个轴为基准做装配约束，径向跳动公差控制在0.05mm以内，这个精度是量产时模具能稳定达到的，不会额外增加加工成本。

　　然后是引线的结构设计，很多人觉得引线就是一根直金属丝，其实这里面有不少细节考量：引线采用的是可伐合金材质镀锡，直径0.8mm，伸出本体两端的长度留了3mm的焊接余量，既不会因为太长导致板上元件高度超标，也不会因为太短让焊接时的热量直接传到陶瓷封接面——要知道陶瓷和金属的热膨胀系数差异不小，如果焊接时热量顺着引线快速传到封接位置，很容易出现封接处漏气，直接导致GDT失效。另外引线和本体连接的位置做了微小的圆弧过渡，没有直角应力集中点，避免生产过程中折弯引线的时候出现根部断裂的问题，毕竟很多整机厂在做板级组装的时候，会根据布线需求对引线做小幅度的折弯整形，应力集中的位置很容易在温循测试的时候出现断裂失效。

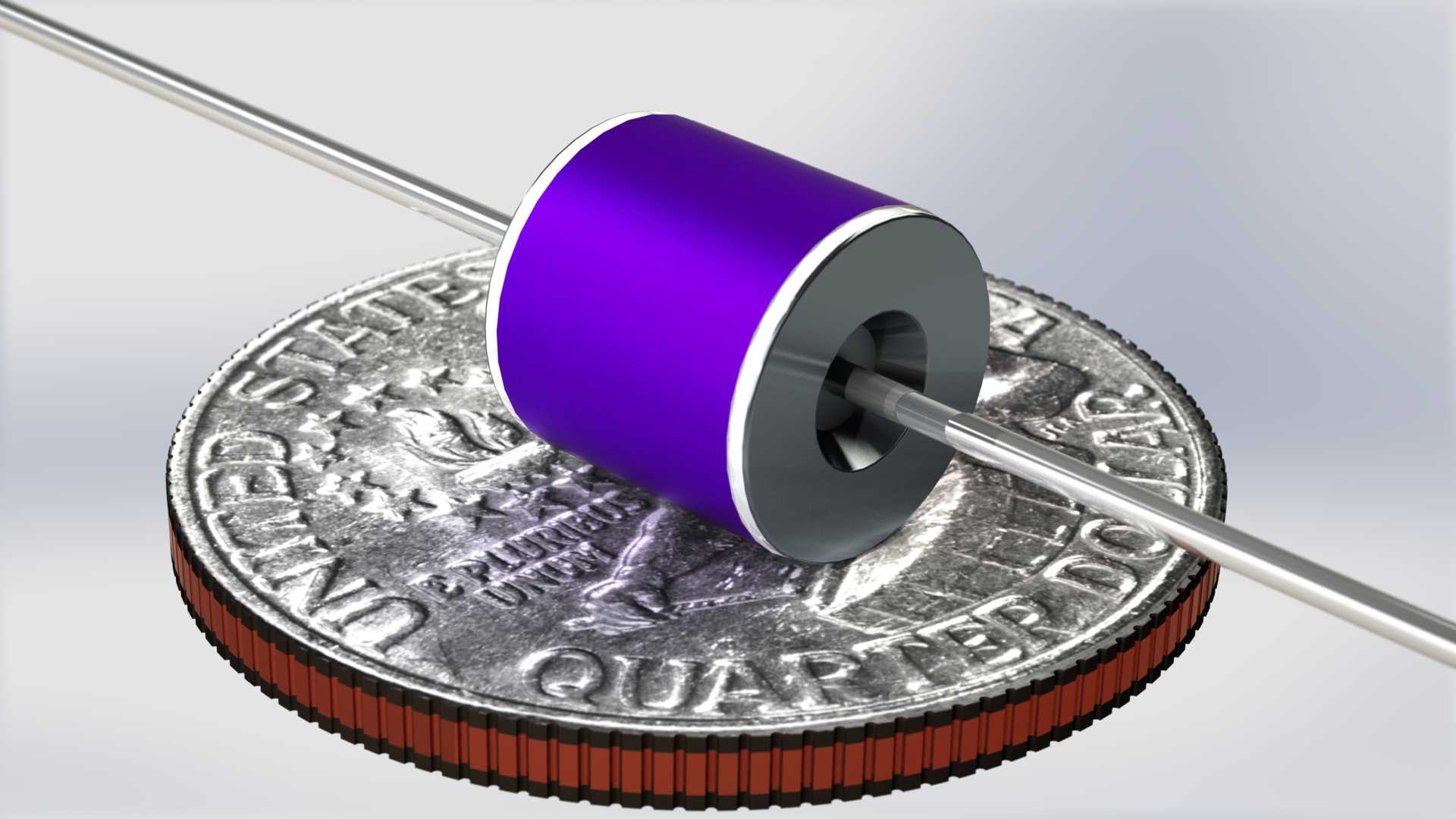

　　本体的紫色绝缘层不是随便做的外观装饰，这层是高温固化的环氧树脂绝缘涂层，厚度控制在0.2mm左右，一方面是避免GDT贴板焊接的时候，本体金属化层和PCB上相邻的走线出现意外短路，毕竟8mm直径的本体如果直接贴在板上，很容易覆盖到旁边的信号线；另一方面这层涂层能提升元件的耐盐雾、耐潮湿性能，在户外通信设备、沿海区域使用的工控设备里，没有这层绝缘涂层的GDT很容易在长期使用后出现本体锈蚀、绝缘电阻下降的问题。建模的时候我特意给涂层和内部陶瓷管之间留了0.02mm的装配间隙，模拟实际生产中涂层涂覆的厚度公差，不会出现模型里涂层和陶瓷体干涉的问题，导出工程图的时候也能准确标注涂层的厚度范围。

　　说回安装边界，这款GDT因为是轴向引线结构，安装方式可以是卧式贴板，也可以是立式插装，卧式安装的时候本体最高点距离PCB板面的高度是4.2mm，刚好满足大部分薄型设备的板内净空要求，不会和外壳或者上方的屏蔽罩产生干涉；如果是立式安装，需要在其中一根引线上做90度折弯，折弯位置距离本体端面至少留1mm的距离，避免折弯应力影响封接可靠性。另外在做PCB封装设计的时候，两个焊盘的间距要比引线跨距大0.2mm，给焊接时的热膨胀留够余量，避免焊盘拉扯引线导致封接处受力。

　　之前做项目的时候遇到过一次失效案例，就是因为结构设计时GDT的安装位置离板上的功率电阻太近，长期工作时电阻的热量传导到GDT本体，导致内部惰性气体压力异常升高，击穿电压出现偏移，最后做浪涌测试的时候出现了续流问题，所以在建模的时候我也特意标注了本体的工作温度边界，提醒选型的工程师注意安装位置的热源距离。其实这类基础保护元件的结构看起来简单，但是每一个尺寸、每一处细节都是大量失效案例积累下来的经验，做三维建模的时候不能只照着实物抄外形，要理解每个结构背后的工程逻辑，建出来的模型才能真正给结构设计、板级布局提供参考，而不是一个只能看外观的空架子。比如内部电极的倒角设计，我在做内部结构还原的时候特意做了0.1mm的圆角，因为尖锐的电极边缘会导致电场集中，让击穿电压的离散性变大，量产的时候产品一致性很难控制，这个细节如果只是抄外观的话根本注意不到，但却是影响产品性能的关键结构。还有两端封接环的厚度，我选的是0.3mm的可伐环，这个厚度既能保证和陶瓷管的封接强度，又不会因为太厚导致整体重量超标，在有振动要求的车载、机载设备里，元件重量太大很容易在振动测试时出现引线断裂的问题。

　　很多年轻工程师做选型的时候只看电气参数，忽略机械结构和安装尺寸的匹配，最后打样回来才发现元件装不上，或者和周边结构干涉，反复改板耽误项目进度，所以准确的三维模型在选型阶段的作用其实比电气参数表还直观，能直接在装配阶段就排查掉干涉、净空不足的问题。这款轴向B型GDT的模型，所有尺寸都是按照量产通用规格做的1:1还原，不管是做板级布局仿真、整机结构装配检查，还是做防护方案的结构验证，都能直接调用，不需要再反复核对尺寸表。
