叉车生产线物料储运金属包装框架结构

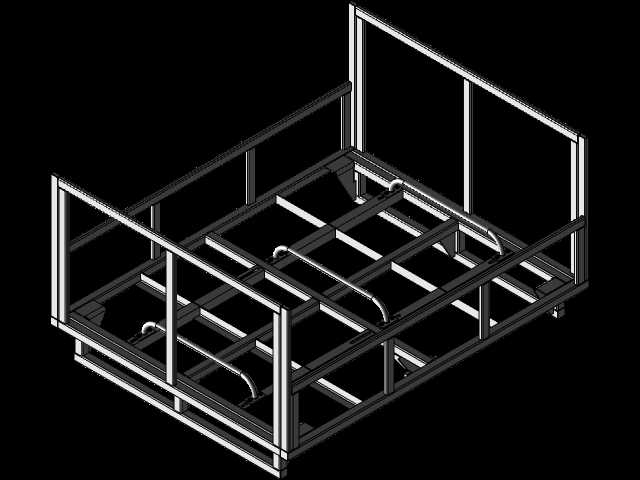

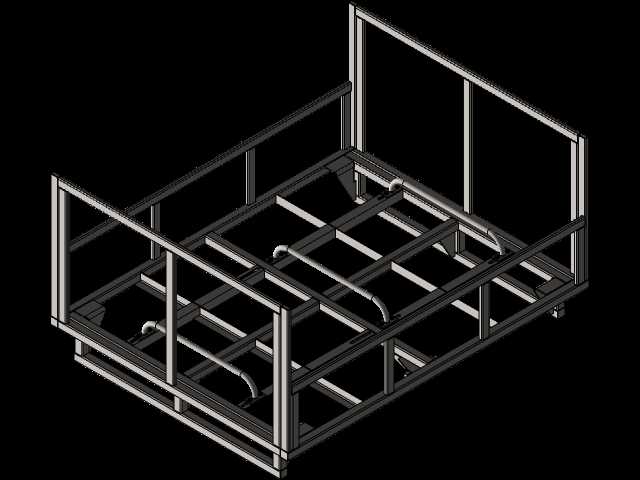

　　该包装框架主要面向叉车零部件生产环节的自动线物料周转与跨区域运输场景，适配UIC 2英尺集装箱的内部装载边界，解决自动线库“奶酪”类叉车核心零部件在工序流转、仓储堆垛、长途运输过程中的磕碰防护、定位固定与批量装载需求。从结构设计逻辑来看，整体采用方管型材焊接成型的框架式结构，没有多余的封闭蒙皮，一方面最大化降低自身重量，控制单套装载单元的总重上限，另一方面方便作业人员从各个方向观察内部物料的固定状态，也适配自动化产线的视觉识别、机械手抓取的作业视野要求。底部采用多根横向与纵向型材交叉排布的承托梁结构，梁间距经过核算，既保证单根物料放置后的挠度变形在允许范围内，也预留了叉车货叉插入的空间，同时底部支脚的高度符合标准托盘的堆垛要求，

　　可直接适配现有车间的托盘输送线、自动立体库的货位尺寸，不需要额外定制转接工装。框架的侧部与背部设置了加高的围挡型材，围挡的高度根据所装载的叉车零部件的外形轮廓设定，既避免物料在运输过程中发生侧翻滑落，也不会因为过高导致集装箱内部空间浪费，同时侧部预留了吊索挂载的点位，点位位置经过重心核算，保证起吊过程中框架整体保持水平，不会出现倾斜导致物料移位的问题。框架内部设置了可调节的固定卡扣结构，能够适配单批次50件以内的同规格零部件的装夹固定，卡扣的位置可以根据物料的实际外形进行小幅调整，不需要重新焊接改动框架主体，适配多批次小批量的生产周转需求。在安装与使用边界上，框架的外部长宽尺寸严格匹配UIC 2英尺集装箱的内部净空尺寸，

　　装入集装箱后两侧与端部的间隙控制在合理范围内，既方便吊装就位，也不会因为间隙过大导致运输过程中框架在集装箱内窜动；框架底部的承托面平整度控制在机械加工要求的公差范围内，保证放置在自动线接驳工位时，能够与线体的输送辊道平稳对接，不会出现卡滞、跳动的问题。考虑到车间周转与长途运输的工况，框架的所有焊接节点都采用满焊工艺，焊后进行去应力处理，避免长期受交变载荷出现焊缝开裂的问题，型材表面做防锈处理，适配车间内的切削液、润滑油飞溅的使用环境，也能够适应海运过程中的高湿高盐环境，不会短时间内出现锈蚀影响结构强度。在实际产线应用中，该包装框架可以直接对接自动生产线的下料工位，零部件加工完成后直接放入框架内的固定位，

　　完成整批装载后直接通过叉车转运至立体库存储，或者直接装入集装箱发运，不需要中途更换包装容器，减少了二次搬运带来的零部件磕碰损伤风险，也降低了物流环节的包装成本，同时框架可重复循环使用，相比一次性木质包装，长期使用的经济性更优，也符合制造业车间的绿色物流要求。框架的结构设计充分考虑了人机工程要求，人工挂载吊索、固定卡扣的操作位置都在作业人员的舒适操作高度范围内，不需要过度弯腰或者登高作业，降低了作业人员的劳动强度，也减少了作业过程中的安全隐患。
