工业级F型手动快速夹持夹具结构

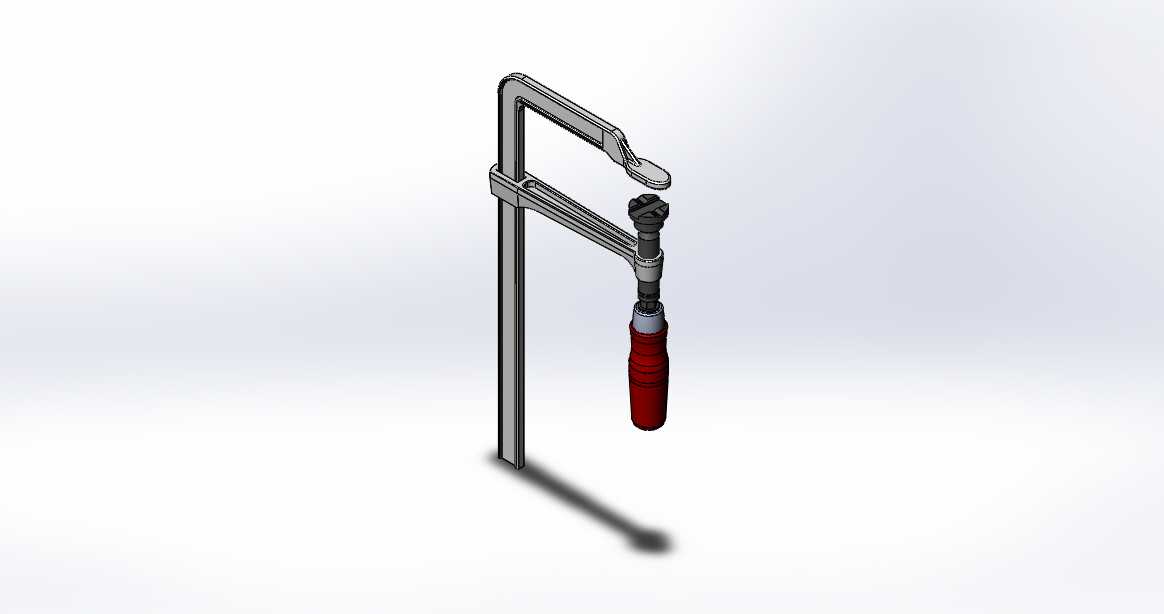

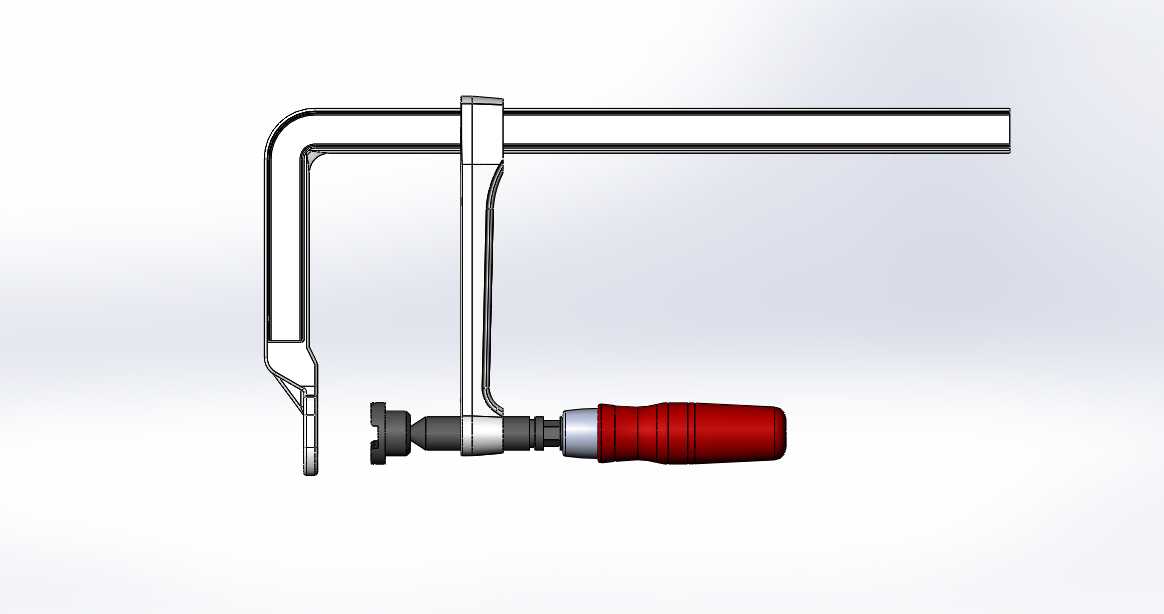

　　在机械加工、钣金装配、木工拼接、工件临时固定的各类作业场景里，这类F型手动夹钳是一线工位上出现频率极高的辅助工装，和传统C型夹相比，它的开口调节范围更大，夹持深度适配性更强，不需要反复旋转螺杆调整初始开口，能大幅缩短工件装夹的辅助时间。从结构设计逻辑来看，整个夹具体采用L型固定臂搭配滑动锁紧块的布局，长直的固定臂采用冷拉型钢一体成型，臂身截面做了等强度优化，在保证夹持刚性的前提下尽可能降低整体重量，避免长时间手持操作带来的疲劳感；滑动夹块可以沿着固定臂的导轨面快速滑动，调整到接近工件厚度的位置后，通过尾部的螺纹推进结构施加夹紧力，手柄部分包覆的防滑绝缘套，既可以增大手部拧动时的摩擦力，也能在涉及焊接、

　　带电检测的作业场景里起到基础的绝缘防护作用。实际使用过程中，这类夹钳的夹持力输出完全依靠手动旋拧的扭矩控制，尾部的螺杆采用梯形螺纹传动，具备自锁特性，一旦夹紧完成，不会因为作业过程中的振动出现松脱，夹头的接触端面做了网纹滚花处理，增大和工件接触面的摩擦力，避免夹持过程中工件移位，同时接触端面做了圆角钝化处理，不会在软质工件比如铝板、木板表面留下压痕损伤。从安装和适配边界来说，这款夹钳的固定臂垂直段长度决定了最大夹持深度，水平段的总长度决定了最大开口范围，滑动块的行程覆盖了从0到最大开口的全区间，不需要额外搭配垫块就可以适配不同厚度的工件，不管是焊接作业时固定两个对接的钣金件，还是机加工时把小型工件临时压在工作台面做划线、钻孔作业，

　　或是木工做板材拼接时施加临时的压紧力，甚至是设备维修时临时固定拆卸下来的零部件防止倾倒，它都能稳定发挥作用。设计过程中，滑动块和固定臂的配合间隙做了严格控制，间隙过大会导致夹持时夹块歪斜，夹紧力方向偏移无法保证固定可靠性，间隙过小则会导致滑动调整时卡滞，无法实现快速移位的功能；尾部的螺杆和滑动块之间采用活动连接，螺杆旋转推进时不会带动压头一起转动，避免压头旋转摩擦工件表面造成划伤。和气动、液压类的自动夹紧夹具相比，它不需要外接动力源，不受作业场地的气源、电源限制，单人单手就可以完成开口调整和夹紧操作，在户外维修、零散小批量加工、临时装配的场景里灵活性极强，夹臂表面做了镀硬铬处理，具备基础的防锈耐磨能力，日常作业中沾染的切削液、

　　焊接飞溅、木屑灰尘都可以直接擦拭清理，长期使用也不会出现臂身锈蚀导致滑动块卡滞的问题。夹头的压块部分可以根据不同的作业需求更换不同材质的垫块，比如夹持精加工表面时可以更换尼龙垫块，避免压伤工件表面，夹持圆柱形工件时可以更换V型压块，保证夹持对中性，整个夹具的易损件只有尾部的螺纹副和压块，后期维护成本极低，只需要定期在螺纹面和滑动导轨面涂抹少量润滑脂就可以保证操作顺畅，不需要复杂的保养流程。在工装选型时，这类手动夹钳通常会根据作业需要的夹持力、最大开口尺寸、夹持深度三个核心参数来匹配对应规格，小规格的可以用于精密零件的临时固定，大规格的可以用于重型钢结构件的焊接对位，不同规格的产品结构逻辑完全一致，只是臂身的截面尺寸、螺杆直径根据夹持力等级做对应强化，保证在额定夹持力下臂身不会出现弯曲变形、螺杆不会出现屈服断裂的问题。
