辊子装配耳轴连接结构三维设计

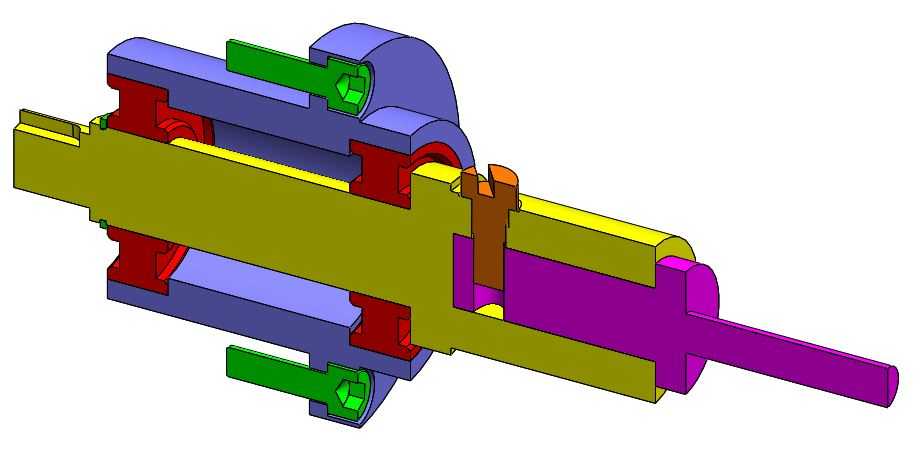

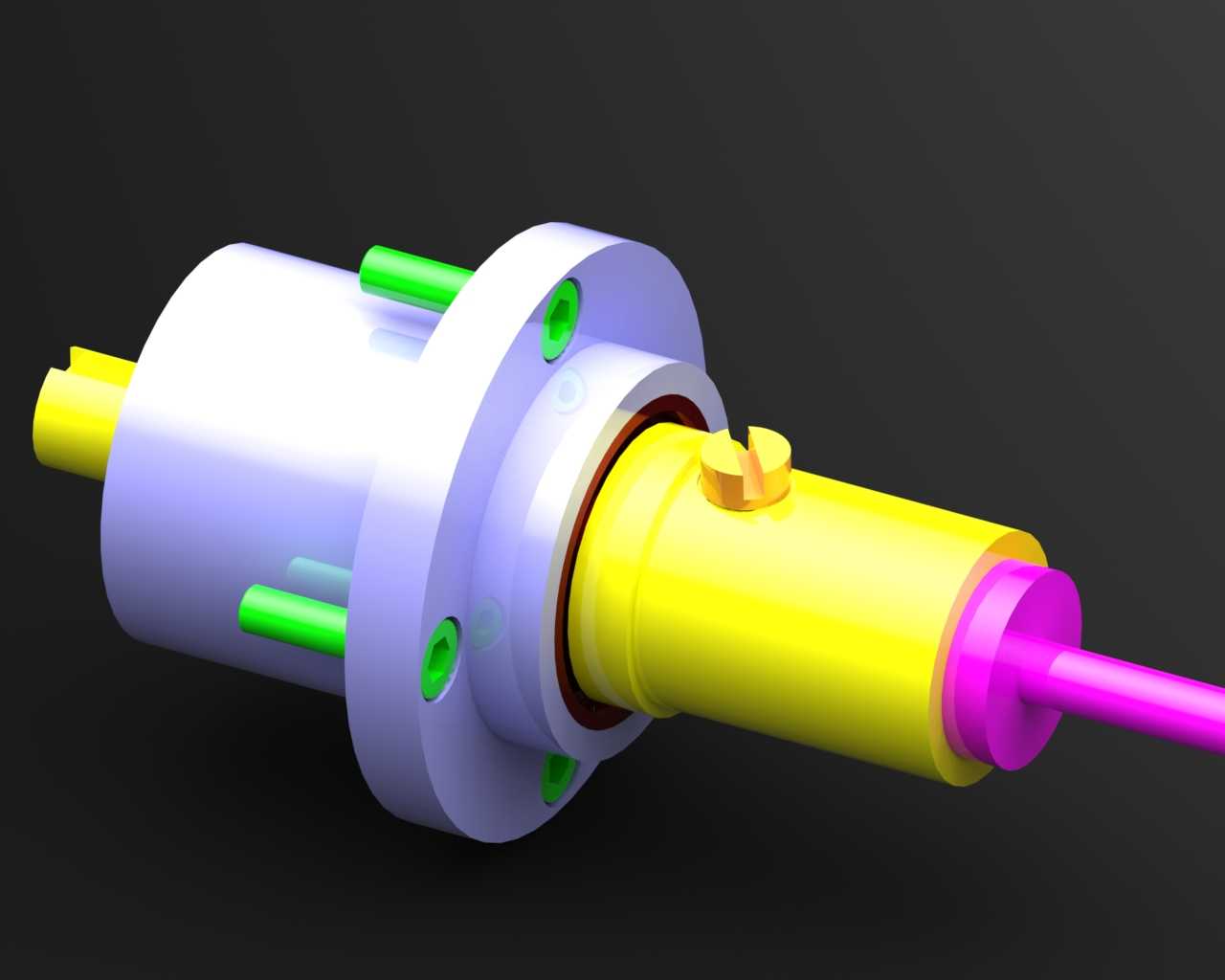

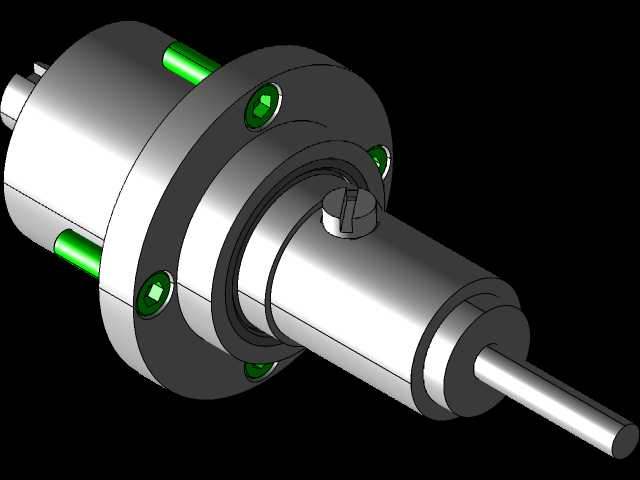

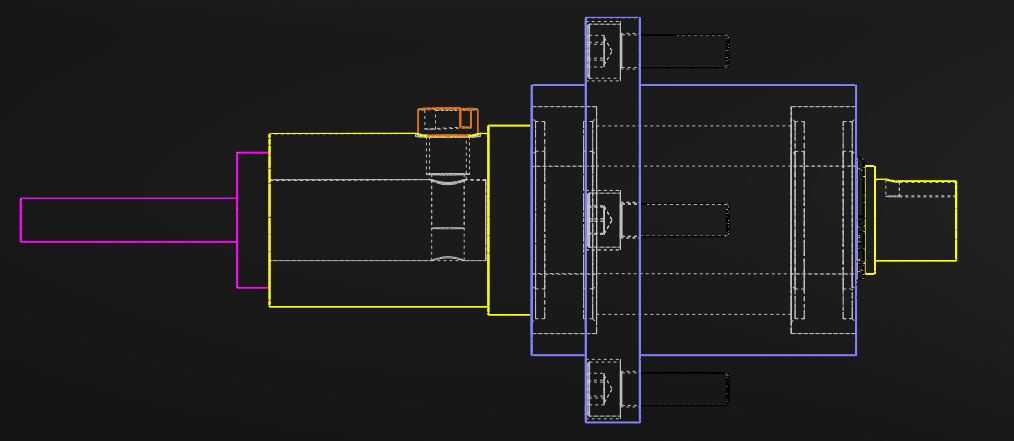

　　这套辊子装配的耳轴连接结构，主要应用在连续输送设备、卷材处理生产线、印刷包装辊道这类需要辊体做回转支撑同时兼顾轴向定位的场景中，实际生产里这类结构往往承担着辊筒的载荷传递、回转支撑以及安装定位的核心作用，很多时候辊系的运行稳定性、后期维护便捷性都和这部分结构的设计合理性直接挂钩。从实际功能来看，该结构的法兰端用于和设备机架侧的安装座做刚性连接，法兰圆周上均匀分布的安装孔可通过紧固件完成固定，保证整个辊子组件在运行过程中不会出现径向窜动；中间的轴套部分承担径向载荷的承载作用，内置的密封结构可以阻挡生产现场的粉尘、切削液或者其他杂物进入回转配合面，避免配合面出现异常磨损，延长部件的整体使用寿命。伸出的轴端部分用于和辊体主体做连接，

　　轴端的键槽结构可以传递扭矩，保证动力输入时轴与辊筒之间不会出现相对打滑，端部的锁紧结构可以对辊筒做轴向限位，避免设备启停或者负载波动时辊筒出现轴向窜动，影响生产精度。设计过程中首先考虑的是安装边界的适配性，法兰端的外径尺寸需要匹配常规机架安装座的预留开孔范围，安装孔的分布圆直径按照通用安装规范做了标准化适配，不需要用户额外对安装座做二次加工就能完成装配；轴段的直径公差按照回转配合的常用精度等级设置，既保证装配时的顺畅性，又能控制配合间隙在合理范围内，避免运行过程中出现晃动。轴的伸出长度根据常用辊筒的端板连接厚度做了预留，既不会因为轴伸过短导致锁紧结构无法有效固定，也不会因为轴伸过长造成材料浪费或者和周边部件产生运动干涉。

　　结构上做了分体式的设计思路，法兰座和芯轴之间采用可拆卸的配合结构，后期维护时如果密封件或者配合面出现磨损，不需要整体更换整个辊子组件，只需要拆解更换对应的易损件就能恢复设备性能，大幅降低了生产现场的维护成本。另外在法兰和轴体的过渡位置做了圆角卸荷处理，避免应力集中导致的部件断裂问题，毕竟这类辊系部件在运行过程中会承受持续的交变载荷，应力集中位置很容易在长期运行后出现疲劳裂纹，圆角过渡的设计可以有效分散应力，提升部件的疲劳强度。从实际选型适配的角度来说，这套结构可以适配不同直径的辊筒主体，只需要根据辊筒的负载大小调整轴径和法兰的厚度参数，就能满足从轻载的物流输送辊道到中载的冶金辊道、印刷辊组的使用需求，

　　安装时只需要将法兰端固定在机架预设的安装位，再将辊筒套装在轴伸端，通过键连接传递扭矩，最后用端部的锁紧件完成轴向固定即可，整个装配过程不需要复杂的专用工装，现场安装和后期拆解都十分便捷。另外结构上预留的润滑通道可以在设备定期维护时直接加注润滑脂，不需要拆解部件就能对配合面做润滑保养，进一步降低了维护的工作量，适合连续化生产的工业场景使用，能有效减少设备停机维护的时间，提升生产线的整体运行效率。
