摩托车12V电压调节整流散热结构

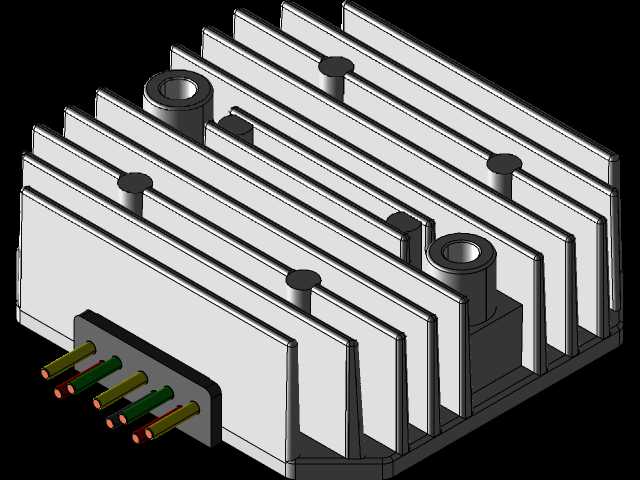

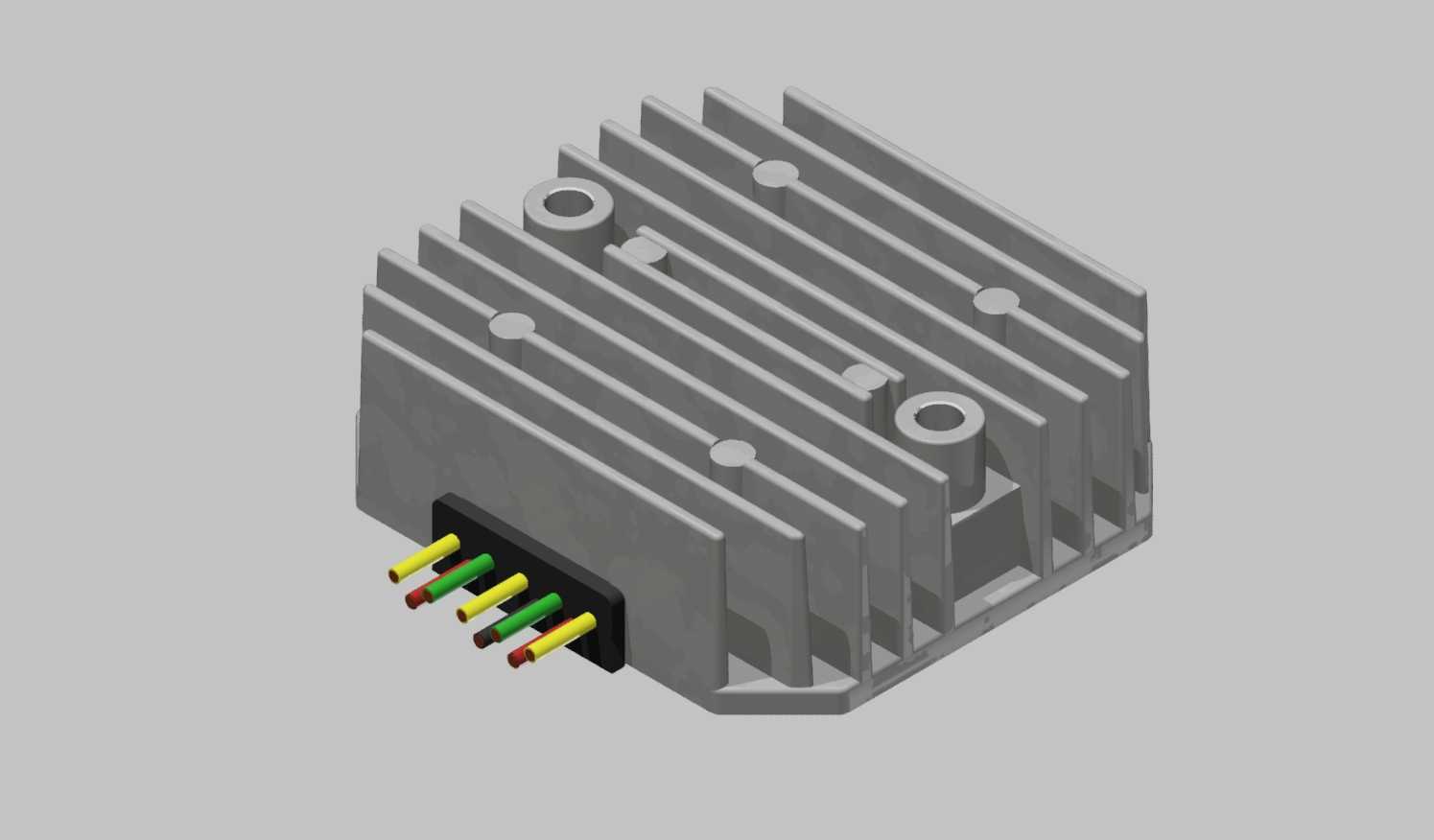

　　在摩托车整车电气系统的布局设计中，调压整流部件是保障整车用电稳定、避免车载电器与蓄电池过充损坏的核心电气组件，本次呈现的这款适配大排量巡航车型的整流调压结构，在设计阶段就充分结合了机车运行时的恶劣工况做针对性优化。不同于小排量车型将整流器布置于侧盖内的紧凑方案，这款整流器采用一体化压铸铝散热壳体作为结构主体，壳体表面直接排布平行式散热鳍片，鳍片的高度、间距经过热仿真校核，在车辆行驶时迎面气流可以直接顺着鳍片间隙穿过，带走功率器件工作时产生的热量，不需要额外加装散热风扇，完全依靠行驶风冷满足持续大电流工况下的散热需求，避免高温导致的整流元件击穿、电压输出异常问题。从安装边界来看，壳体上预留的两个同轴安装衬套采用内嵌钢套的结构，

　　避免铝制螺纹在长期震动下出现滑牙失效，安装孔的中心距、衬套突出高度完全适配目标车型的车架安装位，不需要额外做支架改装，安装面与车架贴合处预留了绝缘垫片的放置槽位，避免壳体与金属车架直接导通出现短路隐患。功能层面，这款整流调压结构承担着两部分核心作用，一方面是将磁电机输出的随转速波动的交流电整流为稳定的直流电，为车载灯光、点火系统、电喷组件提供稳定的工作电压，另一方面实时监测蓄电池端电压，在蓄电池充满后调节励磁回路的导通占空比，将输出电压稳定在12V体系的合理区间，避免过充导致蓄电池电解液过快损耗、极板老化。设计过程中，散热鳍片的排布没有采用等厚的简单结构，而是根据内部功率元件的发热位置做差异化厚度设计，对应整流桥、

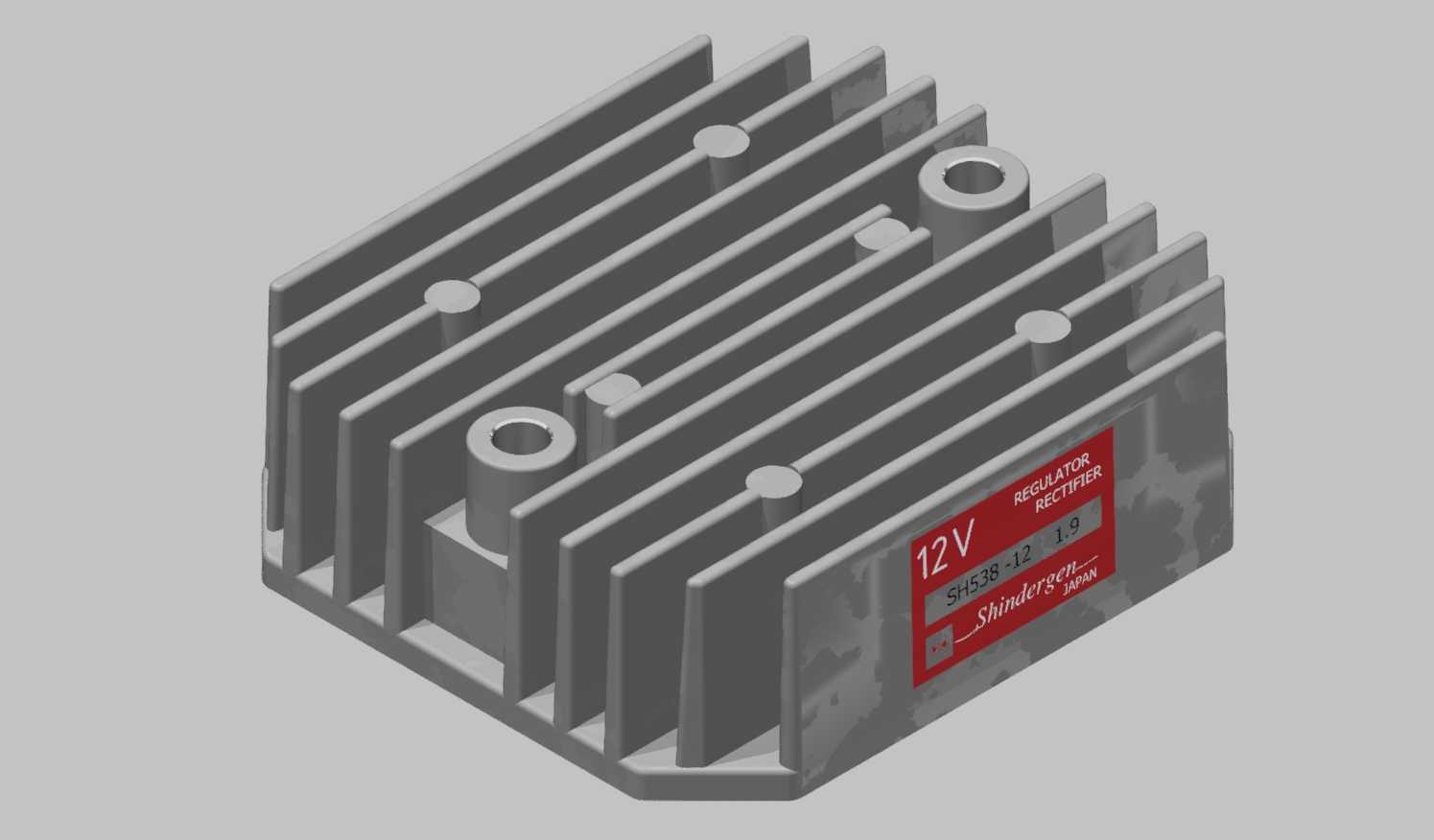

　　调压芯片的位置鳍片厚度更大、热传导路径更短，而发热较低的区域鳍片厚度适当缩减，在控制整体重量的前提下最大化散热效率，壳体边缘做了大圆角过渡处理，避免安装维护时锐角割伤维修人员，同时也能降低行驶过程中的风阻与风噪。壳体表面的标识区域采用凹刻填漆的工艺，标注额定输出电压与接线定义，即使长期在泥水、高温环境下使用，标识也不会出现磨损脱落的问题，方便后期维修时的接线核对。从实际装车的工况适配来看，这款结构可以满足车辆在夏季长时间低速爬坡、持续高负载用电（全开大灯、加装电热手把与车载充电设备）的工况下，结温控制在元件允许的工作范围内，不会出现热保护断流导致的整车供电中断问题。在三维建模过程中，需要重点关注散热鳍片的拔模角度，

　　所有鳍片的拔模方向统一朝向安装面，适配压铸模具的开模方向，避免出现倒扣结构增加模具成本，内嵌钢套的位置需要在模型中预留压装过盈量，保证钢套压入后不会在震动中出现松脱，接线端的密封槽尺寸需要匹配对应线径的防水密封圈，满足机车户外使用的防水防尘要求，避免雨水进入壳体内部导致电路短路。不同于通用型整流器的通用安装孔设计，这款结构的安装孔位完全针对目标车型的车架安装点做匹配，不需要额外的转接支架，减少了安装环节的震动累积，同时壳体的外形轮廓避开了车辆上的周边部件，比如侧盖安装卡扣、线束走向空间，安装后不会与周边部件出现运动干涉，即使在车架最大形变量的工况下也能保持足够的安全间隙。
