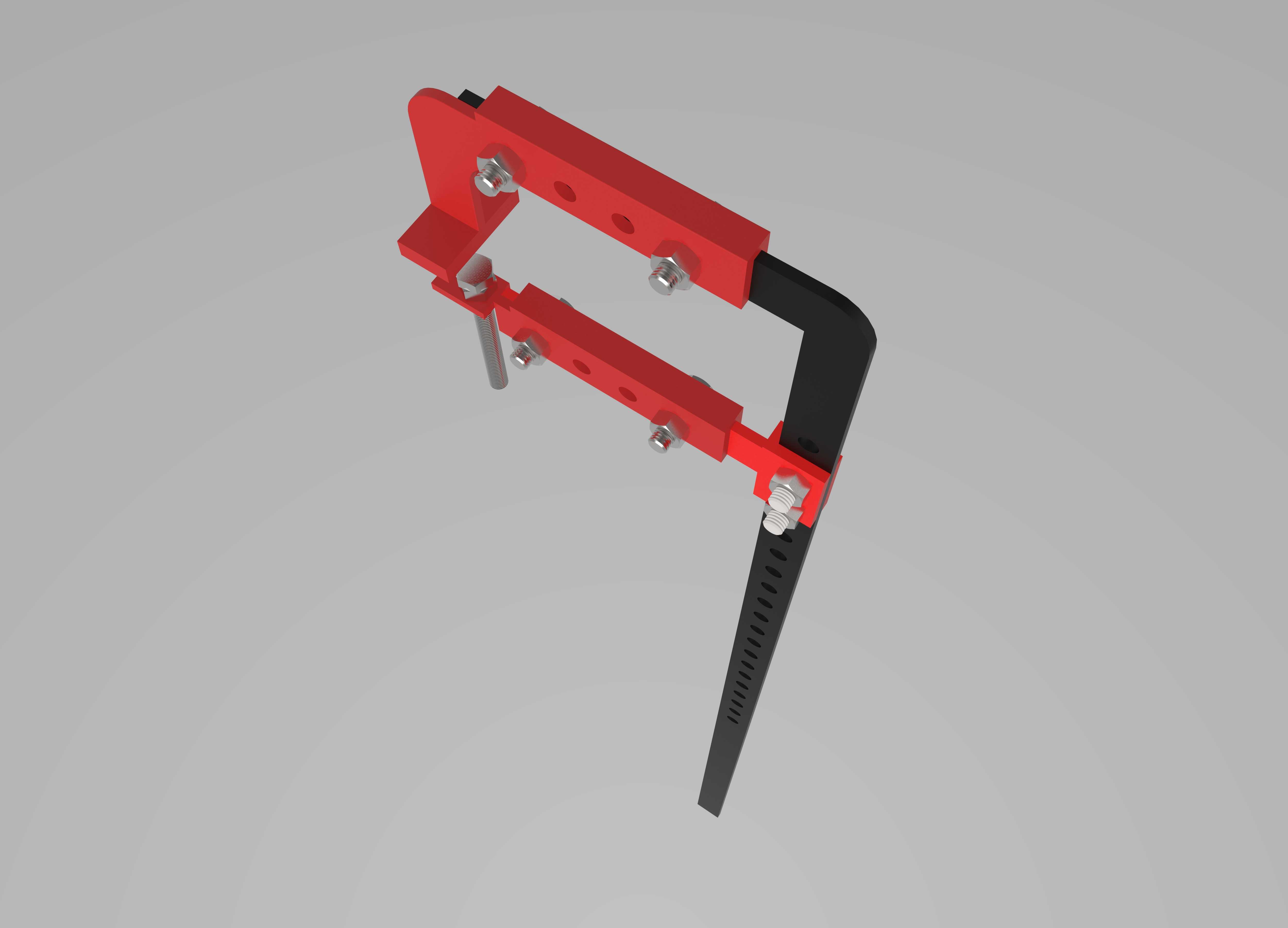

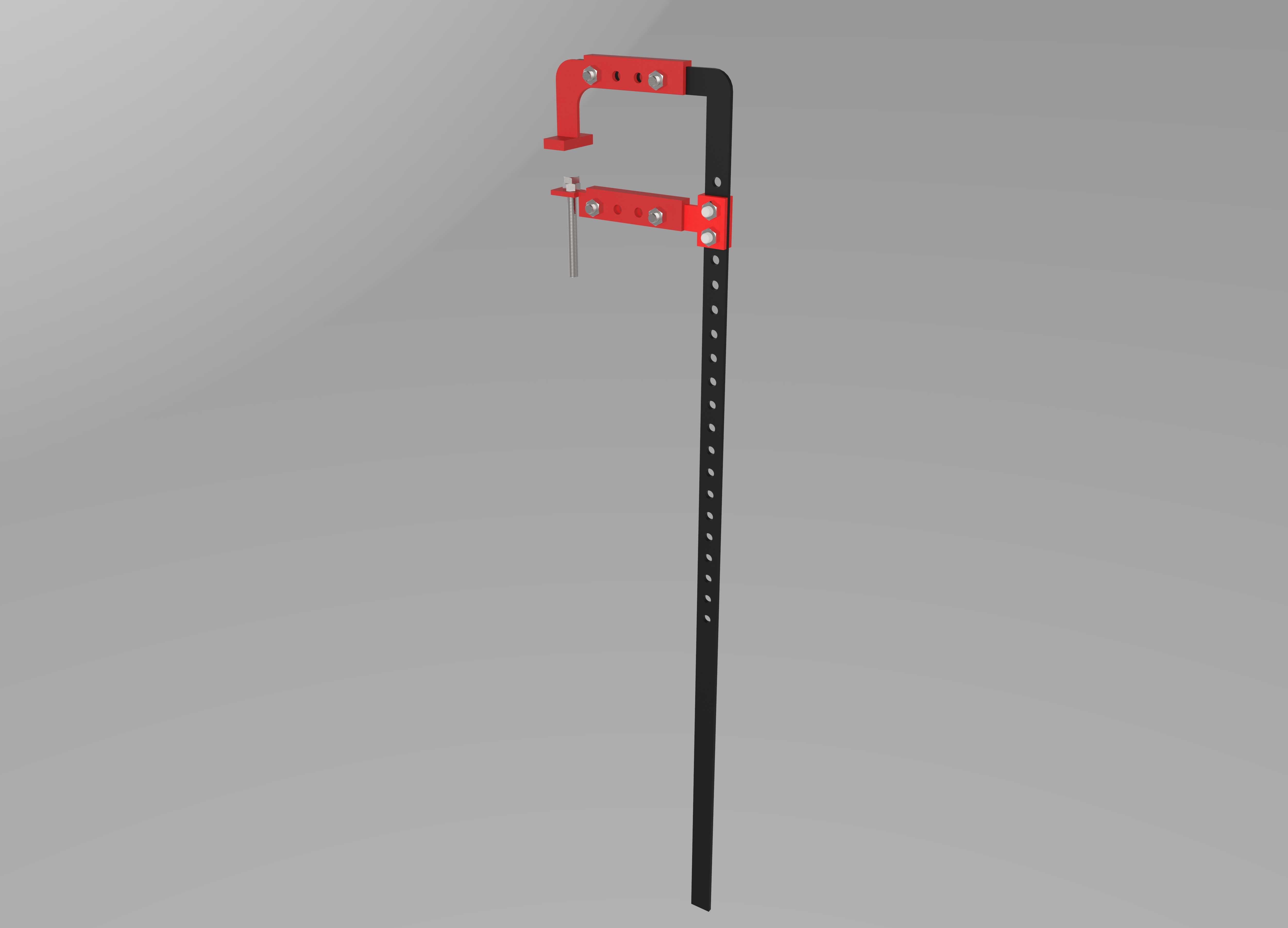

木工用可调式DIY直角C形夹持夹具

　　这款可调式C形夹持结构，主要面向木工加工作业场景设计，适配常规木工作业中板材拼接、直角定位、临时固定等多类操作需求，整体夹持行程覆盖1000mm长度方向与300mm深度方向的作业范围，足够应对常规家装木作、小型家具制作、手工木艺加工中的大尺寸工件夹持需求。从结构设计逻辑来看，主体框架采用25.4×5mm规格的直角亮条作为承载基础，这类型材本身具备足够的结构刚性，同时采购成本低廉，加工难度低，非常适合DIY场景下的自制与改装，不需要复杂的机加工设备，仅通过常规钻孔、裁切操作就能完成主体框架的制作。夹持结构的可调设计是这款夹具的核心特点，框架上预设的多组等距安装孔位，可根据待夹持工件的实际尺寸灵活调整活动夹臂的固定位置，

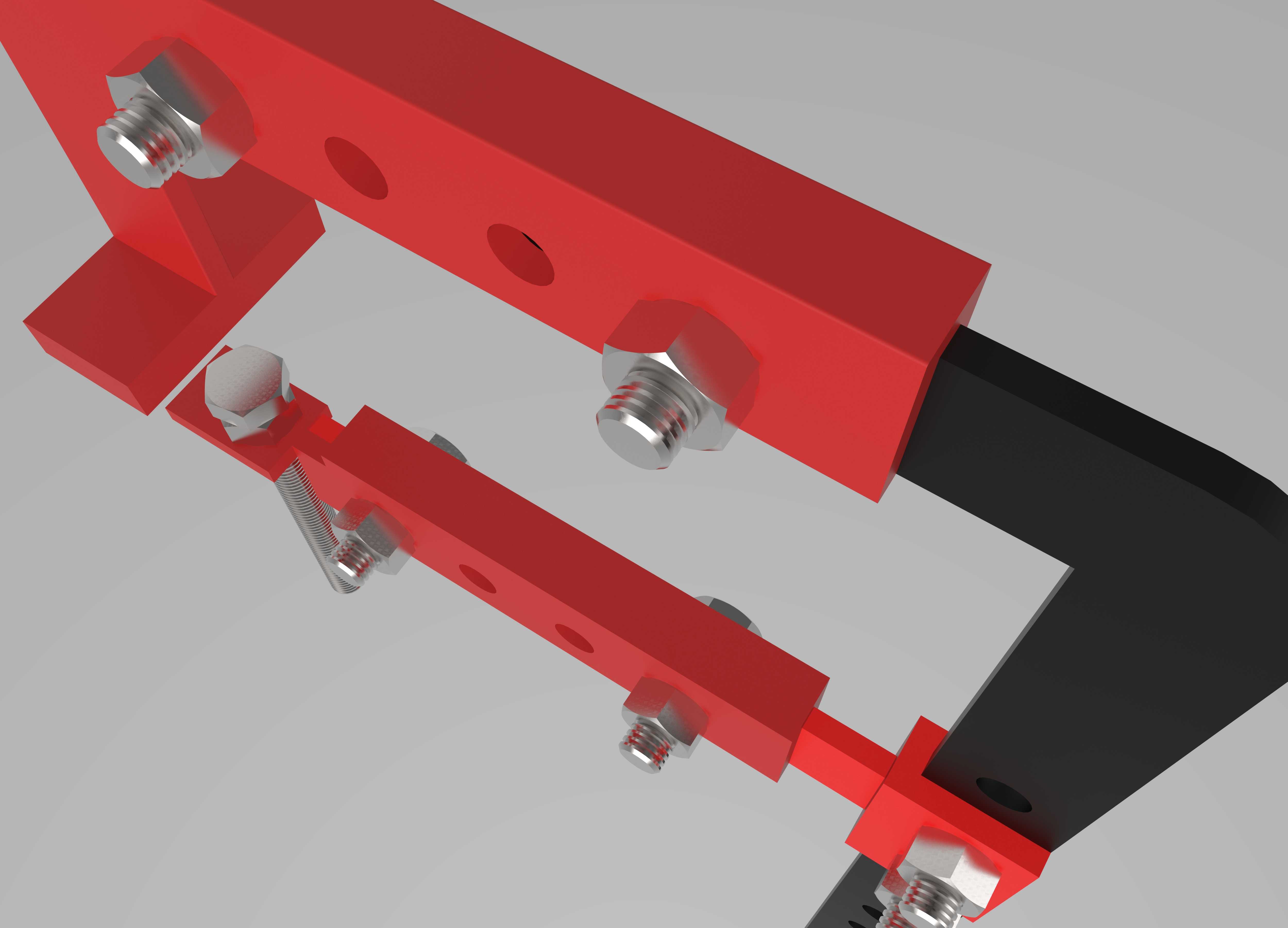

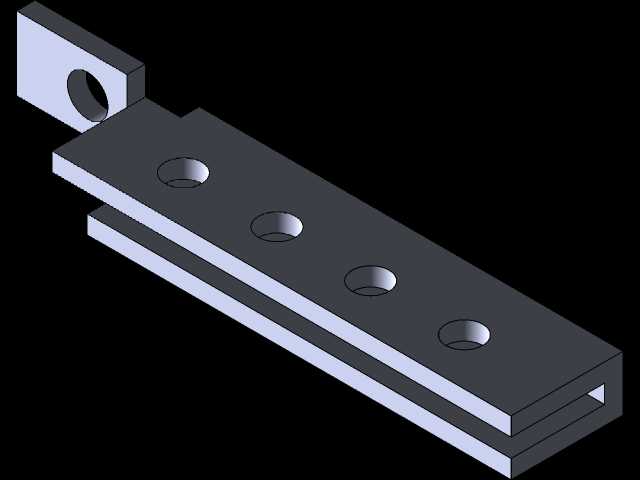

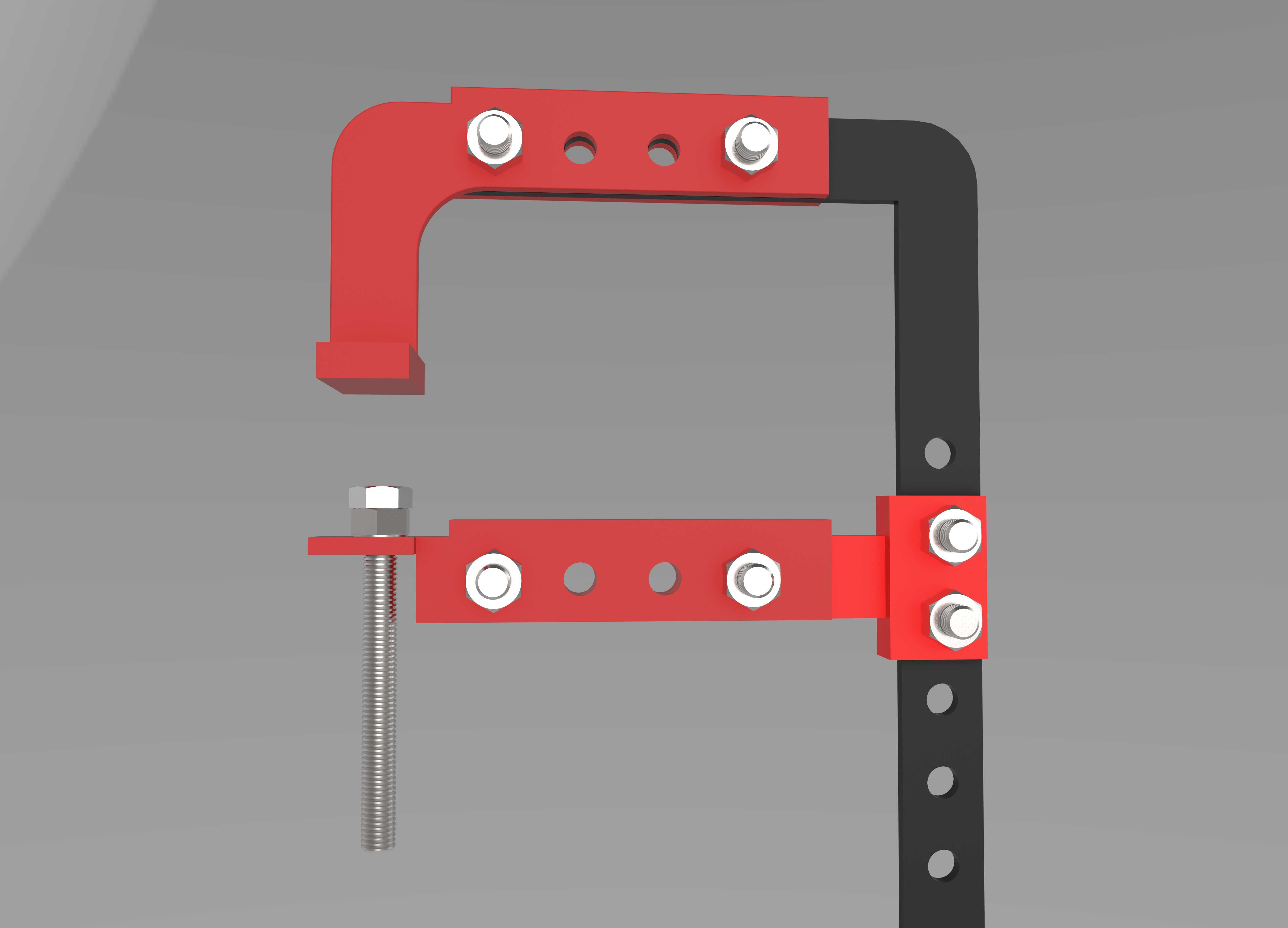

　　不需要额外制作复杂的调节机构，仅通过配套的螺栓、螺母就能完成夹臂位置的锁止，操作门槛极低，即便是没有专业工装操作经验的木工爱好者，也能快速完成夹具的尺寸调整。夹臂部分采用分体式设计，固定端与活动端分别对应框架的两个直角边，其中带螺杆的活动压头可通过螺纹旋进实现对工件的逐步压紧，压头端面做了平整处理，避免压紧过程中在木质工件表面留下压痕，同时螺杆的进给行程足够覆盖小范围的尺寸微调，在夹臂位置粗调完成后，可通过螺杆实现精准的压紧力控制，适配不同硬度木材的夹持需求，不会因为压紧力过大导致软质木材出现压溃变形，也不会因为压力不足导致工件拼接错位。从安装边界来看，这款夹具本身不需要额外固定在工作台面上，可直接夹持在待加工工件上完成定位，

　　整体拆装便捷，作业完成后可快速拆解收纳，不会占用过多的 workshop 存储空间，同时所有连接部件均采用标准件，后续使用过程中如果出现螺栓滑牙、螺母磨损等问题，可直接采购同规格标准五金件替换，不需要专门定制非标配件，后期维护成本极低。在实际木工作业场景中，这款夹具可替代多台不同规格的固定尺寸C形夹，尤其是在大尺寸板材直角拼接、框架类木构件组立、涂胶后临时压合等待固化的工序中，单台夹具就能实现两个垂直方向的定位夹持，减少了多夹具协同定位时的校准工作量，也避免了多夹具夹持点不一致导致的工件拼接角度偏差。结构设计上没有采用复杂的铸造或焊接整体结构，而是采用型材拼接加螺栓锁止的装配式方案，一方面降低了自制的加工门槛，

　　普通木工爱好者仅需准备对应规格的直角型材、标准螺栓螺母、简单的钻孔裁切工具就能完成整套夹具的制作，另一方面装配式结构也方便后续根据自身作业需求拓展夹臂长度，只需要更换更长的直角亮条就能拓展夹持范围，不需要重新制作整套夹具。夹持受力点的设计也做了针对性优化，上下两个夹臂的压紧点处于同一垂直受力线上，避免夹持过程中出现力矩偏移导致的夹具滑脱、工件翘起问题，框架上的孔位间距经过匹配设计，调整夹臂位置时每个孔位对应的夹持尺寸梯度合理，不会出现孔位过密导致的锁止强度不足，也不会因为孔位过疏导致无法适配常用尺寸的工件夹持。针对木工场景的使用特点，这款夹具的所有金属部件边缘都可通过简单打磨去除毛刺，避免操作过程中划伤木材表面或者操作人员，整体结构没有突出的尖锐部件，使用安全性更高，同时金属材质的框架相比传统的木质自制夹具，具备更好的抗形变能力，长时间压紧施力过程中不会出现框架弯曲变形，能持续提供稳定的夹持力，保障涂胶拼接、直角定位工序的加工精度。
