车用M14螺纹接口机油压力传感装置

　　在商用车、乘用车以及小型通用动力机械的润滑系统设计中，机油压力的实时监测是保障动力核心可靠运行的关键环节，这款M14规格的机油压力传感装置，正是适配多数中小排量动力单元润滑回路压力采集的核心部件。从实际装车场景来看，这类传感器通常安装在发动机缸体主油道的预留螺纹接口上，部分机型也会布置在机油滤清器座的旁通油路口，直接接触带压的循环机油，将油道内的实时压力值转换为可被车载电控单元识别的电信号，一旦压力低于安全阈值，就会触发仪表台的机油压力报警，提醒驾驶员及时停机排查，避免轴瓦、凸轮轴等摩擦副因缺油出现干磨烧蚀的严重故障。

　　从结构设计思路来看，这款传感装置采用了成熟的膜片式压力感应结构，主体外壳选用冷轧钢冲压成型后做镀锌钝化处理，既能够抵御发动机舱内的油污、水汽侵蚀，也可以承受动力运行过程中产生的持续振动，不会出现壳体开裂或者密封失效的问题。下端的M14外螺纹接口是行业内通用的安装规格，螺纹根部搭配了耐油橡胶密封垫圈，安装时按照标准扭矩拧紧后，即可实现油道的静密封，不会出现机油渗漏的问题，这个螺纹规格的通用性极强，覆盖了绝大多数自主品牌乘用车、轻型商用车以及部分农用机械、小型发电机组的动力机型，选型替换时不需要额外加工转接接口，直接拧入原有安装位即可完成装配。

　　产品的上部是信号输出端，采用了快插式的接线结构，外部做了滚花防滑设计，检修插拔时不需要额外工具，徒手即可操作，接线端子的内部做了防呆结构，能够避免维修时插反接线导致的信号异常。感应核心的压力测量范围覆盖0到10Bar，完全匹配常规四冲程发动机怠速到额定转速下的主油道压力区间，怠速工况下机油压力通常维持在1Bar左右，额定转速下压力会上升到3到5Bar，极端工况下也不会超过8Bar，这个量程设计既保证了低压报警区间的测量精度，也预留了足够的压力过载余量，不会因为冷启动时机油粘度大导致的瞬时压力冲击损坏内部感应膜片。

　　从安装边界尺寸来看，这款传感器的主体最大外径不到40mm，整体轴向长度控制在60mm以内，安装时不需要占用发动机舱过多的布置空间，即使是周边布置了起动机、机油滤芯等部件的紧凑机型，也不会出现安装干涉。外壳的滚边结构做了圆弧过渡处理，没有尖锐的棱角，装配时不会刮伤周边的线束或者橡胶管路。内部的感应膜片选用耐油耐温的特种合成橡胶材质，长期工作温度可以覆盖-40℃到125℃的区间，能够适应北方冬季冷启动以及夏季高负荷连续运行的温度环境，不会因为长期接触高温机油出现膜片老化变硬、压力测量失准的问题。

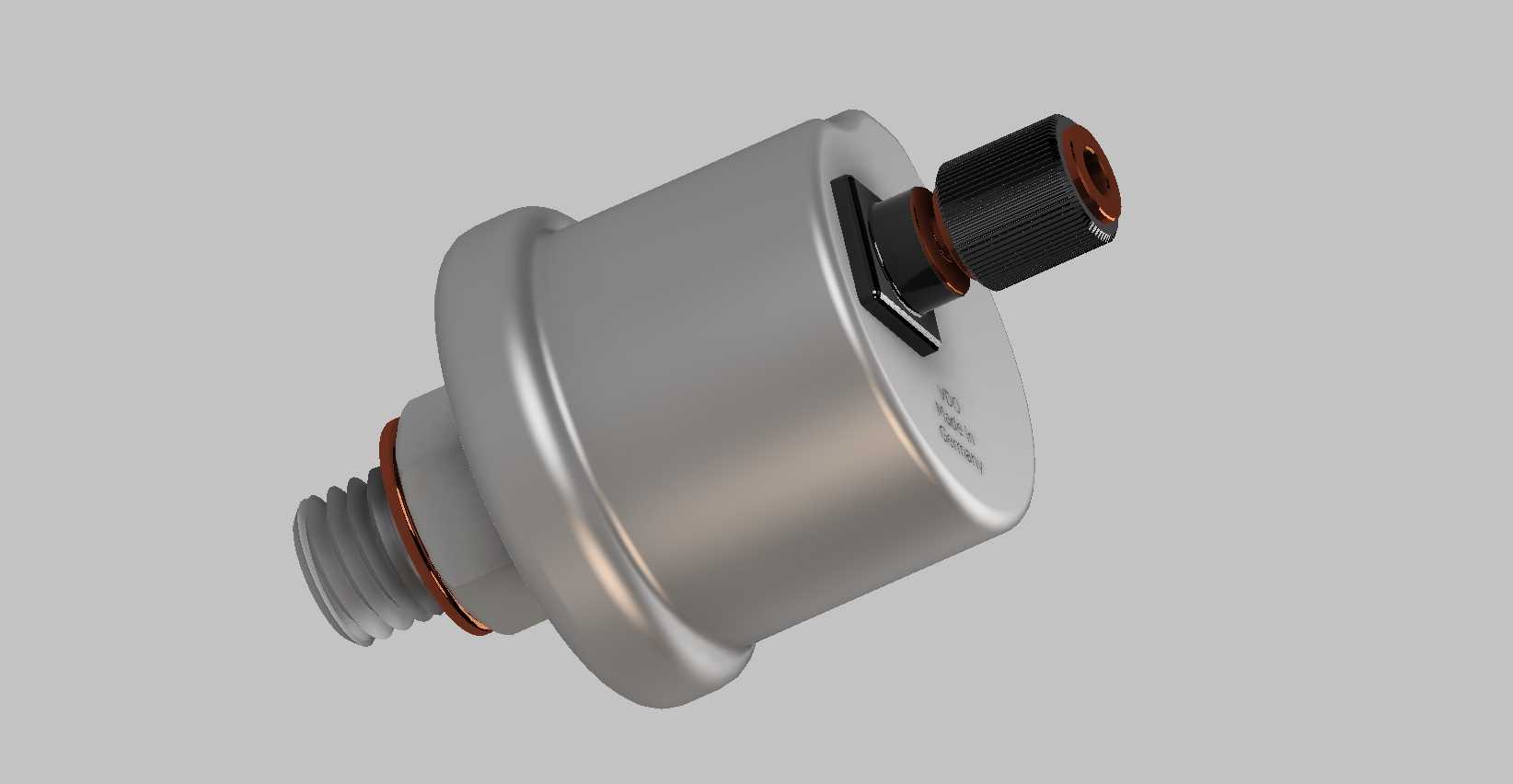

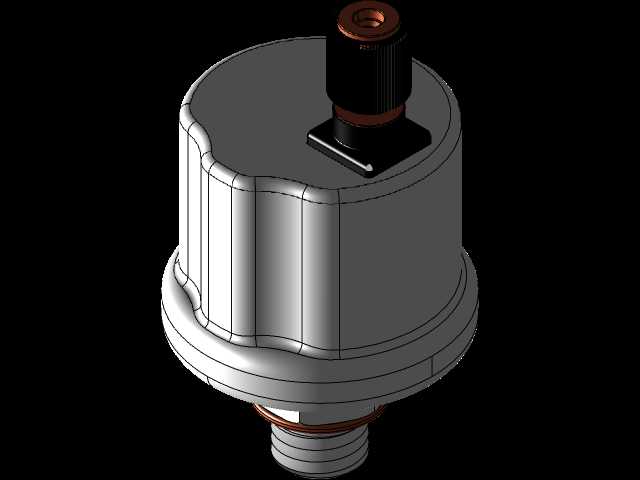

　　在三维建模的细节处理上，这款模型完整还原了产品的所有装配特征，包括螺纹的牙型细节、密封垫圈的安装槽位、上部接线端的滚花纹理以及外壳表面的标识刻印区域，结构工程师在做发动机周边布置设计时，可以直接调用这个模型完成装配干涉检查，不需要再对传感器进行二次测绘，能够有效缩短动力总成周边附件的设计周期。建模时对内部的感应腔体也做了等比例还原，能够直观展示压力感应的作用路径，方便做传感器的性能仿真或者教学演示使用。

　　从实际使用的可靠性角度出发，这款传感器的内部信号转换结构做了灌封处理，能够抵御机油蒸汽以及外界潮气的侵蚀，不会因为长期在高湿高油雾的环境下工作出现内部电路短路的问题。外壳和螺纹接口的连接位置采用了卷边压装工艺，配合密封胶填充，能够承受1.5倍额定压力的密封测试，不会出现机油从壳体拼接位置渗漏的问题。在做配套选型时，只需要确认安装螺纹规格、压力测量范围以及接线端子形式即可完成匹配，不需要对传感器本身做额外的结构修改，适配成本极低。
