杆式长量程液位检测传感装置结构设计

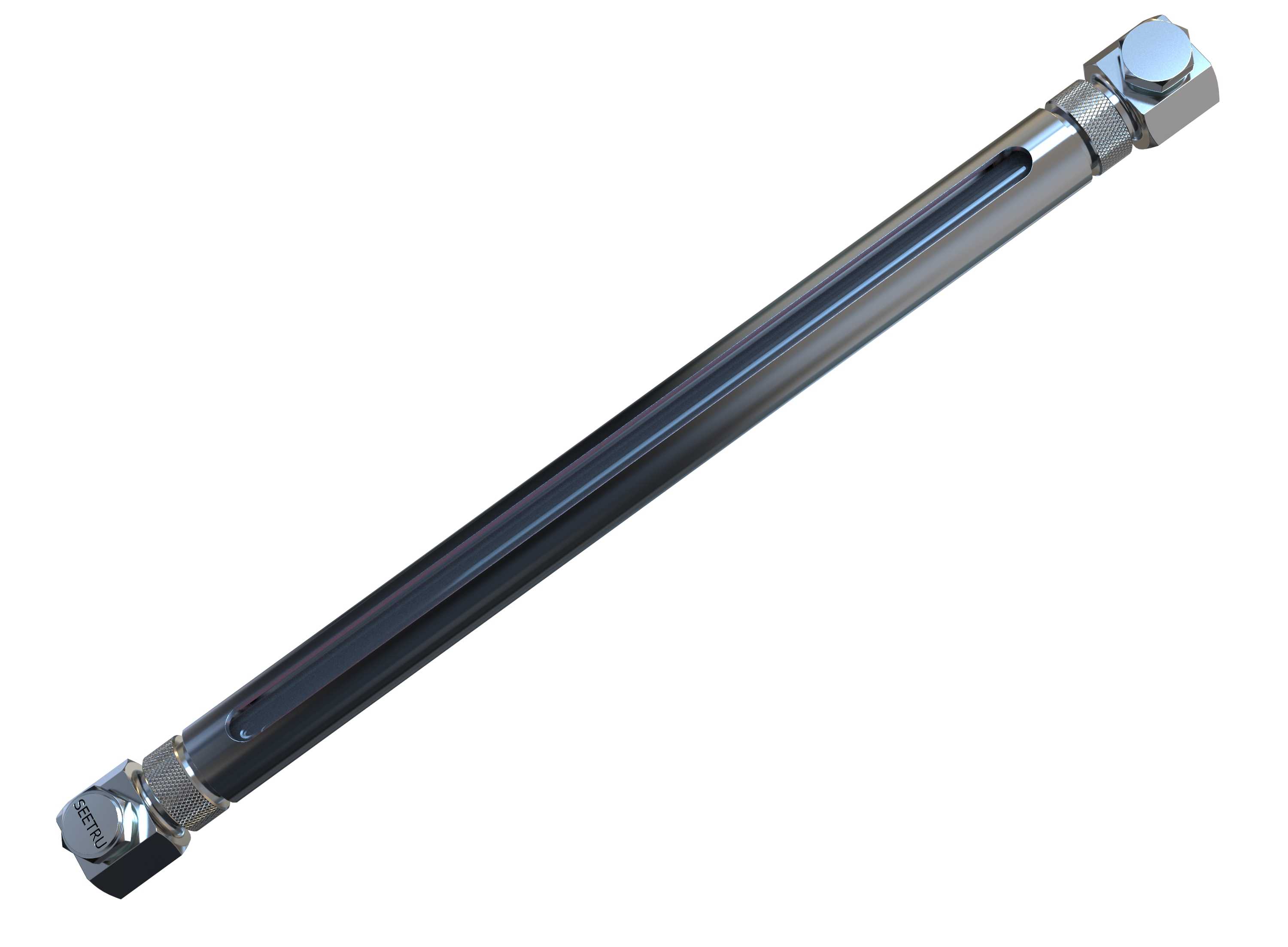

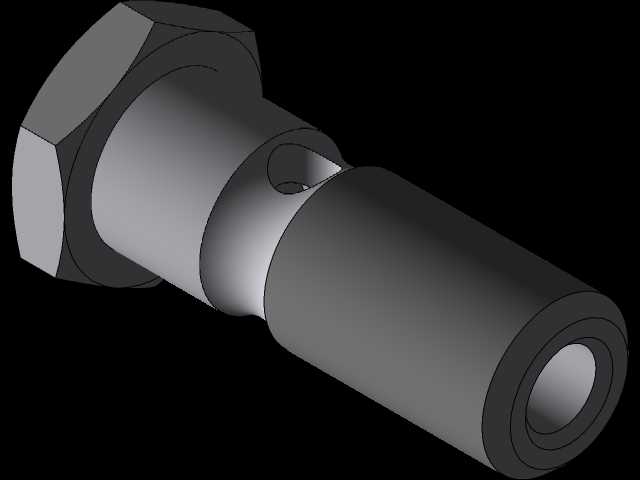

　　在液压站油箱、小型储液罐、机床冷却系统、中小型化工储液槽这类对安装空间有狭长限制的液位监测场景里，杆式液位计是应用频次极高的检测部件，本次设计的这款杆式液位检测装置，整体采用细长杆式主体结构，总长350毫米，适配深度在300-340毫米区间的储液腔体安装，两端采用外六角接头加滚花锁紧螺母的结构设计，安装时可直接在储液腔体侧壁或顶部开设对应规格的安装孔，将杆体垂直伸入储液腔内部后，通过两端的锁紧螺母完成密封固定，无需额外设计复杂的安装支架，能大幅缩减现场安装的工序耗时。

　　从实际功能层面来看，这款液位计主要用于实时监测密闭或敞开储液容器内部的液体液位高度，杆体内部集成的检测元件可将液位的线性变化转化为可被控制系统识别的信号，既可以搭配现场目视刻度做直观的液位读取，也可以外接信号线路将液位数据传输至设备主控系统，实现低液位报警、高液位溢流预警、补液触发联动等自动化控制逻辑，在液压系统中可避免油泵吸空导致的元件磨损，在冷却系统中可防止冷却液不足引发的设备过热，在小型化工储液环节可避免液位溢出带来的介质泄漏风险。

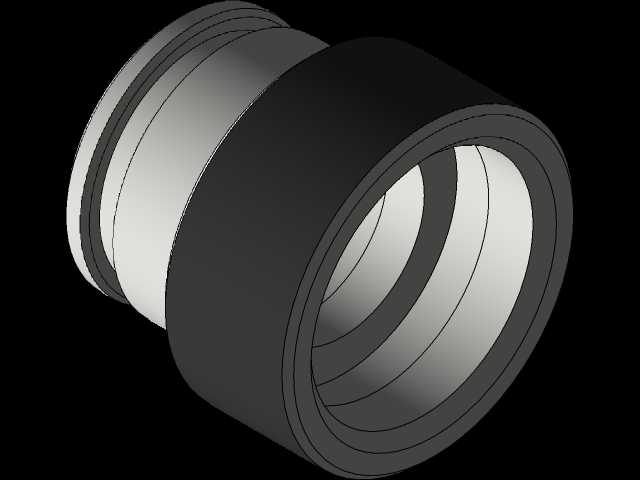

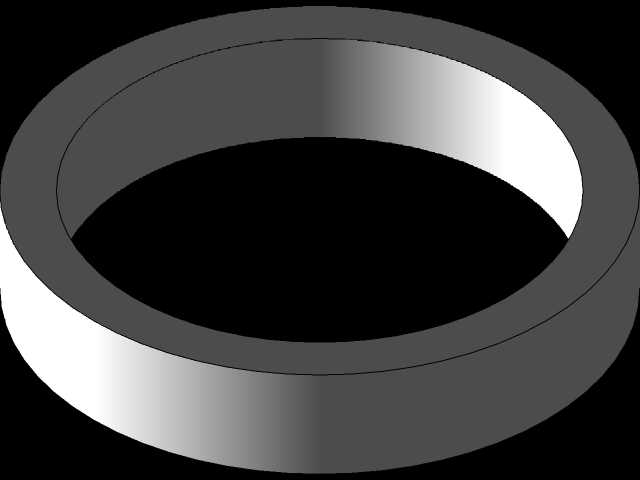

　　设计过程中优先考虑了狭长安装空间的适配性，整体杆体采用等直径细长结构，主体外管选用金属材质做刚性支撑，既可以保证长杆状态下的结构直线度，避免安装后杆体弯曲触碰储液腔内壁导致检测数据偏差，也能耐受常规工业场景下的轻微磕碰与介质腐蚀；两端的接头结构做了密封面适配设计，搭配对应规格的密封垫圈即可实现安装部位的静密封，防止储液腔内的液体从安装缝隙渗漏；端部的滚花螺母结构做了防滑纹理处理，现场安装时无需使用大规格扳手，徒手即可完成初步锁紧，后续再用扳手做扭矩加固，能有效提升狭小空间内的安装操作便利性。

　　从安装边界维度考量，这款液位计的杆体有效检测长度覆盖350毫米总长内的320毫米区间，上下两端各预留15毫米的结构安装余量，安装时需保证杆体轴线与储液腔的液位变化方向保持平行，倾斜角度不能超过5度，否则会导致检测行程出现偏差；两端接头的外六角尺寸适配常规开口扳手操作，安装孔周边需预留至少20毫米的操作空间，方便锁紧螺母的旋拧操作；杆体侧面开设的长条形观察窗口，可在现场无供电状态下直接目视读取当前液位高度，窗口采用透明耐油材质密封，既可以清晰观察内部液位标识，也能阻挡外部粉尘、水汽进入杆体内部损坏检测元件。

　　在结构细节处理上，两端的接头与主体杆体采用密封压装结构连接，避免长期使用后出现接头松动渗漏的问题；杆体内部的检测元件做了抗震处理，适配工业设备运行时的轻微振动工况，不会因为设备常规运行的振动导致检测数据跳变；整体结构没有易损的活动外露部件，日常使用过程中无需频繁拆解维护，仅需在设备定期保养时擦拭干净观察窗口的污渍，检查两端锁紧螺母的扭矩是否符合要求即可，能大幅降低后期运维的工作量。

　　针对不同介质的使用场景，这款杆式液位计的主体材质可根据接触介质的特性做适配调整，接触水基冷却介质时可选用常规碳钢做表面防锈处理，接触液压油、润滑油类介质时可直接使用标准金属材质，接触弱腐蚀性化工介质时可更换为不锈钢材质的杆体与接头，密封件也可对应更换为耐腐材质，满足不同工业场景下的液位监测需求。
