SMD封装MS4525压力传感器歧管安装件

　　在气动控制、医疗呼吸设备、工业过程压力监测这类需要紧凑布设气路与检测元件的场景里，压力传感器的安装可靠性直接决定检测数据的稳定性，MS4525系列压力传感器的歧管安装件，正是为适配这类表贴封装传感元件的气路对接需求设计的结构件。日常做设备结构排布时，很多工程师容易忽略传感元件的安装边界，要么给气路接口留的空间不足导致装配干涉，要么没考虑SMD元件过回流焊后的公差累积，最后出现气路密封不严、检测数值漂移的问题，这个安装件的设计就是从实际装配痛点出发，把安装定位、气路对接、焊盘适配几个核心需求整合到了一体结构里。从外形尺寸来看，整个安装件适配的传感器本体长度12.4mm、宽度4.4mm，采用2.54mm标准节距的SMD焊盘设计，

　　这个尺寸参数是完全匹配MS4525系列贴片式压力传感器的封装尺寸的，做PCB Layout的时候可以直接按照这个安装边界预留焊盘与安装空间，不需要额外调整元件封装库。设计的时候首先考虑的是气路对接的同轴度，安装件顶部的定位孔正好对准传感器的压力引入口，歧管对接时不会出现偏斜导致的漏气问题，同时安装件的基座高度刚好和传感器贴片后的底部间隙匹配，既不会在过焊时因为高度差导致元件浮高，也不会因为间隙过小挤压传感器本体造成芯片应力损伤。实际应用里，这类安装件多用于需要将压力检测点直接集成在气路歧管块上的设备，比如便携式制氧机的气路控制模块、小型气动机械手的压力反馈回路、工业点胶设备的气压检测单元，这些场景的共同特点是内部空间紧凑，

　　无法使用传统的螺纹连接式压力传感器，必须采用表贴元件配合集成式气路块的设计，这时候这个安装件就起到了传感器与气路歧管之间的过渡衔接作用。结构设计上，安装件的侧边引脚完全遵循2.54mm节距的表贴封装规范，每个引脚的宽度、焊盘搭接长度都符合SMT贴片工艺的要求，过回流焊时不会出现立碑、虚焊的问题，同时安装件的本体采用和传感器封装兼容的耐高温材质，焊接过程中不会出现形变导致的定位偏移。很多新手工程师在做这类紧凑气路设计时，经常会直接把传感器贴在PCB上再外接硅胶管导气，这种方式不仅装配效率低，长期使用后硅胶管老化容易出现漏气，而且设备受振动时管路拉扯会直接作用在传感器引气口上，容易造成传感器损坏，采用这种集成式歧管安装件后，气路直接通过歧管块的孔道对接传感器引气口，不需要额外的软管连接，整个气路的密封可靠性大幅提升，同时装配时只需要将安装件和传感器一同过SMT焊线，后续直接和歧管块对位锁紧即可，装配效率比软管连接方式提升数倍。设计过程中还充分考虑了安装公差的补偿，安装件和传感器配合的定位面预留了微小的间隙余量，即使传感器贴片时存在±0.1mm的位置偏差，也能顺利和歧管块的气路孔对接，不会出现因为公差累积导致的装配卡滞。另外安装件的整体高度控制在4.4mm，这个高度是和传感器本体高度匹配的，整个传感单元贴装完成后总高度不会超过PCB上方5mm，对于内部空间高度受限的便携设备来说，这个尺寸边界可以给结构工程师预留更多的上层空间排布其他元件。

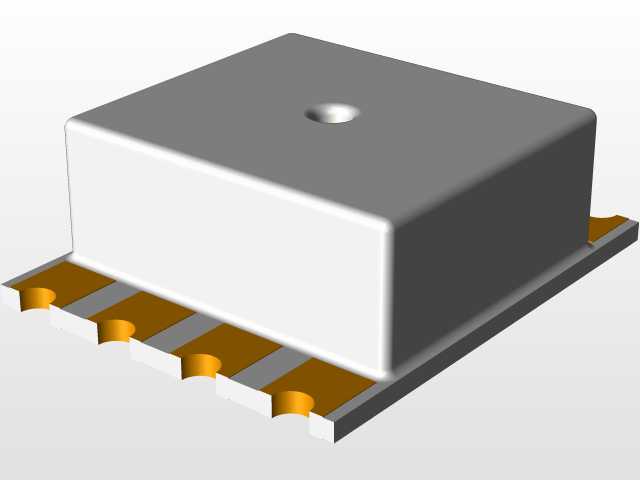

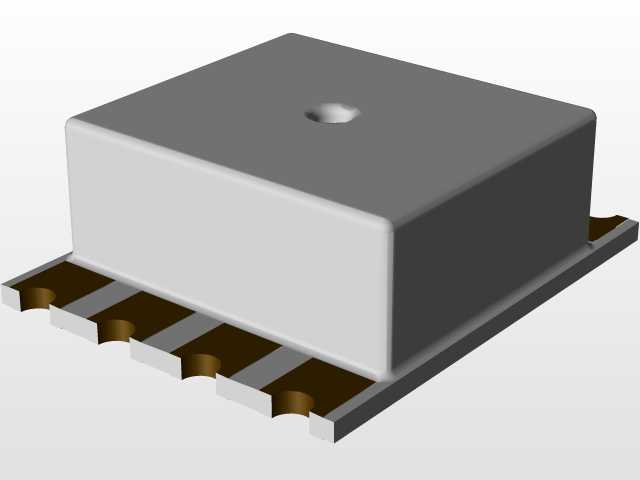

　　在做三维建模的时候，这个模型严格按照实际封装尺寸绘制，每个引脚的位置、顶部引气孔的直径、本体的倒角细节都和实物一致，工程师在做设备整体装配干涉检查时，可以直接调用这个模型进行虚拟装配，提前排查安装空间不足、气路对接偏斜这类问题，避免实际打样后出现装配故障。从功能特性上来说，这个安装件除了起到气路衔接的作用，还能对传感器本体起到一定的防护作用，歧管块和安装件锁紧后，传感器的引气口完全被包裹在对接结构内部，不会受到外界粉尘、水汽的直接侵蚀，能提升传感器在复杂工业环境下的使用寿命。很多工业现场的小型气动设备，之前因为没有合适的表贴传感器安装结构，不得不选用体积更大的螺纹安装式传感器，导致整个气路模块的体积无法压缩，采用这类适配SMD传感器的歧管安装件后，整个压力检测单元的体积可以缩小60%以上，完全满足便携化、小型化设备的设计需求。建模过程中对安装件的每个细节都做了还原，包括引脚的弯折角度、本体的脱模斜度、顶部定位孔的沉台结构，这些细节都是实际生产装配中必须考虑的工艺要素，比如引脚的弯折角度直接决定了贴片时的焊锡爬升高度，沉台结构则是为了安装密封垫圈提升气路密封性，这些细节如果在建模时被忽略，后续做结构验证时就会出现和实物不符的问题，导致干涉检查结果失真。
