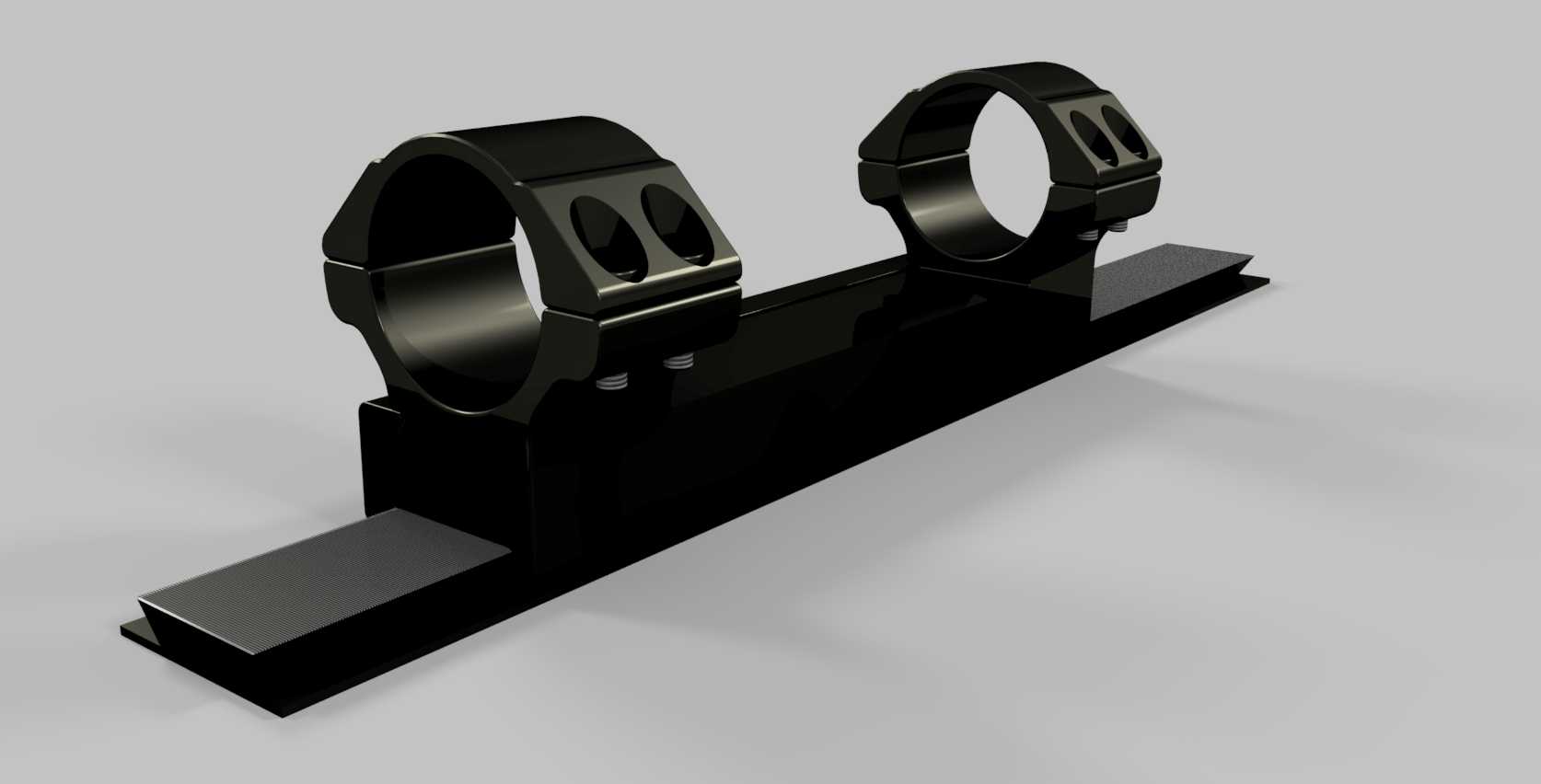

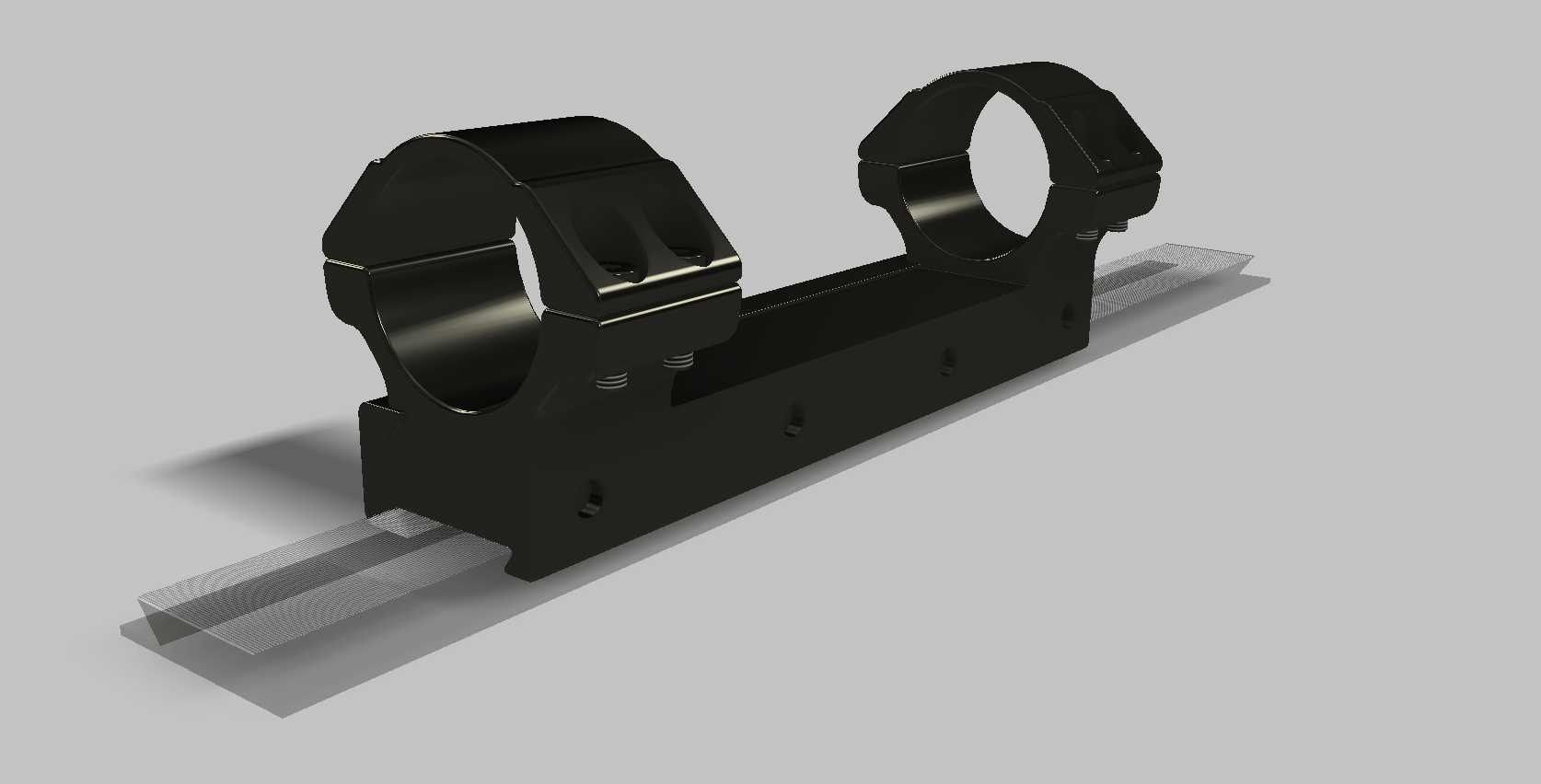

50mm管径高阻尼一体式瞄准镜安装支架

　　在轻武器光学附件配套领域，瞄准镜安装支架是直接影响光学设备使用精度、抗冲击性能的核心连接部件，本次涉及的一体式高阻尼镜座，主要适配外径50mm的瞄准镜镜身，配套标准皮卡汀尼导轨完成安装，多用于民用射击运动、狩猎场景的步枪配套，也可在部分战术训练设备的模拟瞄准单元上使用。从实际使用场景来看，这类一体式镜座相比分体式抱环结构，最大的优势是两个镜身固定环的同轴度由底座本体加工精度保证，不需要安装时反复调整两个抱环的对齐度，能大幅降低瞄准镜装夹后的应力，避免镜身长期受不均匀夹持力导致的光轴偏移问题。设计阶段首先要明确安装边界：底部的导轨卡槽完全适配标准皮卡汀尼导轨的截面尺寸，卡槽两侧的锁紧结构采用横向螺钉顶紧的方式，

　　安装时不需要额外的专用工具，用常规内六角扳手即可完成锁紧，锁紧后底座与导轨之间的配合间隙控制在0.02mm以内，能承受枪械击发时的连续后坐冲击，不会出现移位问题。镜身固定部分的两个抱环采用上下分体式结构，每个抱环配置两颗锁紧螺钉，螺钉的拧紧力矩有明确的设计区间，既保证足够的夹持力避免瞄准镜在冲击下滑动，又不会因为夹紧力过大夹伤瞄准镜镜身的外表面。高阻尼特性的实现，一方面是底座本体采用高强度铝合金整体铣削成型，材料本身的阻尼特性可以吸收一部分后坐产生的振动，另一方面抱环与镜身接触的内表面做了微纹理处理，配合适当的预紧力，能在不损伤镜身的前提下增大接触摩擦力，即使在连续大口径枪械的后坐冲击下，瞄准镜的位置偏移量也能控制在精度允许范围内。

　　外形尺寸上，底座的总长度根据两个抱环的中心距确定，适配50mm管径瞄准镜的常规目镜物镜间距，安装后瞄准镜的轴线高度与导轨面的距离经过优化，既保证贴腮瞄准的舒适度，又不会因为高度过高导致瞄准基线过长影响射击稳定性。设计过程中需要重点考虑几个工程细节：首先是两个抱环内孔的同轴度公差，必须控制在0.01mm以内，否则装夹后镜身会产生弯曲应力，长期使用会导致瞄准镜内部镜片移位；其次是底部导轨卡槽的定位面平面度，要保证和导轨上表面完全贴合，避免安装后出现俯仰方向的应力；另外所有锁紧螺钉的安装孔都做了沉头处理，螺钉拧紧后头部不会突出零件表面，避免勾挂携行装具。从结构强度验证的角度，这类镜座需要通过连续冲击测试，模拟上千次击发后的位置偏移量，

　　确保偏移量在1MOA以内，满足实际使用的精度要求。和传统的分体式镜座相比，这种一体式结构的安装效率更高，不需要在导轨上反复调整两个抱环的间距，出厂时两个抱环的位置就已经固定，用户只需要将镜座整体卡在导轨上锁紧，再放入瞄准镜拧紧抱环螺钉即可完成安装，大幅降低了普通用户的安装调试难度。另外，整体式的底座结构刚性更好，在极端温度环境下的形变更小，无论是低温户外狩猎还是高温环境下的训练使用，结构尺寸的稳定性都比分体结构更有优势。抱环的开合结构采用铰接式设计，上半环可以绕一侧的销轴转动，安装瞄准镜时不需要完全拧下螺钉，只需要松开螺钉翻开上半环即可放入镜身，减少了小零件丢失的风险。零件的表面处理采用硬质阳极氧化，黑色哑光表面不会产生反光，避免使用时暴露位置，同时氧化层的硬度较高，日常携行中的磕碰摩擦不容易产生划痕，能长期保持外观完整性。在安装边界的适配性上，底部的导轨卡槽长度覆盖了三个皮卡汀尼导轨槽位，锁紧点位于卡槽的中间位置，锁紧力分布均匀，不会因为单点锁紧导致底座翘起。镜座的整体重量经过优化，在保证结构强度的前提下尽可能去除多余材料，底座侧面和底部都做了减重槽设计，不会给枪械增加过多的额外负重，影响携行和据枪的稳定性。
