本田GL1100摩托车气门正时调节专用塞具

　　在摩托车售后维修与发动机装配环节，气门正时的校准精度直接决定了配气机构的工作稳定性，一旦正时偏差超出允许范围，轻则出现动力输出迟滞、怠速抖动，重则引发气门撞击活塞的恶性机械故障，这款适配本田GL1100车型的正时塞，就是专门针对该款水平对置四缸发动机的正时校准工序开发的专用工装。日常维修作业中，很多维修人员会借用通用塞规进行正时定位，但GL1100的正时检查孔位于缸头侧盖的特殊位置，通用塞具的配合间隙过大，插入后容易出现径向晃动，导致凸轮轴转角定位出现1到2度的偏差，别小看这微小的角度差，对应到气门升程的误差就会超过0.2毫米，高转速工况下很容易出现配气相位失准。这款正时塞的设计完全贴合GL1100的缸头检查孔尺寸，

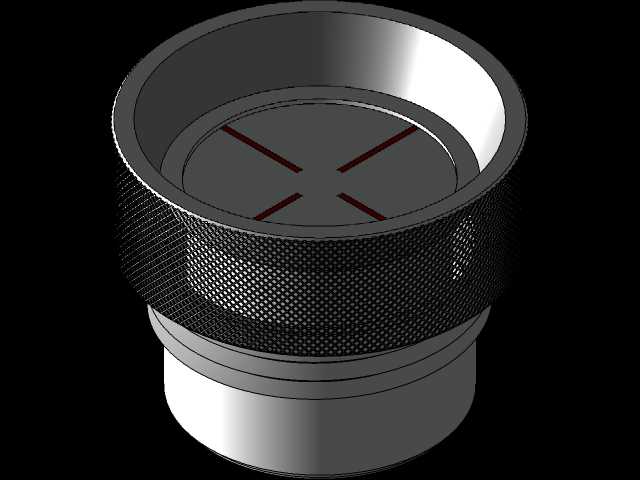

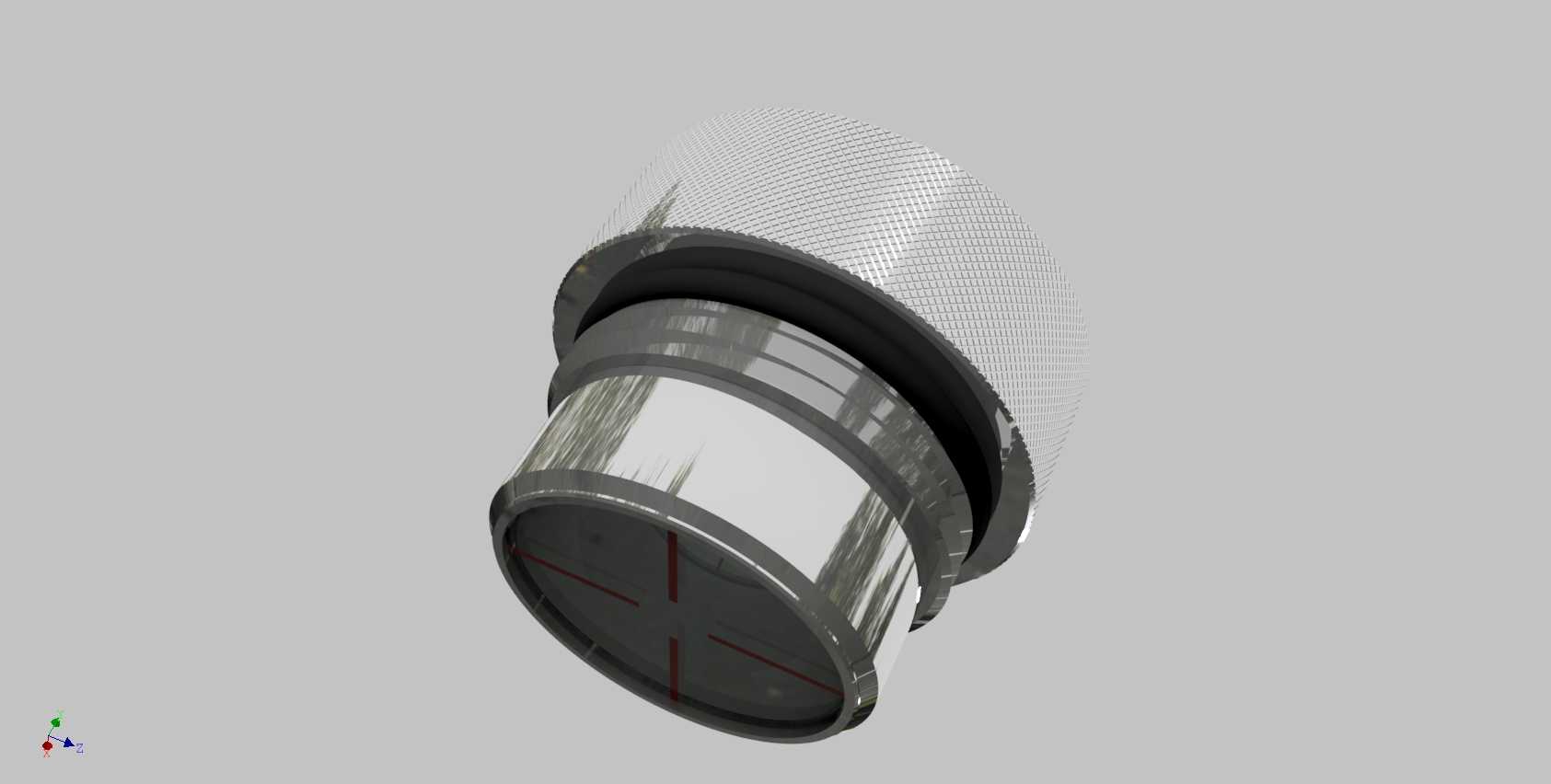

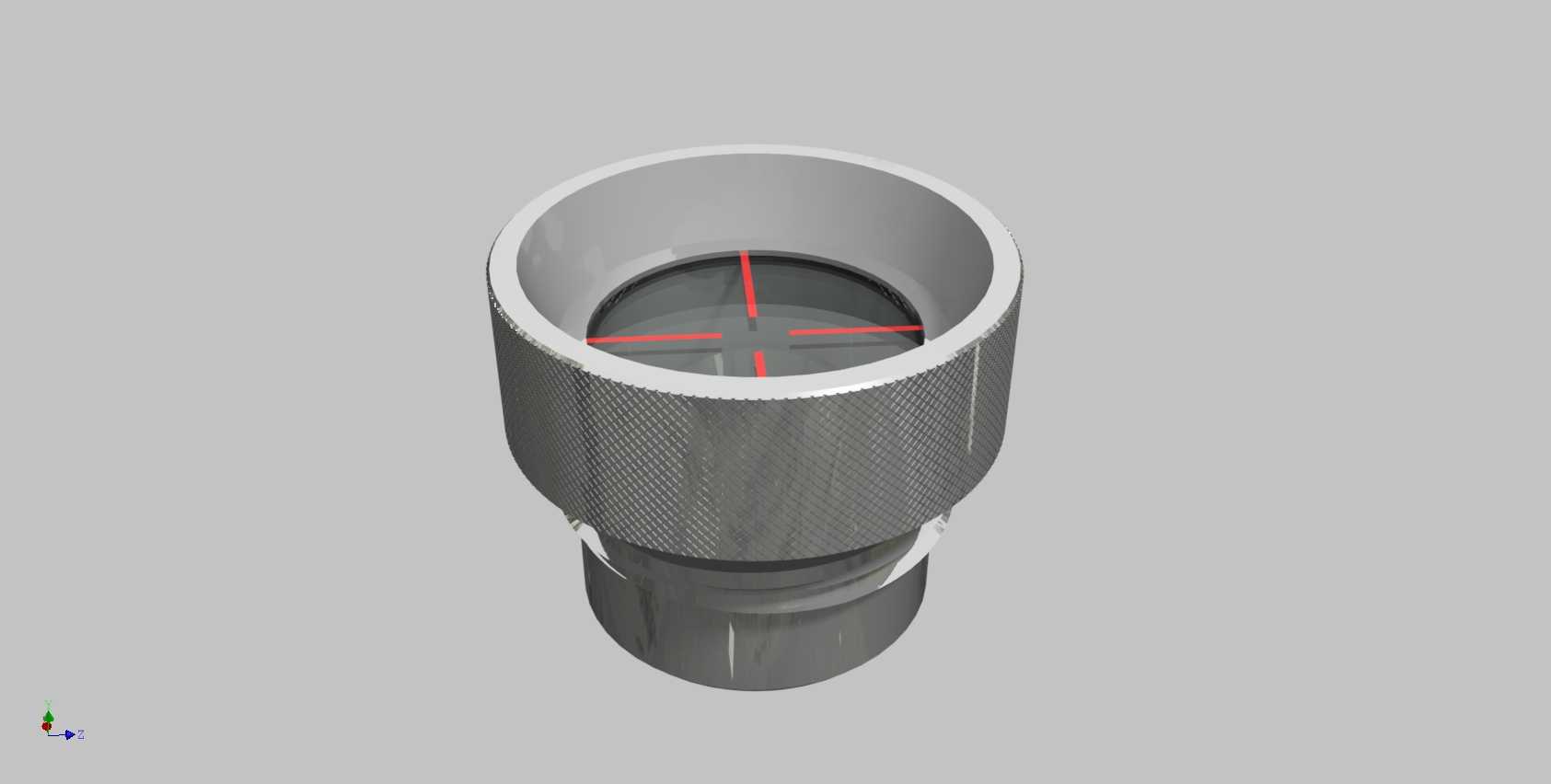

　　上部的滚花握持段做了网纹滚花处理，表面粗糙度控制在Ra1.6到Ra3.2之间，既保证手部握持时有足够的摩擦力，不会在插拔过程中打滑，又不会因为滚花齿距过尖锐划伤操作人员的手部。下部的插入段采用间隙配合设计，与缸头检查孔的配合公差控制在H7/g6区间，插入后径向旷量小于0.05毫米，能够精准卡入凸轮轴端的定位卡槽，确保凸轮轴处于规定的正时位置，不需要反复调整角度确认定位状态。从结构设计来看，这款正时塞采用一体式车削加工结构，没有拼接焊缝或者装配结构，整体刚性更强，长期反复插拔使用也不会出现连接松动的问题。上部的筒身内径刚好可以容纳正时检查时的观察视野，内部的十字定位标线与凸轮轴端的标记线完全对齐时，就代表配气相位处于标准位置，

　　操作人员不需要额外借助反光镜反复观察孔内的标记，从筒身上端就可以直接完成对位，大幅缩短单缸正时校准的作业时间。安装边界方面，这款正时塞的插入段长度经过精准测算，插入到位后端面刚好抵在凸轮轴定位台肩位置，不会因为插入过深触碰缸头内部的气门弹簧或者凸轮型面，也不会因为插入深度不足导致定位失效。滚花段的外径比检查孔直径大8毫米，形成天然的限位台阶，插入到设定深度后台阶面会贴合在缸头外表面，操作人员可以通过触感判断是否安装到位，不需要反复测量插入深度。实际维修场景中，进行GL1100的气门间隙调整、正时链条更换、凸轮轴检修作业时，都需要用到这款塞具完成正时锁定，相比通用的定位工具，它的适配性更强，不需要现场打磨修配就能直接使用，

　　尤其适合批量维修作业或者品牌售后站点的标准化维修流程。设计过程中还考虑了不同使用环境的适配性，整体采用金属材质加工，表面做了防锈处理，即使在维修车间的油污环境中长期存放，也不会出现锈蚀卡滞的问题，滚花段的齿深经过优化，不容易嵌塞油污和金属碎屑，日常维护只需要用柴油擦拭干净就能继续使用。不同于市面上通用的正时工具，这款塞具完全针对GL1100的缸头结构做了匹配，插入段的端部做了15度的导向倒角，插入时不需要反复对准孔位，顺着倒角就能顺利滑入检查孔，避免硬插导致的孔口螺纹或者密封面损伤。筒身内部的十字标线采用蚀刻工艺加工，不会因为长期擦拭或者油污附着出现标线模糊的问题，对位时红色的标记线与金属底色形成明显反差，即使在车间光线不足的环境下也能快速识别对位状态。从结构强度来看，筒身的壁厚设计为3毫米，既保证了整体重量轻便，操作人员单手握持没有负重感，又有足够的刚性，即使不小心掉落在水泥地面上也不会出现筒身变形或者标线错位的问题，正常使用场景下的使用寿命可以覆盖上万次维修作业。在装配工序中，使用这款正时塞定位时，不需要额外拆卸缸头的其他周边附件，只需要打开正时检查孔的密封螺塞，将塞具插入到位就可以完成凸轮轴的正时锁定，之后就可以进行正时链条张紧度调整、气门间隙测量等后续工序，相比传统的拆盖对位方式，作业效率可以提升60%以上，同时也避免了拆卸缸盖带来的密封垫损坏、密封面渗漏等次生故障风险。
