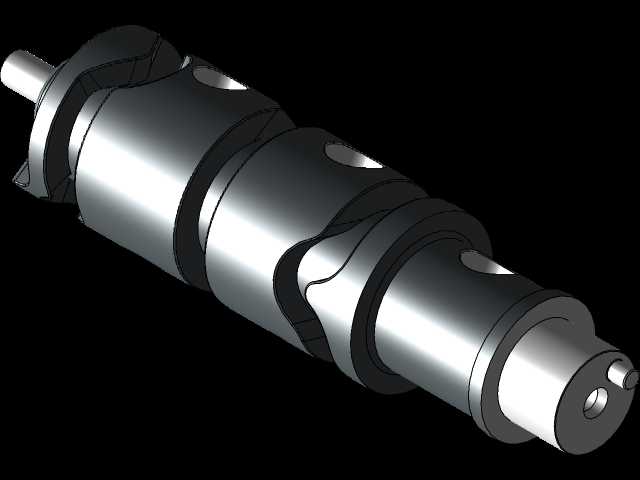

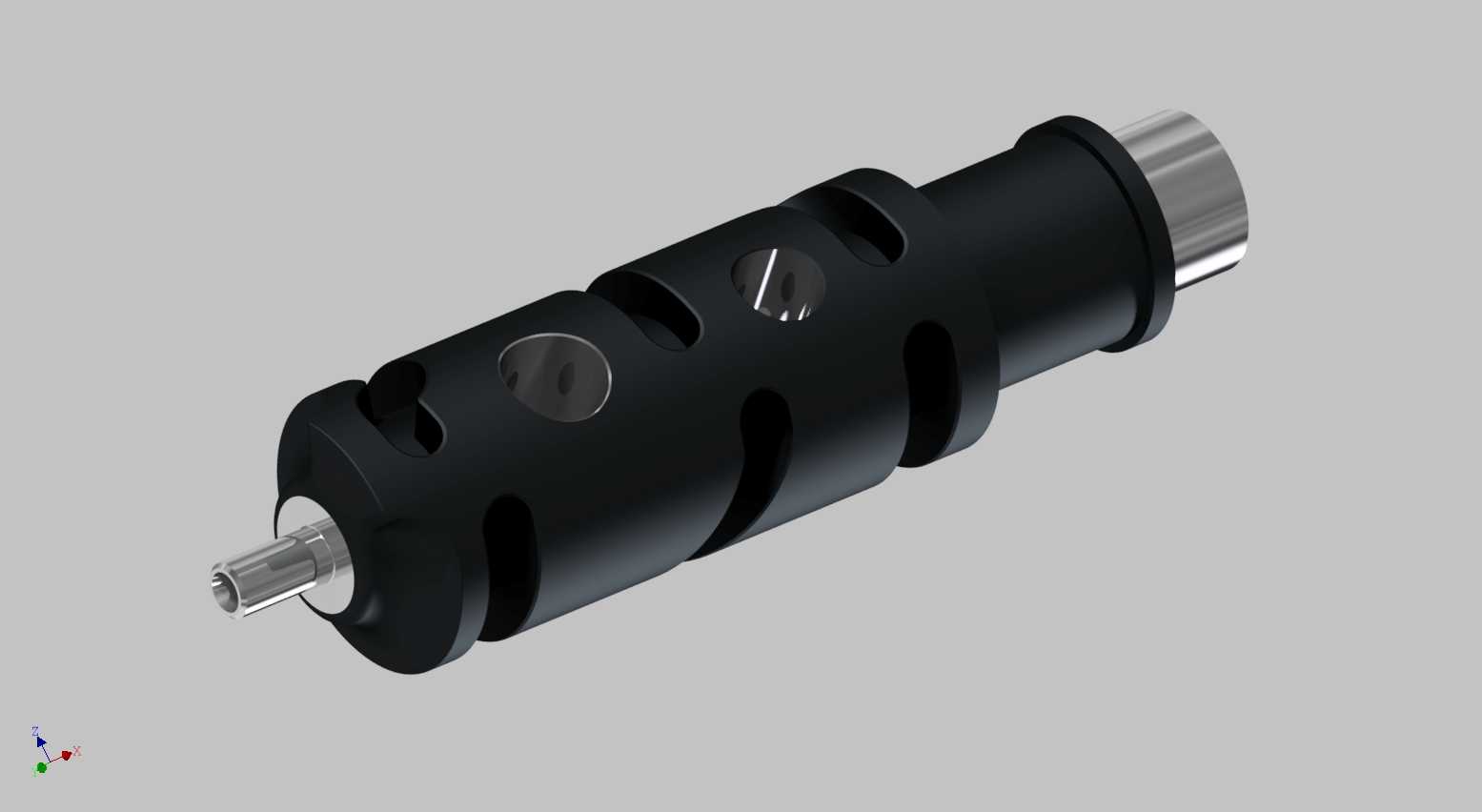

本田GL1100摩托换挡鼓结构三维数模

　　在大排量摩托车的动力传动系统中，换挡鼓是实现挡位切换的核心执行部件，直接决定了换挡操作的顺畅度与挡位定位的可靠性，这款适配本田GL1100车型的换挡鼓结构，完全按照实车装配尺寸完成三维建模还原，可直接用于摩托车传动系统的结构验证、维修测绘参考以及改装方案的适配校核。

　　从实际装车场景来看，该换挡鼓安装于发动机曲轴箱内部的变速机构腔室，两端通过衬套与箱体轴承位配合，可绕自身轴线做定轴转动，其外圆柱面上加工有三段连续的空间曲线导槽，分别对应不同拨叉的驱动轨迹，当骑手操作换挡踏板带动换挡臂转动时，换挡臂端部的棘爪会推动换挡鼓端部的定位棘轮，带动鼓身转过固定角度，导槽内的拨叉销会沿着曲线槽的轨迹做轴向移动，进而带动对应挡位的滑移齿轮在花键轴上滑动，完成不同挡位齿轮副的啮合切换，实现动力传输路径的改变。

　　设计层面上，这款换挡鼓的导槽曲线经过精准的行程匹配，每个挡位对应的鼓身转角误差控制在极小范围内，避免出现挡位脱挡、挂挡不到位的问题；鼓身主体采用中空结构设计，在保证整体刚性的前提下有效降低了零件自重，减少换挡转动过程中的转动惯量，让换挡操作的脚感更轻盈；两端的金属轴颈做了高精度的同轴度约束，与箱体衬套配合的间隙控制在合理公差范围内，既保证转动灵活无卡滞，又能避免径向窜动导致的拨叉行程偏差。鼓身表面的多个径向开孔一方面是为了减轻零件重量，另一方面可作为润滑油的流通通道，让变速箱内的机油能够顺利进入导槽与拨叉销的配合面，形成稳定的油膜降低滑动摩擦，减少长期使用后的磨损量，提升部件的使用寿命。

　　从安装边界来看，该换挡鼓的总长度、两端轴颈的直径与配合长度、导槽的轴向位置与深度、端部棘轮的齿形与分度角度都完全匹配原车的装配尺寸，安装时不需要对箱体、拨叉、换挡定位机构做任何修改，可直接替换原有部件；鼓身外圆与周边齿轮、拨叉臂的安全间隙经过校核，在整个转动行程内不会出现运动干涉，保证换挡动作全程顺畅。定位机构配合的凹槽位置精度直接决定了挡位的定位准确性，建模过程中对每个凹槽的位置、深度、斜面角度都做了精准还原，确保换挡时的定位钢珠能够准确卡入凹槽，给骑手清晰的挡位吸入感，同时避免行驶过程中因振动出现自动跳挡的问题。

　　对于摩托车维修从业者、改装设计人员以及机械结构学习者来说，这个三维数模可直观展示换挡鼓的工作原理与结构细节，帮助理解摩托车变速机构的动作逻辑，也可作为同类车型换挡机构设计、改装的参考依据，在进行传动系统优化时，可基于该模型调整导槽曲线，改变换挡行程与挡位顺序，适配不同的动力输出特性需求。
