单缸弯头结构动力装置三维建模

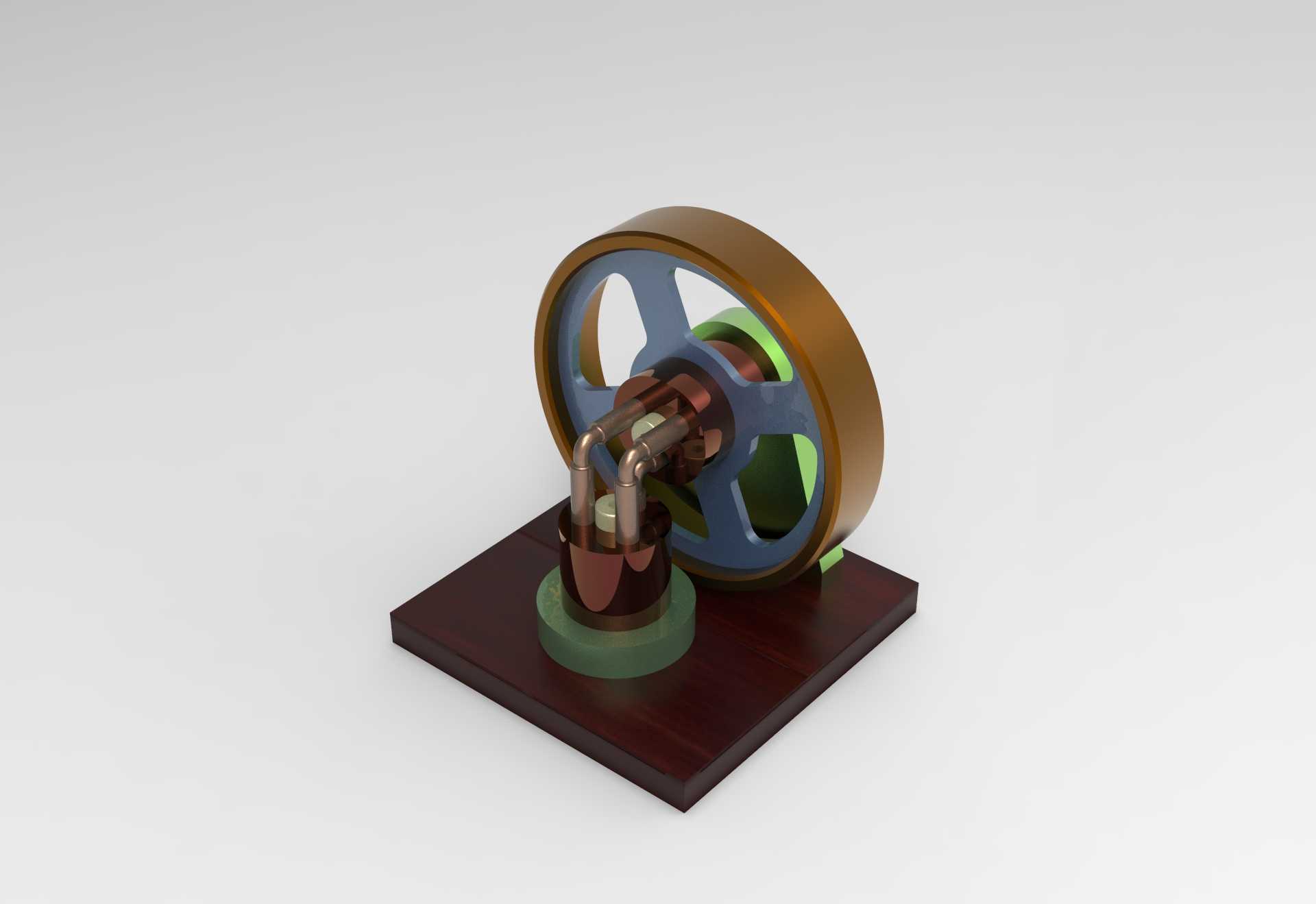

　　这套弯头结构的动力装置模型，还原了小型单缸外燃式动力单元的完整结构，常被应用在教学演示、科普展品以及小型趣味动力装置的开发场景中，不少高校的工程认知实训、机械原理课程都会用到同类型的实体装置，用来直观展示热能向机械能转换的完整过程，帮助学习者理解曲柄连杆机构的运动逻辑。从结构设计来看，整套装置采用立式单缸布局，核心的缸体部分设置了弯头式的管路接口，区别于常规直连式的缸头结构，这种弯头设计一方面可以适配特定方向的管路排布需求，在紧凑的安装空间内灵活调整介质输入的走向，避免管路与周边飞轮、带轮部件产生运动干涉，另一方面也能在一定程度上延长介质的流通路径，优化缸内的能量作用效率。装置的动力输出端集成了大直径的飞轮结构，

　　飞轮采用轮辐式减重设计，外圈设置了加厚的轮缘结构，依靠自身转动惯量储存能量，有效抵消活塞往复运动产生的转速波动，保证整套装置运转的平顺性，飞轮侧方同轴布置了带轮结构，可以通过皮带向外输出扭矩，驱动小型发电机、水泵或者其他低负载的从动设备。整套装置的承载底座采用方形板式结构，设计时预留了四个角位的安装孔位，能够直接通过螺栓固定在工作台或者展示台面上，底座上方设置了阶梯式的支撑结构，分别对缸体组件、曲轴轴承位进行独立支撑，保证各运动部件的同轴度公差控制在合理范围内，避免运转过程中出现卡滞、异常磨损的问题。从设计思路上，建模过程中优先保证了各运动部件的间隙配合关系，活塞与缸壁之间预留了合理的配合间隙，曲轴的曲柄销与连杆大头、

　　活塞销与连杆小头的铰接位置都按照实际装配要求设置了转动间隙，能够直接用于运动仿真演示，直观展示活塞上下往复运动通过连杆转换为飞轮旋转运动的完整过程。外形尺寸方面，整套装置的长宽尺寸控制在小型桌面级设备的范围内，高度方向不会超过常规实验台的置物架限高，安装时不需要额外改造现有台面，只需要保证安装平面的平面度公差满足要求，避免底座受力不均导致的曲轴偏磨问题。在实际应用中，这类小型动力装置除了教学演示用途外，也常被改装为小型手工动力装置的核心单元，搭配小型锅炉组件即可实现独立运转，不少机械爱好者制作的复古动力模型也会采用类似的弯头缸体结构，兼顾结构辨识度与运转可靠性。建模过程中对各零件的壁厚、过渡圆角都做了符合工艺要求的处理，

　　缸体部分的弯头管路采用圆弧过渡，避免介质流通时出现直角拐点造成的阻力损失，飞轮的轮辐与轮缘连接处设置了圆角过渡，降低应力集中风险，底座的支撑筋结构也按照受力方向做了优化，保证在装置运转振动的工况下不会出现结构共振或者疲劳损坏的问题。
