带立杆矩形金属底座支撑构件

　　这类带单立杆的矩形金属底座，在工业装配、展示工装、实验室架设场景里的出镜率一直不低，很多人做结构设计的时候容易忽略这类基础支撑件的细节，总觉得一块板焊根杆就能用，真到现场装的时候才会发现各种适配问题。先从实际应用场景说，它最常见的用途是作为小型工装的承载基座，比如电子厂流水线旁的作业指导书挂架、质检工位的小型检测表安装座、门店里的小型展示牌支撑，甚至部分轻型实验设备的可调支架底座，都能看到这类结构的身影，核心作用就是靠平整的矩形底板提供稳定的支撑面，通过垂直立杆承接上部的挂载件，避免上部结构出现倾覆、晃动的问题。

　　从功能特性上看，这个构件的设计逻辑完全围绕稳定支撑展开，矩形底板的四个边角做了圆角过渡，不是为了好看，是实际使用中避免锐角刮伤操作人员、刮蹭相邻设备的漆面或者线缆，很多新手做设计的时候喜欢做直角底板，现场装配的时候工人搬抬很容易被割伤，后期做表面处理的时候直角位置的镀层或者漆层也容易因为应力集中出现脱落。底板表面做了锤纹肌理处理，一方面是提升金属表面的耐磨性能，日常放置的时候轻微的磕碰、摩擦不会留下明显划痕，另一方面这种肌理也能减少底板和放置面之间的真空吸附，搬移的时候不会因为贴合太紧密出现吸住台面的情况，尤其是在光滑的大理石检验台、不锈钢工作台面上使用的时候，这个细节的实用性非常突出。

　　设计思路上，立杆和底板的连接采用了根部嵌装的结构，不是简单的表面焊接，立杆的下端嵌入底板预设的安装孔内，再做周边的焊接固定，这种连接方式比直接平焊的抗弯折强度高至少40%，日常使用中哪怕上部挂载的重量出现偏载，也不容易出现立杆根部焊缝开裂、立杆歪斜的问题。立杆的直径和底板的厚度、长宽尺寸是做过配重匹配的，按照常规的使用工况，上部挂载重量不超过5kg的时候，整个支撑结构的抗倾覆系数能达到1.8以上，完全满足日常工业场景的安全使用要求，不需要额外在底板上打膨胀螺丝固定，放置在平整台面上就能直接使用，移动和调整位置都非常方便。

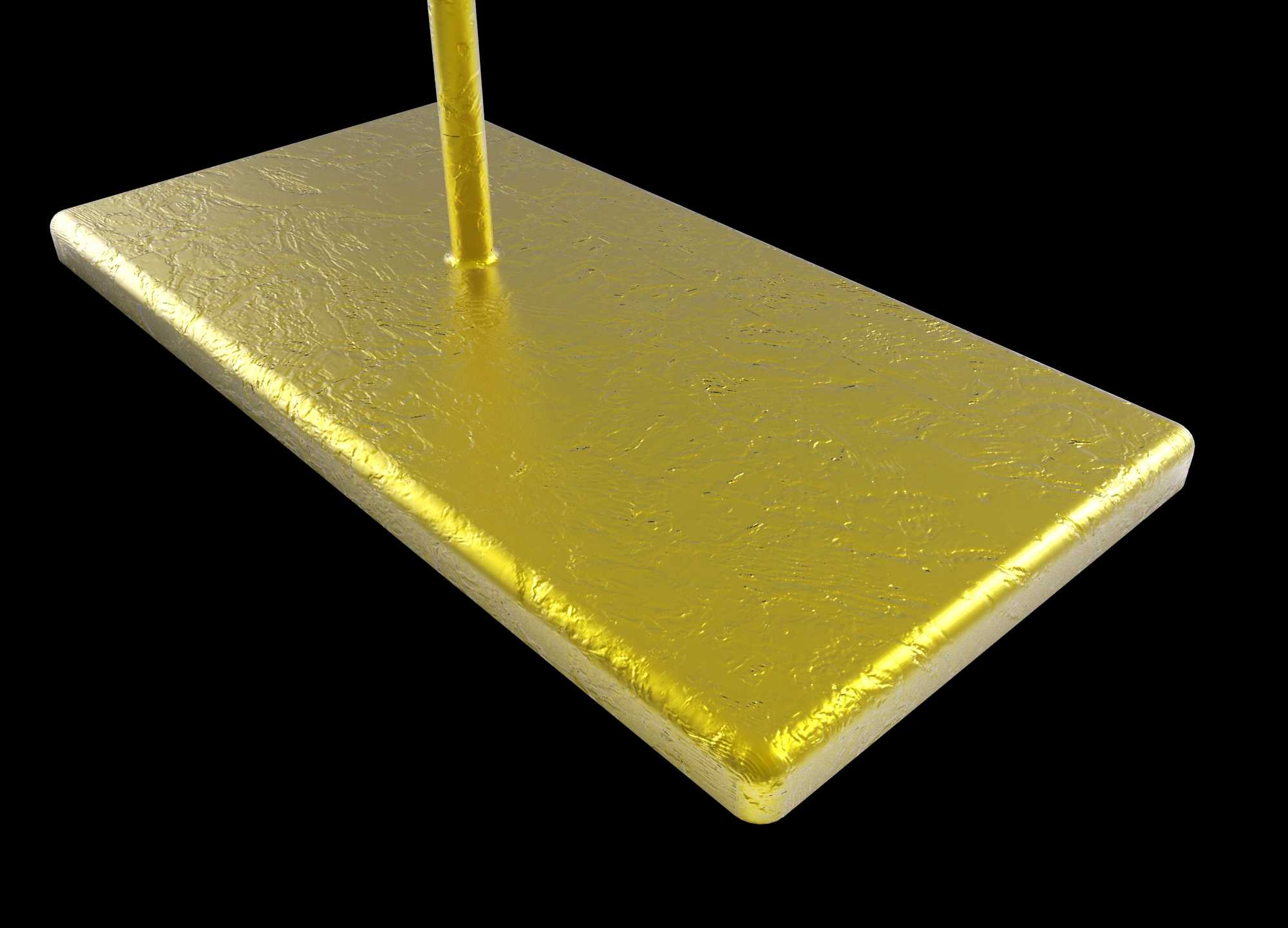

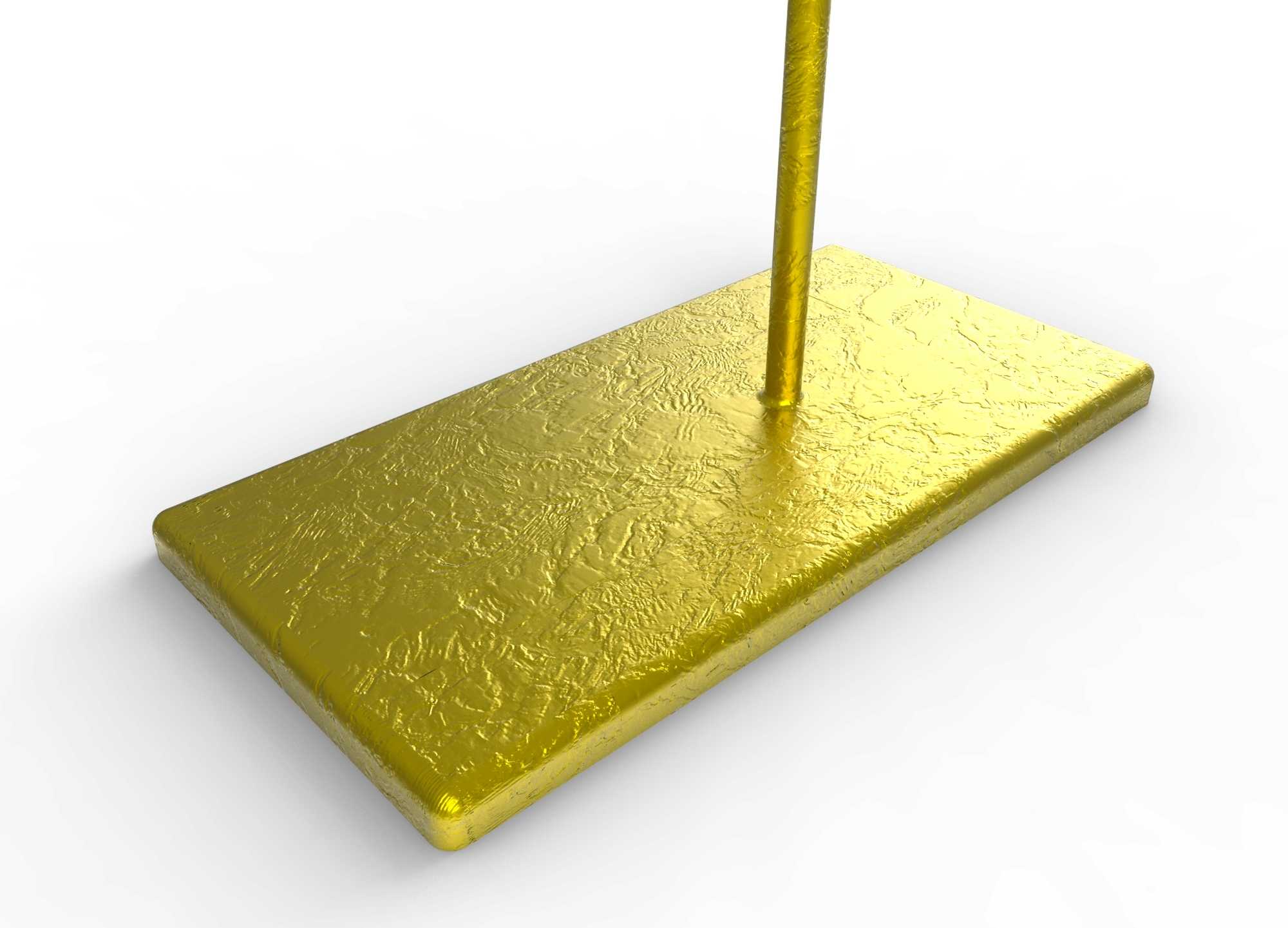

　　说到外形尺寸和安装边界，这类底座的长宽比例一般控制在3:2左右，图中这款的底板长度大概在200mm、宽度130mm、厚度8mm，立杆直径12mm、外露高度根据使用需求可以做裁切调整，安装的时候需要注意，上部挂载件的重心不能超出底板的投影范围太多，如果需要挂载偏心的构件，最好在重心偏移的对侧增加配重块，或者在底板上预留的安装孔位上锁螺丝固定到台面上。立杆的顶端可以根据需求加装不同的转接件，比如夹头、旋转接头、安装法兰，适配不同的上部挂载需求，不需要额外对立杆做二次加工，只要匹配对应直径的锁紧件就能完成装配。

　　很多人做这类支撑件建模的时候，容易忽略底板的平面度要求，实际生产中这类金属底座的底板平面度要控制在0.2mm以内，如果平面度超差，放置在台面上会出现晃动感，哪怕立杆做的再垂直，上部的挂载件也会出现歪斜。另外立杆和底板的垂直度公差要控制在0.1mm/100mm以内，不然立杆越高，上部的偏移量就越大，不仅影响美观，还会导致重心偏移降低稳定性。表面处理的选择上，如果是在潮湿环境使用，可以做镀锌或者喷塑处理，如果是在干燥的室内工装场景，做氧化或者锤纹漆处理就足够，耐磨性能和外观质感都能满足要求。
