140mm嵌入式按键式面板锁结构设计

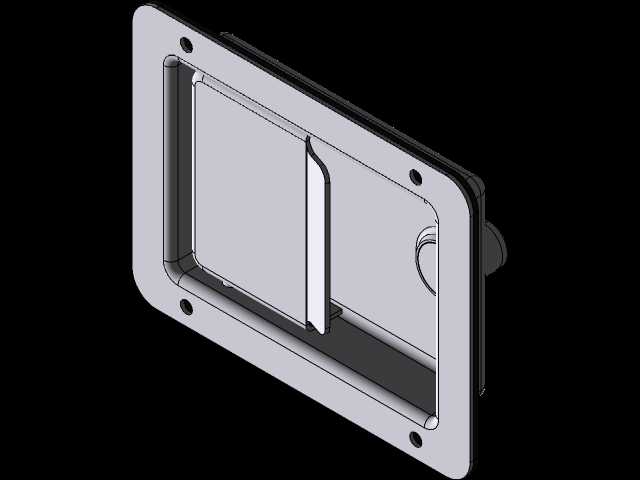

　　在工业柜体、特种车辆舱门、户外设备箱这类需要频繁启闭、同时要求锁具不突出安装面避免剐蹭的应用场景里，嵌入式按键锁的使用占比一直很高，本次设计的140mm规格按键式面板锁，就是针对这类场景做的适配优化。先从安装边界说起，这款锁的安装开孔尺寸匹配140mm规格的标准面板开孔，外框采用圆角矩形设计，安装后锁具面板与安装面完全齐平，没有突出的操作部件，既可以避免设备转运、人员通行时剐蹭锁具造成损坏，也能减少灰尘、水渍在锁具缝隙的堆积，适配户外、车间多尘多水的使用环境。

　　从功能特性来看，这款锁采用按键触发的启闭结构，不需要额外配置钥匙，按压面板上的内嵌按键即可带动内部锁舌回缩，实现解锁动作，锁舌采用侧出式方舌结构，伸出长度足够保证锁合后的锁紧强度，避免舱门、柜门因为设备振动出现意外松脱的情况。锁体的内部传动结构做了简化设计，按键与锁舌之间通过摆杆传递动作，没有冗余的传动零件，既降低了加工装配的复杂度，也减少了长期使用后的故障点，传动部件的接触面做了光滑过渡处理，操作时按键的按压行程适中，反馈清晰，不会出现卡滞、虚位的问题。

　　设计过程中首先考虑的是安装兼容性，锁的外框安装边预留了四个对称的安装孔位，采用沉头孔设计，安装后螺丝头完全沉入孔内，不会突出面板表面，适配不同厚度的门板安装，只需要在对应门板上开出匹配的嵌装槽，将锁体嵌入后从正面拧入沉头螺丝即可完成固定，不需要在门板背部额外做固定结构，安装效率很高。锁的面板部分做了两种外观质感的适配，一种是黑色哑光喷塑处理，适配工业柜体、设备箱的常规工业风外观，另一种是亮面镀铬处理，适配对外观质感要求更高的特种车辆、高端设备舱门使用，两种面板的内部安装尺寸完全一致，可以根据使用场景灵活替换，不需要修改门板的开孔尺寸。

　　在实际使用场景中，这类锁常被用在工程车辆的侧边工具舱、工业控制柜的柜门、户外通讯设备箱的箱门、发电机组的外罩舱门位置，这些场景的共同特点是锁具需要具备一定的防撬能力，同时操作要足够便捷，不需要随身携带钥匙就能快速启闭，而且锁具不能突出安装面，避免在狭窄空间内剐蹭作业人员或者其他设备。这款锁的锁舌在锁合状态下，与门框的锁扣配合间隙控制在很小的范围内，不会出现门板晃动的情况，同时锁体内部设置了复位弹簧，松开按键后锁舌会自动弹出，关门时不需要额外操作按键，直接推压门板即可完成锁合，使用起来非常便捷。

　　从结构设计的细节来看，锁的嵌装壳体采用一体冲压成型，没有拼接焊缝，整体结构强度更高，嵌装后与门板的贴合度更好，按键部分做了内嵌式设计，按键表面比锁具面板低2mm左右，避免搬运过程中意外碰撞按键导致误解锁。锁舌的滑动部位做了导向槽设计，锁舌伸缩过程中全程沿着导向槽运动，不会出现偏斜、卡滞的情况，即使长期使用出现磨损，导向结构也能保证锁舌的动作顺畅。另外锁体的内部空间做了密封结构预留，在面板与嵌装壳体的配合位置可以加装密封胶条，满足户外使用时的防水防尘需求，不需要额外修改锁体结构就能达到IP65左右的防护等级，适配户外露天放置的设备使用。

　　在选型适配的时候，只需要确认门板的开孔尺寸匹配140mm规格的嵌装要求，门板厚度在适配范围内，就可以直接选用这款锁，不需要额外做定制化修改，锁的整体结构紧凑，嵌装深度较浅，不会占用柜体内部过多的安装空间，对于内部空间紧张的小型设备箱也能很好适配。相比传统的外露式挂锁、转舌锁，这款嵌入式按键锁的外观更整洁，防盗性能更好，操作更便捷，同时维护成本很低，内部结构没有易损件，长期使用只需要定期在传动部位添加少量润滑脂即可保证动作顺畅，不需要频繁更换零件。
