小型壁式保险柜轻型安全锁结构设计

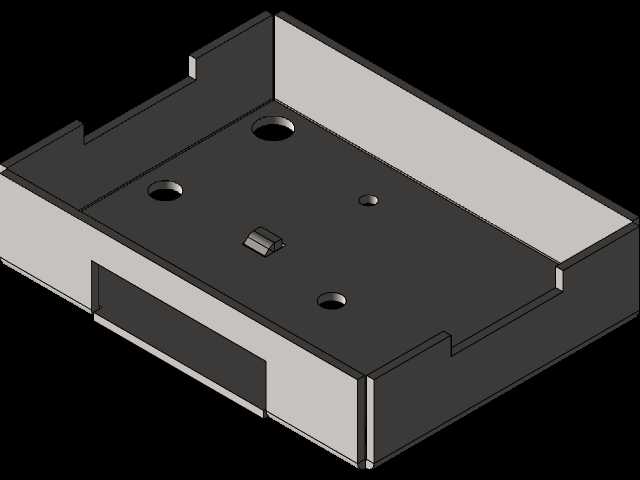

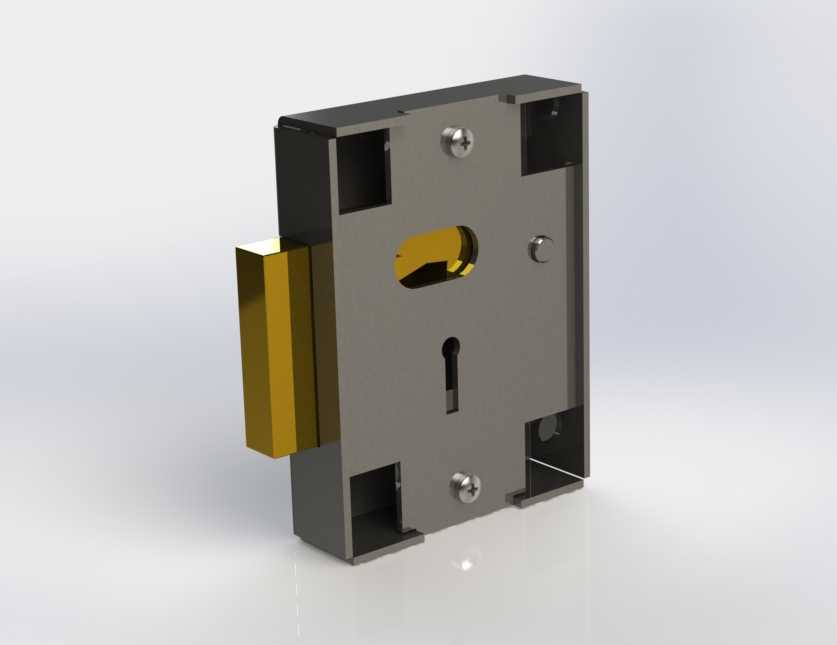

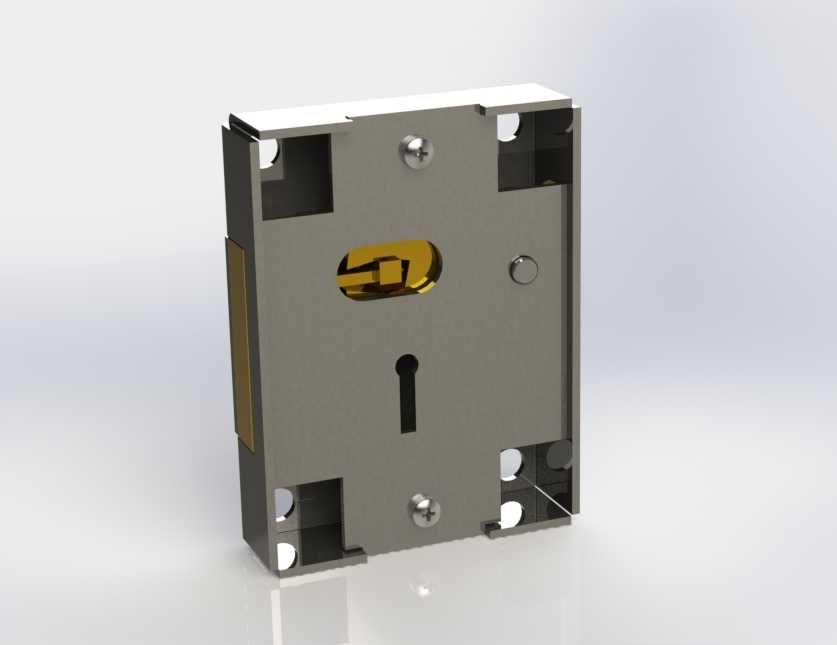

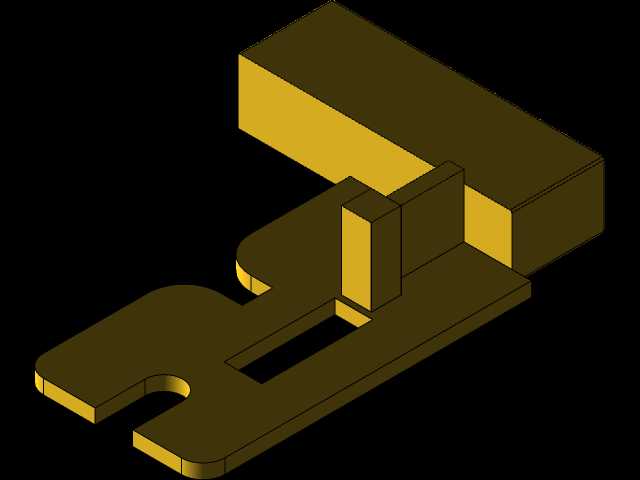

　　这款锁具的设计定位非常明确，就是针对嵌入墙体安装的小型保险柜做配套锁止部件，这类保险柜通常安装在家庭衣帽间、酒店客房衣柜、办公室隐蔽墙体位置，安装时会嵌入墙体预留槽位，外部仅露出柜门面板，对锁具的整体厚度、安装适配性有非常严苛的要求，不能因为锁体自身尺寸过大挤占保险柜内部的储物空间，也不能因为结构突出导致柜门无法贴合墙面安装。从结构布局来看，锁体采用了方正的薄型盒式主体设计，主体外壳采用冷轧钢板冲压成型后做发黑防锈处理，四个角位预留了沉头安装孔位，安装时可以直接通过螺丝固定在保险柜柜门的内侧预留安装位上，沉头孔的设计可以保证螺丝安装后不会突出锁体表面，避免锁体安装后与柜门内部的其他部件产生运动干涉。锁舌部分采用了实心铜质方舌结构，

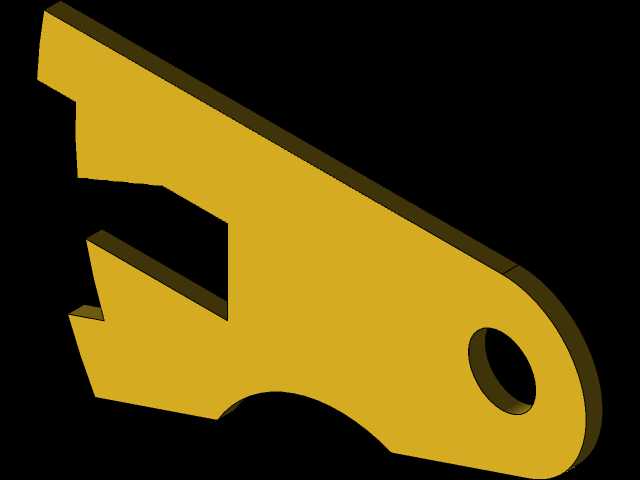

　　伸出长度经过精准核算，锁止状态下可以完全插入保险柜柜体侧方的锁舌插孔内，方舌的截面尺寸经过强度校核，能够承受一定程度的暴力撬动载荷，铜质材质的选用一方面是保证锁舌长期伸缩运动的耐磨性能，另一方面也能避免长期使用出现锈蚀卡滞的问题，即使在南方潮湿的安装环境下也能保持顺畅的伸缩动作。锁体内部的传动结构做了简化优化，没有多余的冗余部件，钥匙插入锁芯后转动即可直接带动锁舌完成伸缩动作，传动路径短，传动效率高，长期使用的故障率更低，锁芯安装位做了防钻结构设计，锁芯外侧对应位置的锁体外壳做了局部加厚处理，能够抵御普通电钻的暴力破坏尝试。在安装边界的适配设计上，锁体的整体外轮廓尺寸控制得非常紧凑，厚度方向的尺寸经过压缩，

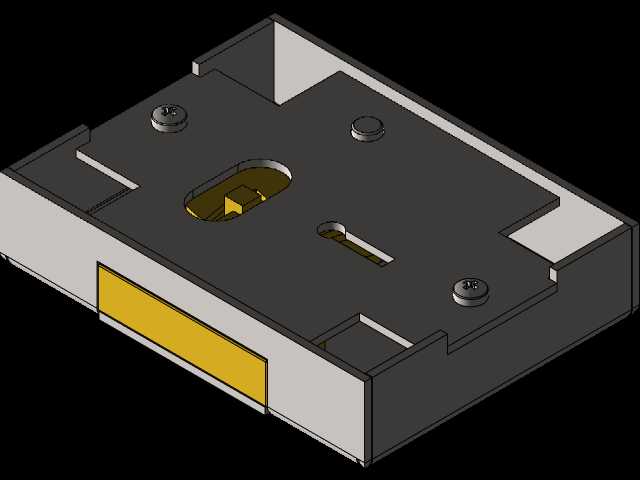

　　适配市面上绝大多数厚度在6到10毫米之间的小型保险柜柜门，锁体背部做了平整化处理，不需要在柜门内侧额外铣削沉台就可以直接贴装，降低了柜门的加工难度，也减少了生产环节的加工工序。锁体侧面的锁舌伸出位置做了导向槽结构，锁舌伸缩过程中全程被导向槽约束，不会出现偏摆卡滞的问题，即使锁舌受到侧向的撬动载荷，导向槽也能分担大部分载荷，避免传动结构受力变形。从实际使用场景来看，这类轻型安全锁不需要承担高安防等级金库门那样的极端防破坏要求，核心需求是在紧凑的尺寸限制下，提供稳定可靠的锁止功能，同时兼顾安装便捷性和长期使用的可靠性，设计过程中特意规避了复杂的多锁舌联动结构，单锁舌的设计既满足了小型保险柜的安防需求，也把锁体的整体成本控制在合理区间，

　　适合批量配套生产。锁体上的各个固定螺丝都采用了标准的十字沉头螺丝，配件通用性强，后期维护更换不需要特殊定制配件，锁芯采用通用的弹子锁芯结构，钥匙丢失后可以很方便地更换适配的锁芯，不需要整体更换锁体，降低了后期的维护成本。在细节处理上，锁体所有的冲压边缘都做了去毛刺处理，安装和维护过程中不会划伤操作人员的手部，锁舌的伸出端面做了小圆角处理，锁止过程中可以顺畅导入柜体的锁舌插孔，不会因为加工误差导致锁舌与插孔边缘卡滞。锁体内部的运动部件都预留了合理的配合间隙，不会因为温度变化产生的热胀冷缩导致运动卡滞，在-10℃到60℃的使用环境温度范围内都能保持顺畅的动作，适配不同地区的使用环境。
