机加工用阶梯式角度定位V型块组

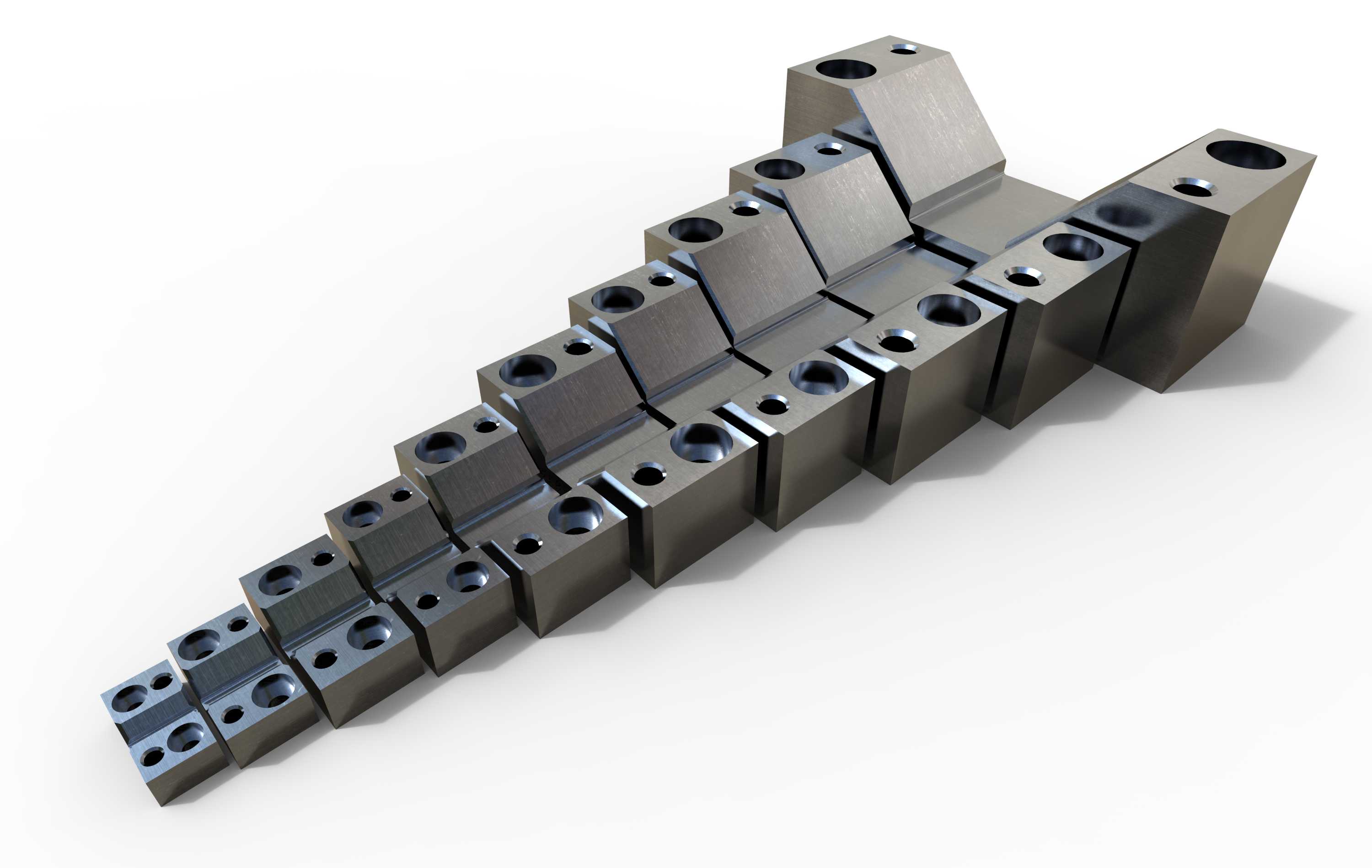

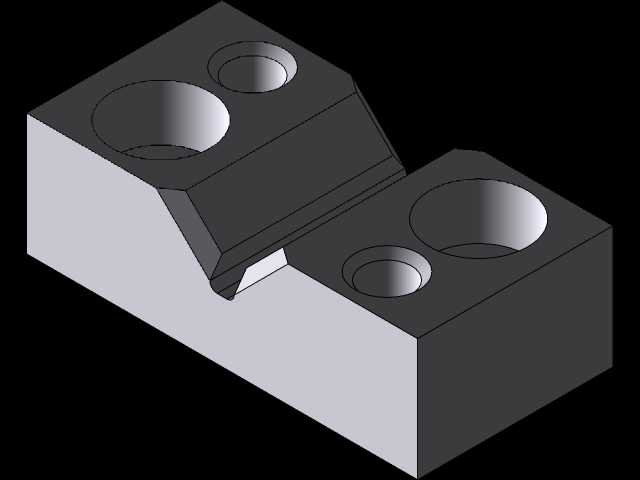

　　这套成组的角度定位块，是机加工工装夹具里常用的定位支承元件，主要用于轴类、带斜面零件装夹时的角度定位与高度支承，在普通铣床、磨床、加工中心的工装配置中十分常见，也可用于三坐标检测时的工件辅助支承定位。整套元件采用成组阶梯式排布设计，不同单元的倾斜工作面角度统一，高度依次递增，可适配不同直径、不同装夹高度的工件定位需求，无需额外叠加垫片调整高度，减少装夹时的辅助调整时间。每个定位块的基体为方正的矩形结构，底面为精加工平面，可直接贴合机床工作台面、平口钳固定钳口或者夹具基础板的T型槽台面安装，块体上开设的贯通安装孔为沉孔结构，可直接使用内六角螺栓穿过孔位将定位块锁紧在基础板上，沉孔设计可保证螺栓头部完全埋入块体内部，

　　不会突出工作面干涉工件装夹。倾斜的定位工作面经过精加工处理，表面粗糙度满足定位支承要求，可与工件的定位基准面紧密贴合，避免装夹时出现定位偏移。设计时首先考虑了成组使用的互换性，所有同规格定位块的安装孔位尺寸、工作面倾斜角度、基准面形位公差保持一致，可根据装夹需求单独取用单个块体，也可多个块体并排拼接使用，支承更长的轴类工件或者大尺寸斜面零件。块体的棱边均做了小倒角处理，避免操作人员拿取时被锐边划伤，也减少工件吊装时磕碰棱边造成定位面损伤的概率。安装边界方面，单个块体的底面长宽尺寸适配常规平口钳的钳口宽度范围，安装孔的孔距符合通用夹具基础板的孔系排布规格，无需额外加工转接板即可直接安装固定。在实际加工场景中，

　　当需要铣削轴类零件上的平行平面、钻削斜面上的孔系或者磨削斜面时，可根据工件的直径大小选择对应高度的定位块，将工件的圆柱面或者基准斜面靠紧定位块的倾斜工作面，配合压板或者平口钳夹紧即可完成定位，相比自制的焊接角度垫块，这套标准化的定位块组精度一致性更好，长期使用磨损后可单独更换对应块体，无需整套更换，降低工装维护成本。在检测场景中，将定位块放置在三坐标测量机的大理石平台上，可将带斜面的工件支承到合适的检测角度，避免检测探针出现无法到达的测量死角，同时保证工件定位稳定，不会在检测过程中出现位移影响测量精度。设计过程中对每个块体的受力做了简化校核，块体的实体结构可承受常规机加工的夹紧力与切削冲击力，不会出现装夹变形，工作面的厚度足够，

　　长期使用后即使出现轻微磨损，也可通过平磨修复工作面精度，延长元件的使用寿命。整套块组的排布遵循了常用工件的直径覆盖范围，从最小规格到最大规格的高度差可覆盖常规小批量加工中常见的轴类零件直径区间，减少现场工装找寻的时间，提升装夹效率。
