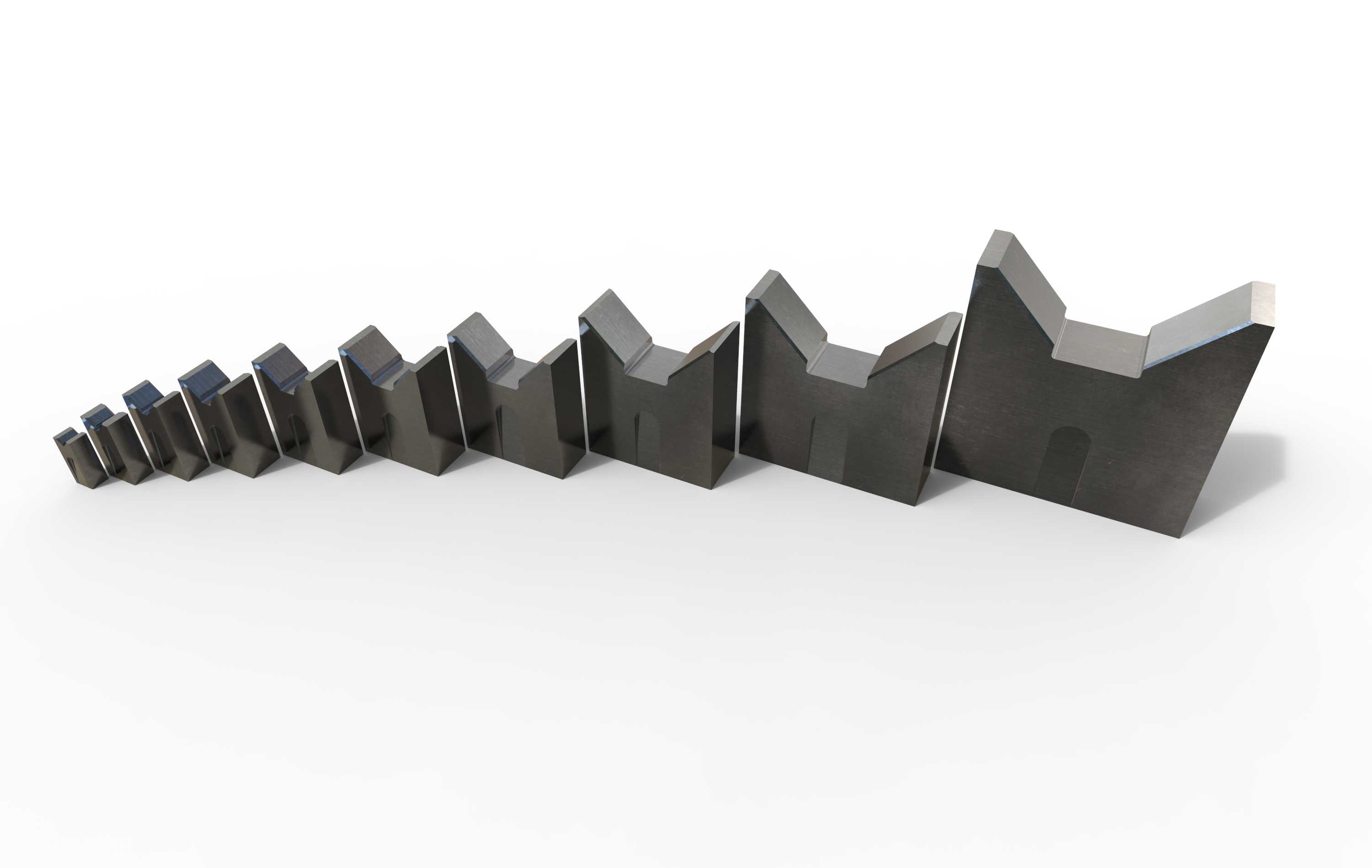

符合GOST12194标准的V型定位角铁组

　　在机械加工、工件检测、工装装夹的日常作业场景里，这类V型定位角铁是车间工位上出镜率极高的基础定位元件，整套角铁覆盖了不同规格的V型开口尺寸，能够适配从细小直径的轴类零件、细长杆类工件到中等直径的圆柱类坯料的装夹定位需求，不管是普通车床的工件预装夹找正、磨床加工时的圆柱面基准定位，还是三坐标检测环节的工件支撑固定，亦或是钳工划线作业时的工件承托，都能依靠这类角铁快速搭建稳定的定位基准，不需要反复调整支撑块的高度与位置，大幅缩短装夹找正的辅助工时。

　　从功能特性上看，这类角铁的V型工作面采用对称式结构设计，两个支撑面的夹角严格遵循标准公差要求，能够保证放置在V型槽内的圆柱类工件的轴线自动与角铁的定位基准面保持平行，避免装夹时出现轴线偏斜导致的加工尺寸超差。整套角铁的底面为精加工的平面基准，能够与机床工作台、检测平台的台面完全贴合，不会出现放置晃动的问题，角铁的非工作面做了倒角处理，去除了加工毛刺，避免操作人员在搬运、装夹过程中被锐边划伤。不同规格的角铁高度做了梯度化设计，当需要支撑长轴类工件时，可以选取对应尺寸的多块角铁组合使用，保证长工件的轴线全程处于同一水平高度，不会出现工件下垂弯曲导致的加工或检测误差。

　　设计这类定位角铁时，首先要明确核心的定位基准逻辑，V型槽的对称中心面必须与角铁的底面、侧面基准保持严格的垂直与平行关系，所有工作面的平面度、粗糙度都要满足工装夹具的精度要求，避免因为基准面本身的形位误差影响工件的装夹精度。角铁的壁厚设计要兼顾刚性与轻量化，过薄的壁板会在装夹压紧力作用下产生形变，导致V型槽开口尺寸变化，影响定位精度；过厚的整体结构则会增加角铁的自重，给日常搬运、工位调整带来不必要的负担。V型槽的开口深度需要匹配对应规格的工件直径范围，保证工件放置后中心高度处于合理区间，既不会因为槽深过浅导致工件装夹不稳容易脱落，也不会因为槽深过深导致工件与槽底发生干涉，无法实现两个斜面的有效接触定位。

　　从安装边界与尺寸适配角度来说，单块角铁的底面长宽尺寸适配常规机床工作台的T型槽间距，可以直接通过压板配合T型螺栓完成固定，不需要额外制作转接底座。不同规格角铁的V型槽开口尺寸覆盖了常见的轴类工件直径区间，小规格角铁可以适配直径几毫米的细长销轴类零件定位，大规格角铁能够支撑直径上百毫米的轴类坯料。角铁的整体高度经过统一的基准校准，同规格角铁的高度公差控制在极小范围内，多块组合使用时不需要额外加垫铜皮或者垫片调整高度，直接放置在平台上就能保证支撑面的等高性。在实际使用过程中，这类角铁还可以配合压板、夹紧器使用，完成工件的压紧固定，避免加工过程中工件出现转动或者轴向窜动，针对需要进行钻孔、铣削平面的轴类工件，依靠这类V型角铁定位能够快速保证加工面与工件轴线的位置度要求，减少反复打表找正的时间。在检测环节，将工件放置在成套V型角铁上，可以快速检测轴类零件的圆度、圆柱度、同轴度等形位公差，检测基准的搭建效率远高于使用可调式支撑块的方案，而且定位稳定性更好，不会因为检测时的接触力导致支撑位置偏移。
