俄标GOST12198系列定位连接块组

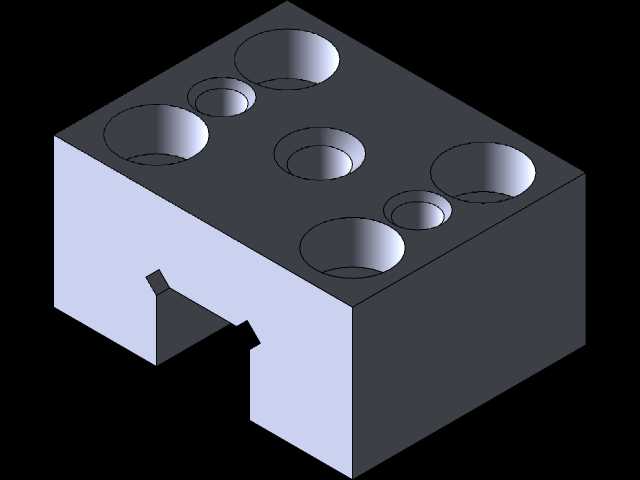

　　这套系列化的连接定位块，是遵循俄标GOST12198规范设计的通用机械连接构件，整套包含10种不同规格尺寸的单体块，覆盖从小型精密工装到中型设备机架的多场景连接需求，在俄系进口设备维保、中俄合作工业产线搭建、适配俄标接口的非标设备开发场景中应用广泛。日常在自动化产线的工位定位、工装夹具的模块拼接、液压阀组的安装基座、输送线的导轨固定座这类场景里，这类标准连接块能大幅减少现场配做的加工量，不需要设计人员从零开始绘制连接基座的结构，直接按照负载需求选用对应规格的块体即可。从结构设计来看，每个单体块都采用一体化铣削成型的方体结构，块体上的安装孔位严格遵循GOST12198的孔距、孔径公差要求，所有孔位都做了孔口倒角处理，

　　既可以避免安装时螺栓刮伤螺纹，也能去除机加工产生的毛刺，防止装配过程中割伤操作人员。块体的基准面都做了平面度管控，安装贴合面的平面度公差控制在0.02mm以内，保证装配后不会出现贴合间隙，避免长期受载后出现连接松动的问题。不同规格的块体高度、宽度、安装孔数量呈梯度变化，最小规格的块体适用于小型电子装配工装的轻载定位场景，安装孔采用22排布的M4螺纹孔，可承受最大500N的横向剪切载荷；最大规格的块体适用于重型机架的连接固定，安装孔采用23排布的M10螺纹孔，可承受最大8000N的静态载荷，整套块组可以覆盖从几十牛到几千牛的不同负载连接需求。设计过程中充分考虑了互换性要求，同规格块体的所有安装尺寸完全一致，不需要额外选配修配，

　　现场更换时直接拆装螺栓即可完成替换，能大幅缩短设备维保的停机时间。块体的侧边都做了0.5mm的圆角处理，避免尖锐棱边造成的磕碰损伤，同时也减少了热处理过程中应力集中导致的开裂风险。从安装边界来看，每个块体的底部都设计了定位止口，可直接卡入对应规格的铝型材槽或者钢板安装槽内，不需要额外做定位销孔就能保证安装位置的精度，安装时只需要将块体卡入预设的安装位，拧入对应规格的内六角螺栓即可完成固定，单块的安装时间不超过2分钟，相比现场焊接或者自制连接座的方式，能节省80%以上的装配工时。在实际使用场景中，这类标准连接块常被用来做气缸的安装基座、传感器的固定支架、导轨的端部挡块、工装板的定位靠山，因为其尺寸完全遵循俄标规范，

　　在对接进口俄系设备时不需要做接口转换，直接替换原有磨损的块体即可，解决了进口配件采购周期长、成本高的问题。设计时还考虑了块体的堆叠使用需求，块体上下端面的孔位是同轴对应设计的，可通过双头螺柱将多个不同规格的块体堆叠组合，形成不同高度的支撑柱，满足不同高度差的安装需求，不需要额外加工不同高度的支撑垫块。所有块体的棱边都做了发黑防锈处理，在常规车间环境下存放不会轻易生锈，适合工厂车间的长期使用场景，不需要额外做表面防护处理。从受力结构来看，块体的壁厚都做了等强度设计，在保证整体强度满足额定载荷的前提下，尽可能去除了多余的材料，相比同负载的自制钢块，单块重量减轻了30%左右，既降低了材料成本，也减轻了安装时的搬运负担。在工装夹具设计场景中，这类系列化连接块可以配合T型槽工作台使用，通过T型螺栓将块体固定在工作台的任意位置，作为工件定位的挡块使用，调整位置时只需要松开螺栓即可滑动调整，不需要重新钻孔攻丝，能大幅缩短工装的调整周期，适合多品种小批量的柔性生产场景。
