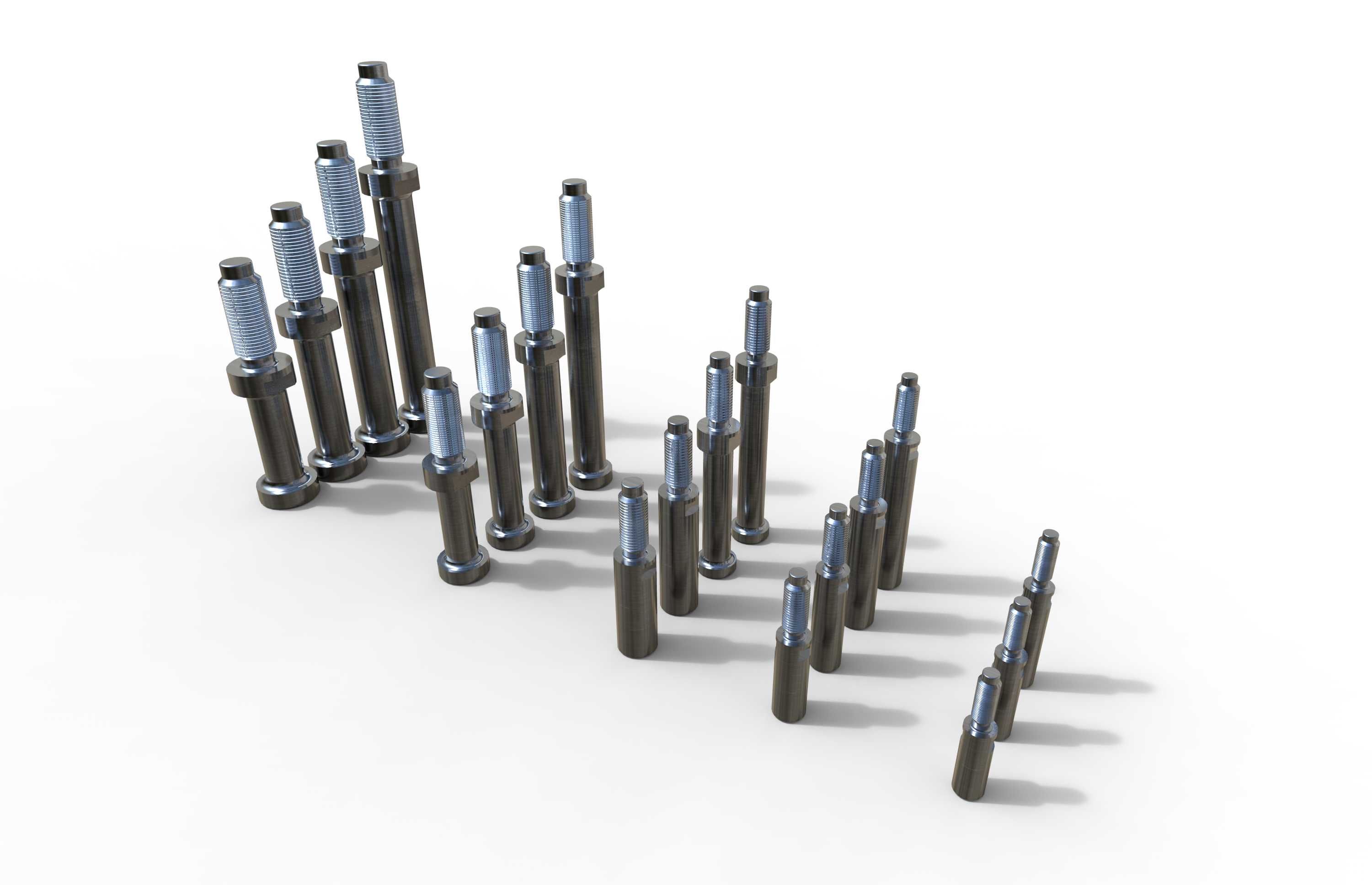

符合ГОСТ12204标准的系列调节支脚结构

　　这类支脚结构广泛应用在各类工业设备的底部支撑场景，从中小型机床的辅助调平支撑、自动化生产线工位的高度微调，到工装夹具的基准面定位、检测平台的水平校准都能见到这类零件的身影，区别于普通固定地脚，带螺纹段的结构可以实现支撑高度的连续微调，在设备安装现场不需要额外加工垫片就能快速找正设备水平度，大幅缩短现场安装调试的周期。从结构设计逻辑来看，这类支脚采用了阶梯轴式的整体结构，下端是大直径的承压端面，直接和地面或者安装基础接触，端面做了小倒角处理，避免安装时边缘刮伤基础漆面，同时能减少应力集中，承压面的平面度控制在合理范围内，保证支撑时不会出现点接触导致的支撑不稳；中间段是光滑的导向轴径，和设备底座的安装孔做间隙配合，

　　安装时可以直接穿入底座预留孔，不需要额外找正，导向段的长度根据不同的调节行程做了梯度设计，覆盖常用的10mm到50mm调节范围，满足不同设备的调平余量需求；上端的外螺纹段和锁紧螺母配合，当支脚调整到合适高度后，拧紧锁紧螺母就能把支脚和设备底座锁死，避免设备运行过程中因为振动导致支脚移位，螺纹采用普通公制粗牙螺纹，自锁性能好，不需要额外加防松垫圈就能满足常规工业场景的防松要求，部分重载型号会在螺纹段预留防松销孔，用于冲击载荷较大的设备场景。从安装边界来看，不同规格的支脚对应不同的设备承重需求，最小规格的支脚承压端直径12mm，单支额定承重可以达到50kg，适合小型检测仪器、桌面型工装的支撑；最大规格的支脚承压端直径达到40mm，

　　单支额定承重可以达到800kg，四支组合使用就能满足3吨以内的中小型设备支撑需求，安装时只需要在设备底座上加工对应直径的光孔，不需要加工螺纹，降低了底座的加工难度，光孔的直径比支脚导向段大0.2mm到0.5mm，预留足够的安装公差，避免因为底座焊接或者加工变形导致支脚无法装入。在实际选型过程中，首先要核算单支支脚的承重，按照设备总重量乘以1.2倍的安全系数再除以支撑点数量，得到单支需要承受的载荷，再对应选择合适规格的支脚，其次要确认需要的调节行程，通常预留15mm以上的调节余量，应对地面不平整带来的高度差，最后要确认安装空间，支脚承压端的直径要大于底座安装孔的直径，避免支脚从安装孔中穿出，同时锁紧螺母的外径要留出扳手操作空间，

　　方便现场调整时可以用扳手拧紧螺母。这类支脚的材质通常采用中碳钢调质处理，表面做发黑或者镀锌防锈处理，适合在常规工业车间环境下使用，部分有防腐需求的场景会采用不锈钢材质，用于食品加工设备、化工设备的支撑，避免锈蚀污染生产环境。在三维建模过程中，这类系列化零件通常采用参数化建模方式，把承压端直径、导向段长度、螺纹规格、螺纹长度作为可变参数，输入不同的参数就能快速生成不同规格的支脚模型，不需要重复建模，建模时要注意螺纹段的收尾结构、各段轴径之间的过渡圆角，这些细节会直接影响后续工程图出图以及数控加工的工艺合理性，过渡圆角的大小要符合机械加工的工艺要求，避免出现无法加工的锐角结构，同时承压端面要和导向段轴线保证垂直度，公差控制在0.05mm以内，保证支撑时的受力均匀，不会出现偏载导致支脚弯曲变形。在装配场景中，这类支脚通常和橡胶减震垫配合使用，在承压端和地面之间加装橡胶垫，可以吸收设备运行产生的振动，减少振动传递到地面，同时增加和地面的摩擦力，避免设备运行时出现移位，部分高精度设备的支脚会在承压端加装球面垫圈，自动适应地面的倾斜角度，保证支脚始终和地面完全接触，不会出现虚支撑的情况，虚支撑会导致设备底座变形，影响设备的运行精度，尤其是机床类设备，支撑点的虚接会直接导致加工精度超差，所以这类可调支脚的结构设计核心就是保证支撑的稳定性和调节的便捷性，在满足承重要求的前提下尽可能简化安装和调整流程，降低现场安装的操作难度。
