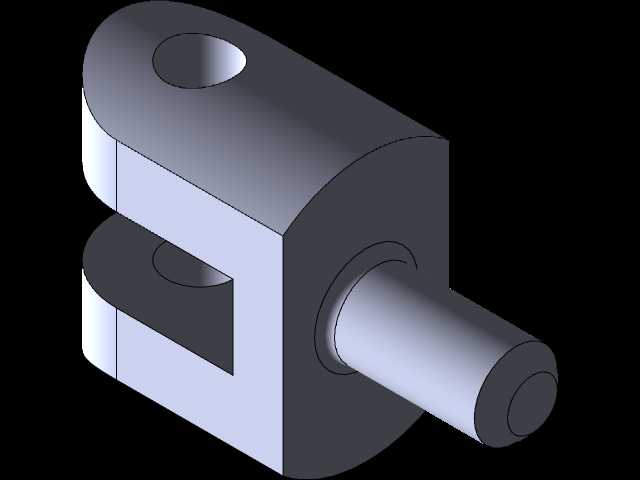

符合ГОСТ4738标准的系列叉形接头结构

　　这套叉形接头是遵循俄标ГОСТ4738设计的全系列铰接连接件，在各类工业设备的连杆传动、铰接支撑场景中应用十分广泛，从重型工程机械的拉杆连接，到轻工自动化设备的摆杆铰接，再到液压气动系统的活塞杆端连接，都能看到这类结构件的身影。不同于单一规格的接头设计，这套模型覆盖了该标准下全尺寸段的规格，不同尺寸的接头对应不同的载荷等级与安装空间需求，能满足不同工况下的选型使用。

　　从结构功能来看，这类叉形接头的核心作用是实现两个构件之间的铰接传动，允许被连接件在铰接轴的垂直平面内做一定角度的摆动，补偿安装与运行过程中产生的位置偏差，避免刚性连接带来的附加应力。接头上部的叉耳部分开有同轴销孔，用于安装铰接销轴，与配套的杆端或耳板形成转动副；下部的柱段为连接段，根据使用场景不同，可以加工成外螺纹、光杆过盈段或是焊接端，实现与拉杆、活塞杆、支撑柱等部件的可靠连接。

　　设计过程中首先遵循标准给定的尺寸约束，不同规格的叉耳宽度、销孔直径、柱段直径、整体高度都严格对应标准中的参数序列，保证同规格接头的互换性，这也是标准件设计的核心要求。叉耳部分的内侧间距需要匹配对应连接件的耳板厚度，预留合理的装配间隙，既不能间隙过大导致铰接晃动量超标，也不能间隙过小造成装配卡滞；销孔的公差带一般选用H7级，与销轴的g6公差形成间隙配合，保证转动灵活的同时控制径向窜动。下部柱段与叉耳的过渡位置设计了圆弧过渡结构，避免应力集中，因为这个位置是接头承受拉压载荷时的应力集中高发区，尤其是在承受交变载荷的工况下，合理的过渡圆角能大幅提升接头的疲劳寿命，避免从根部发生断裂失效。

　　从安装边界来看，不同规格的接头对应的安装空间差异明显，大规格接头的叉耳间距、销孔直径都更大，适配厚耳板、大直径销轴的重载连接场景，安装时需要预留足够的操作空间来穿装销轴、加装开口销或是轴用挡圈等防松零件；小规格接头整体尺寸小巧，适合安装空间紧凑的轻载传动场景，比如小型自动化设备的摆杆连接、仪器仪表的调节机构铰接。在进行配套结构设计时，除了要匹配接头的连接尺寸，还要核算接头的摆角范围，避免接头摆动时与周边构件发生干涉，尤其是在多连杆机构中，多个铰接点的运动轨迹叠加，更需要提前通过三维装配校核运动边界，保证全行程内无卡滞、无碰撞。

　　这类叉形接头在实际使用中，销孔位置是主要的磨损部位，长期往复摆动会导致销孔失圆、配合间隙增大，进而引发传动精度下降、冲击载荷增大的问题，因此在设计时除了尺寸符合标准，还会根据使用工况对销孔部位进行表面强化处理，比如淬火提升表面硬度，或是加装耐磨衬套，延长部件的维护周期。不同规格的接头额定载荷也随尺寸递增，选型时需要根据实际承受的最大拉压力、冲击载荷系数来确定合适的规格，不能仅看安装尺寸匹配就选用过小规格的接头，避免过载导致叉耳变形甚至断裂，引发设备故障。

　　在三维建模过程中，全系列规格采用参数化设计思路，将标准中的各个尺寸参数关联到模型特征中，调整参数即可快速生成对应规格的接头模型，大幅提升系列化零件的建模效率，也方便后续选型时快速调取对应规格的模型进行装配校核。模型还原了接头的所有结构细节，包括过渡圆角、销孔倒角、柱段端部倒角等工艺结构，这些细节虽然不影响核心功能，但在实际加工与装配中都是必不可少的，比如端部倒角能方便柱段装入对应的安装孔，销孔倒角能去除毛刺、方便销轴穿入。
