径向连接M20x1.5螺纹1MPa级压力表

　　在工业流体输送、压力容器配套、液压气动系统搭建的现场，压力参数的直观读取是保障系统稳定运行的核心环节，这款测压仪表的三维结构完全贴合现场安装与读数的实际需求，没有冗余的装饰性设计，每一处结构都服务于测压、安装、读数的核心功能。从实际应用场景来看，这类测压仪表可覆盖供水供气支线管路、小型空压站储气罐端、液压试验台支路、工业锅炉辅机管路等多个场景，只要系统最高工作压力不超过1MPa的工况，都能适配安装，用来实时显示管路或容腔内的静压值，帮助现场巡检人员快速判断系统压力是否处于正常区间，避免超压引发的密封失效、管路爆裂、元件损坏等问题，也能在压力异常偏低时快速排查泄漏、泵阀故障等隐患。

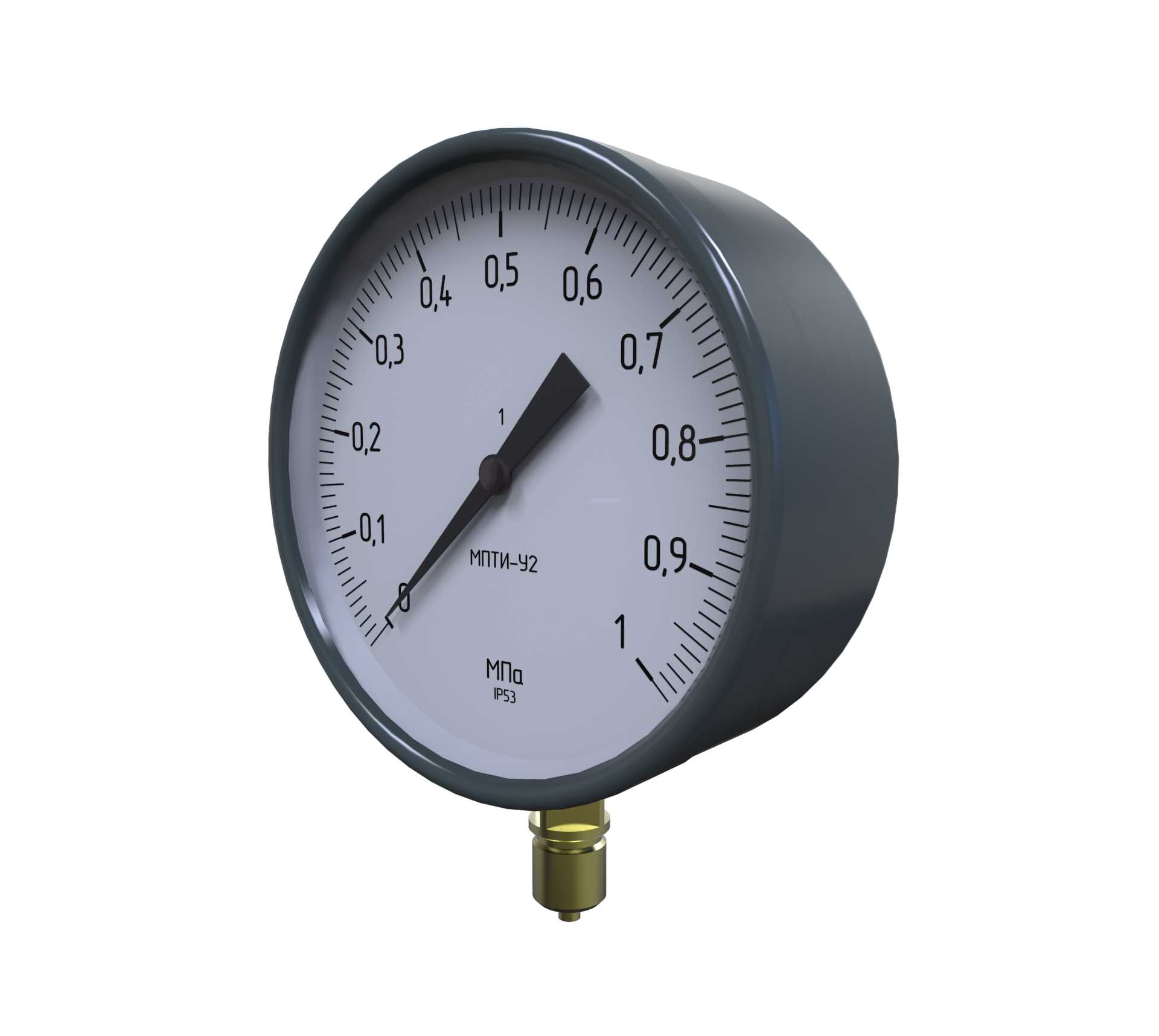

　　从功能特性来看，这款仪表采用弹簧管作为核心测压敏感元件，介质压力从底部接头引入后，驱动弹簧管产生弹性形变，通过连杆机构带动表盘中心的指针偏转，将压力值线性转换为指针的转角，直接在刻度盘上指示出对应的压力数值，整个传动结构做了阻尼优化，在介质存在小幅压力波动的工况下，指针不会出现剧烈抖动，保证读数的清晰稳定。表盘刻度采用0-1MPa的全量程标注，每0.1MPa设置长刻度线与数字标识，每0.02MPa设置短刻度细分，现场读数时可以快速估读到0.01MPa的精度等级，完全满足常规工业现场的测压精度要求。表盘上标注的IP53防护等级，意味着仪表可以应对现场的飞溅水滴、扬尘环境，不需要额外加装防护外罩就能在普通工业车间、室外管廊的常规环境下长期使用，表盘玻璃采用高透光的平板结构，不会因为曲面折射造成读数视差，不管是正对着表盘还是侧方30度角观察，都能准确读取指针指向的刻度值。

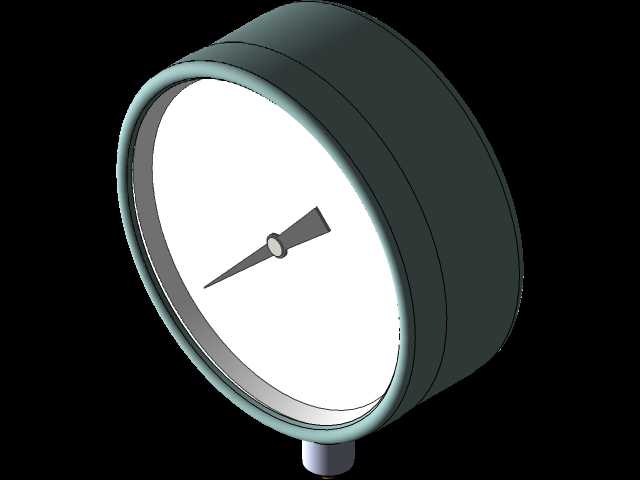

　　从设计思路上，整个模型完全按照实物的装配逻辑构建，表壳采用深灰色冲压壳体结构，侧壁做了圆弧过渡，既可以提升壳体的结构强度，避免安装过程中磕碰造成壳体变形，也能减少棱角处的积灰，方便日常清洁维护。表盘采用白底黑字的高对比度设计，没有多余的装饰色块，哪怕是光线偏暗的车间环境，也能快速识别刻度数值，指针采用黑色楔形结构，尖端做了收窄处理，刚好覆盖刻度线的宽度，读数时不会因为指针过宽遮挡刻度造成误差。底部的压力引入接头采用标准M20x1.5外螺纹设计，这是国内工业测压仪表最通用的安装螺纹规格，现场安装时不需要额外加工转换接头，直接可以和管路、阀组上的对应内螺纹接口匹配，接头端部的密封面结构适配常规的紫铜密封垫或者聚四氟乙烯生料带密封，安装后可以保证1.5倍额定压力下无外泄漏。接头和表壳的连接部位做了加厚处理，避免安装时拧动扳手的力矩过大造成接头根部断裂，表壳的背部设置了泄压安全孔，万一内部弹簧管发生破裂泄漏，高压介质可以从背部泄压孔排出，不会正面冲向读数人员造成安全伤害。

　　从安装边界尺寸来看，这款压力表属于常规径向安装结构，表盘直径为100mm的通用规格，安装时需要在面板或者管路上预留至少110mm的径向操作空间，方便后续拆卸维护时扳手可以卡入接头的六方部位，接头的螺纹旋合长度为12mm，安装时要注意控制旋入深度，避免旋入过深顶坏管路内部的其他元件，也不能旋入过浅造成螺纹啮合不足引发密封失效。仪表整体的轴向厚度（从表盘正面到表壳背部的距离）为50mm左右，安装时要在表壳背部预留至少20mm的散热与操作间隙，不要直接贴靠在墙面或者其他设备表面，避免影响背部泄压孔的正常功能，也能减少相邻设备运行的振动直接传递到表体，延长内部传动机构的使用寿命。整个模型的结构拆分完全贴合实际生产的装配流程，表壳、表盘、指针、传动机构、接头、弹簧管等部件都做了独立的结构还原，不管是用来做管路系统的装配干涉检查，还是用来做工业场景的可视化演示，都能完全匹配实物的安装与外观效果，不会出现和实物尺寸不符造成的安装错位问题。在做三维管路布线设计时，可以直接调用这个模型放置在对应的测压点位置，提前核对安装空间是否足够，接头和相邻管路、阀件是否存在干涉，避免现场安装时才发现空间不足需要重新改管的问题，大幅提升管路设计的效率与现场安装的适配性。
