布氏硬度检测试验机结构设计

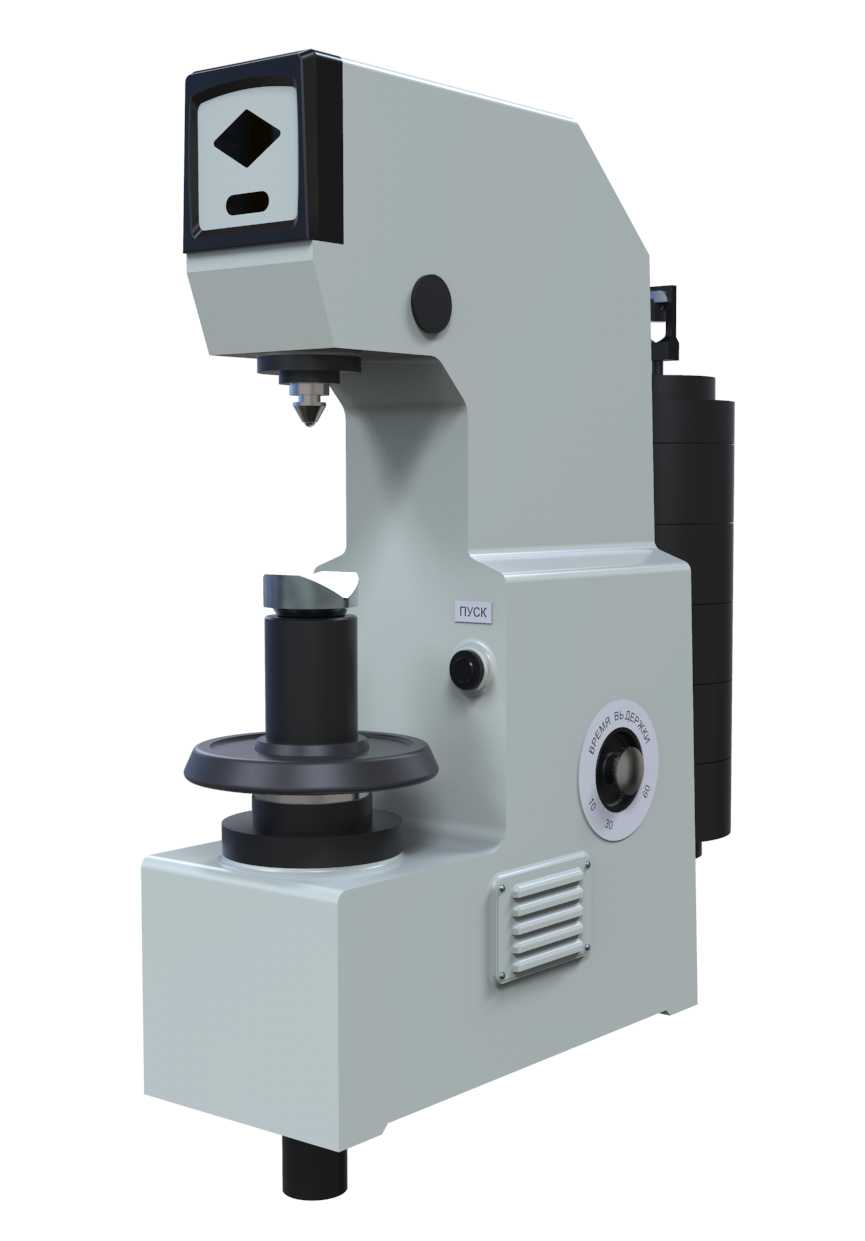

　　在金属材料加工、热处理质量管控、进厂原材料复检的各类场景中，硬度检测是无需破坏工件即可快速判定材料力学性能的核心工序，这款布氏硬度检测设备的三维结构，完全围绕车间与实验室的实际检测需求搭建。从整机布局来看，设备采用C型开式机身结构，这种结构的核心优势是能在保证机身刚性的前提下，留出足够的工件放置空间，检测工位前方无遮挡，操作人员可以快速取放不同尺寸的待测试样，不管是小型的金属试块，还是外形尺寸稍大的轴类、法兰类零件，只要在喉深允许范围内都能顺利放置，不需要额外制作复杂的装夹工装。机身主体采用厚钢板焊接后去应力处理的结构思路，建模时特意强化了受力立柱的截面厚度，避免压头施加试验力时机身出现微变形，影响最终的硬度检测精度，

　　毕竟布氏硬度检测依靠恒定试验力将硬质合金球压入材料表面，压痕深度的微米级偏差都会直接导致硬度值计算出现误差。设备上部的压头组件集成了力值加载机构，内置的砝码加载结构通过杠杆传递稳定的试验力，建模时还原了压头的快换接口结构，可以根据不同的检测标准更换不同直径的硬质合金压头球，适配黑色金属、有色金属、轴承合金等不同材质的检测需求，压头下方的试样台采用升降式结构，手轮驱动的梯形丝杠带动工作台平稳升降，靠近压头时可以微调进给量，避免试样直接撞击压头造成部件损坏，工作台上的旋转托盘可以360度转动，方便调整工件的检测点位，不需要反复挪动重型工件的位置。机身侧面的旋钮是试验力保持时间的调节机构，针对不同硬度的材料，可以设置对应的保压时长，

　　比如检测较软的有色金属时适当延长保压时间，保证压痕成型充分，检测高硬度钢材时缩短保压时长提升检测效率。设备后部的集成模块是力值校准与电气控制单元，建模时预留了标准的安装接口，后期维护时可以直接拆卸侧盖板完成砝码校准、传动部件润滑等操作，不需要拆解整个机身。从安装边界来看，整机底部的安装孔位按照实验室标准工作台的尺寸设计，不需要额外制作大型混凝土基础，放置在水平的硬质工作台面上调平后即可投入使用，设备后部预留了150mm的散热与接线空间，侧面留出300mm的操作维护空间，就能满足日常使用的所有空间需求。操作面板设置在机身前部上方的倾斜面上，操作人员站立操作时视线刚好与面板平齐，可以清晰读取试验力参数、保压时长等设置信息，

　　不需要弯腰或者垫脚查看，符合人机工程学的设计要求。这款设备的结构设计充分考虑了一线检测人员的使用习惯，所有需要频繁操作的手轮、旋钮都设置在人员站立时手臂可及的范围内，试样台的升降行程覆盖了从10mm薄试块到200mm高工件的检测范围，日常检测中常见的型材、锻件、热处理零件都能直接装夹检测，不需要额外配备增高垫块。机身下部的散热槽结构按照电气元件的散热需求排布，保证长时间连续作业时控制单元的温度处于合理区间，避免过热导致的力值控制偏差。
