台式表面划线量规三维结构设计

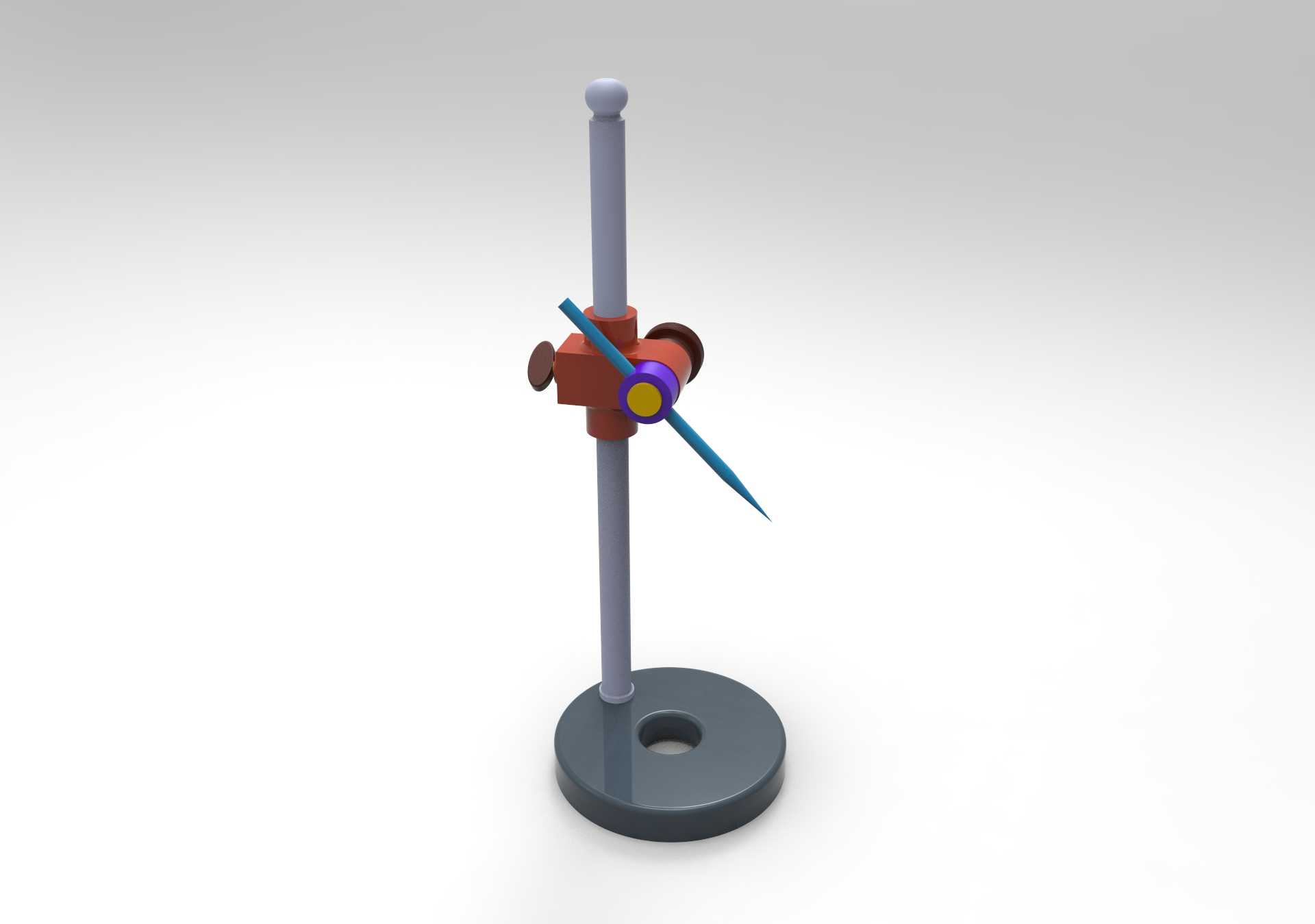

　　在机械加工现场的工序间检测、钳工划线作业、小型工件形位公差初检环节，这类台式表面量规是十分常用的工位辅具，不同于手持类量具受握持稳定性影响产生的测量偏差，带固定底座的结构设计能够在平台作业面提供稳定的测量基准，大幅降低重复装夹、多次对位带来的人为误差。从结构组成来看，整套装置分为底座、立杆、滑动调节座、划针组件四个核心部分，底座采用圆盘式铸铁结构设计，底部做精磨处理，能够与检验平台、划线平台的工作面紧密贴合，圆盘中心预留的通孔可搭配压板、螺栓实现工位的快速固定，避免测量过程中装置移位带来的数值偏差，底座的重量配比经过优化，重心完全落在立杆的轴线上，即使划针伸出到最大行程位置，整套装置也不会出现倾翻风险。立杆采用高精度冷拉圆钢加工，

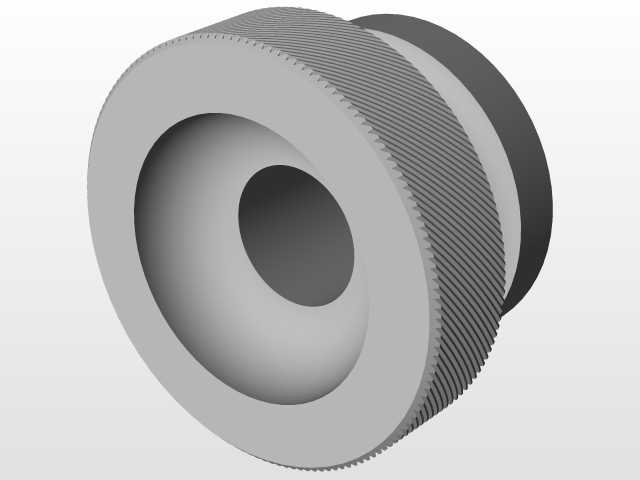

　　外圆做镀铬防锈处理，表面粗糙度控制在Ra0.8以内，保证滑动调节座能够沿着杆身顺畅移动，不会出现卡滞、旷量问题，立杆与底座的连接采用过盈配合加骑缝销固定的方式，保证立杆轴线与底座工作面的垂直度公差控制在0.02mm/100mm以内，从基准端消除测量系统误差。滑动调节座是整套量规的功能核心，采用剖分式夹紧结构，拧动侧面的锁紧旋钮即可快速调整滑座在立杆上的高度位置，适配不同高度工件的测量、划线需求，滑座内部与立杆接触的位置镶嵌有铜质导向衬套，既能够降低滑动过程中的磨损，也能避免反复锁紧对立杆表面造成压痕损伤，延长整套装置的使用寿命。划针组件通过横向锁紧结构固定在滑座的安装孔内，可实现横向伸出长度的无级调节，划针采用硬质合金尖端，

　　刃口经过精细修磨，划线线条宽度可控制在0.1mm以内，保证划线精度满足工序加工的定位要求，同时划针的安装角度可随锁紧结构做小范围调整，适配平面、斜面、圆弧面等不同型面的划线作业需求。在实际使用场景中，这类量规常配合高度尺、检验块完成工件表面高度差的快速比对，也可直接用于毛坯件划线、半成品工件的形位误差初检，相比大型三坐标测量设备，这类小型工位量具的使用成本更低、操作门槛更低，能够在生产一线快速完成检测作业，不需要复杂的编程、装夹流程，十分适合批量加工过程中的快速巡检。设计过程中需要重点关注各运动部件的配合间隙，滑座与立杆的配合间隙控制在0.01-0.03mm之间，既保证滑动顺畅，又不会因间隙过大导致测量时出现摆差，

　　划针的锁紧结构需要保证足够的夹紧力，避免划线过程中划针回缩导致线条偏移，同时所有锁紧旋钮的操作力矩控制在合理范围，操作人员徒手即可完成锁紧、松开操作，不需要额外借助扳手等工具，提升工位操作的便捷性。安装边界方面，整套装置的底座直径控制在100mm左右，立杆总高度约250mm，划针最大横向伸出长度可达80mm，能够覆盖绝大多数小型机械零件的划线、检测需求，占用平台作业面积小，可与台虎钳、分度头等其他工位辅具搭配使用，不会出现工位干涉问题。在功能拓展性上，滑座侧面预留的通用安装孔可替换安装百分表、杠杆表等测量表头，快速转换为高度比对测量装置，实现一套底座适配多种测量功能，降低生产现场的量具采购成本，也减少了工位上不同量具频繁更换的辅助时间。这类表面量规的结构没有复杂的传动部件，整体可靠性高，日常维护仅需要定期在立杆表面涂抹少量防锈润滑油，清理滑座导向衬套内的铁屑、灰尘即可，能够在加工车间的多粉尘、多油污环境下长期稳定工作，不会因环境因素出现功能失效问题。
