折叠式弹簧复位工业箱柜拉手结构

　　这类折叠式弹簧复位拉手，在工业场景里的适配面非常广，从车间常用的工具柜、重型储运箱，到设备旁的嵌入式电控箱、移动作业台的侧装扶手，再到户外使用的防护机箱、检修工具箱，都能看到这类结构的应用。不同于外露式固定拉手，它在非使用状态下可以自动回弹贴合安装面，不会突出箱体表面形成磕碰隐患，在通道狭窄的车间工位、需要频繁转运堆叠的储运场景里，这个特性能够大幅降低剐蹭风险，避免搬运过程中拉手勾挂线缆、工装或者操作人员的衣物。

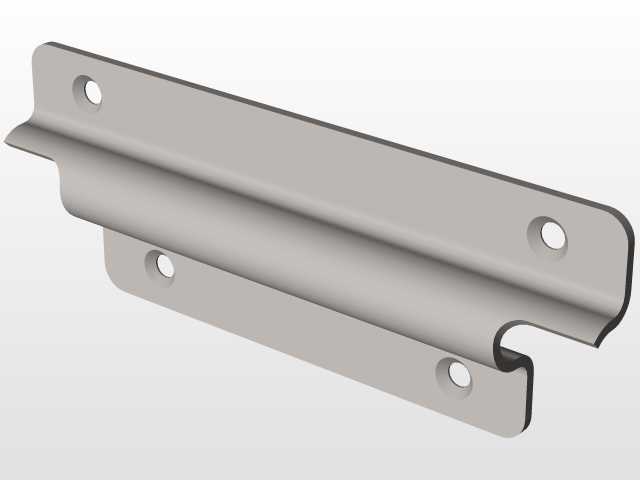

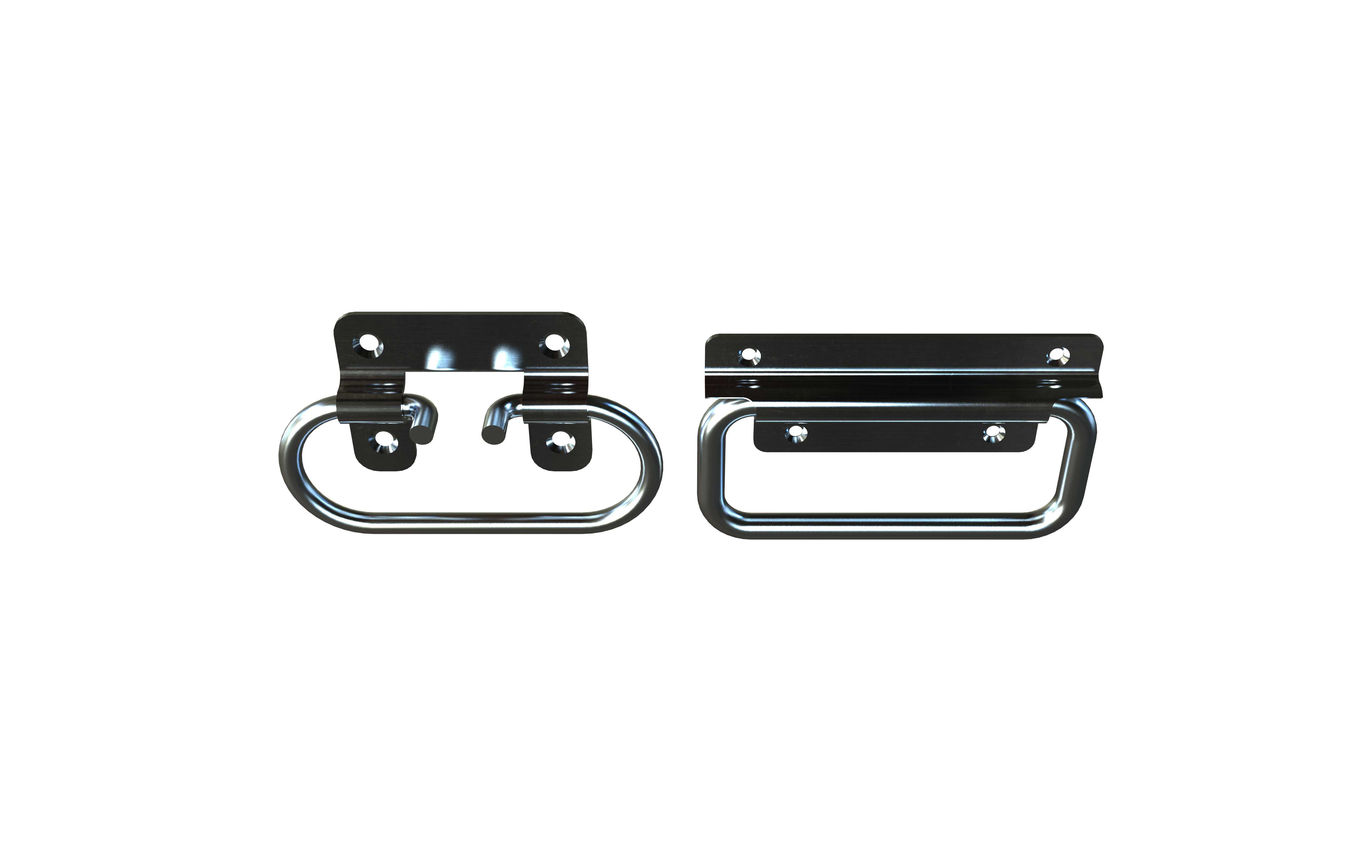

　　从功能设计逻辑来看，这款拉手采用了分体式的安装座与活动握环结构，两个独立的冲压安装座通过螺丝固定在箱壁外侧，握环的两端转轴嵌入安装座的轴孔内，内置的复位扭簧在握环不受外力时，会持续施加扭矩带动握环向上翻转，最终贴合在安装座的上沿平面，整个外露结构没有突出的棱角，安装座的边缘做了冲压圆角处理，握环采用圆钢弯制成型，表面做了镀铬抛光处理，既能够提升防锈能力，也能在握持时减少硌手感，长时间提拉搬运也不会出现割手的问题。

　　设计过程中首先要考虑的是安装边界的适配性，这类拉手的安装座采用对称式布局，两个安装座的中心距需要匹配箱体侧壁的预留安装位，安装座上的固定孔位采用沉孔设计，装配后螺丝头不会突出安装座表面，避免影响握环的复位贴合。握环的活动行程需要做限位设计，当向外翻出握环到握持位置时，安装座上的限位凸台会卡住握环的转轴端，避免握环过度翻转导致施力方向偏移，提拉时的受力会直接通过转轴传递到安装座，再分散到整个箱壁的安装面上，不会出现应力集中导致安装座变形的问题。

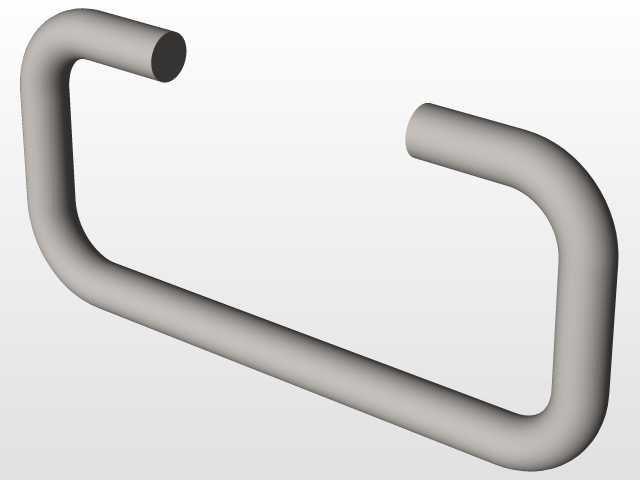

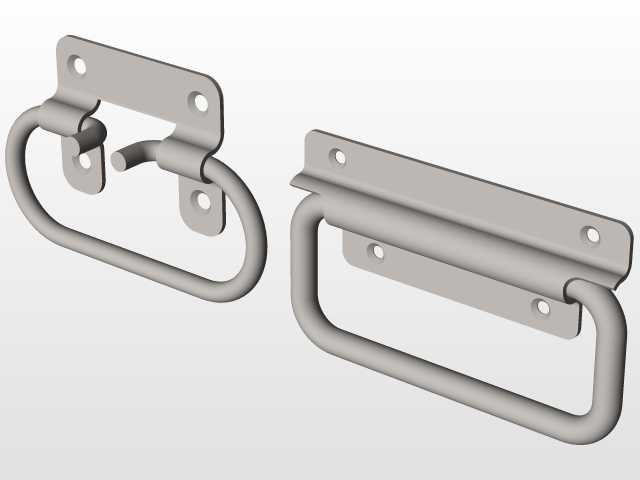

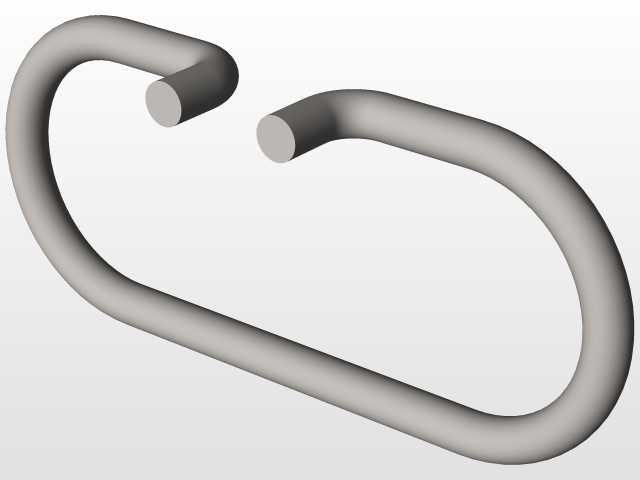

　　针对不同的使用场景，握环的结构做了两种形态的适配，一种是圆环形弯制结构，适合需要多角度施力的提拉场景，操作人员可以从任意方向握住握环发力，适合重量偏大、需要多人配合搬运的箱体；另一种是长方框形结构，握感更贴合手掌的自然弯曲形态，适合单人操作的中小型箱柜，开关箱门或者短距离移动时握持更顺手。两种结构的安装座尺寸保持一致，在同系列的箱柜产品上可以通用互换，不需要重新调整安装孔位，能够降低生产过程中的配件管理成本。

　　在受力性能的设计考量上，握环的材质直径需要匹配额定承重，常规应用场景下采用冷拉圆钢弯制，配合加厚的冷轧钢冲压安装座，单副拉手的垂直承重能够满足大多数工业箱柜的使用需求，转轴部位的配合间隙控制在合理范围，既不会因为间隙过大出现握环晃动，也不会因为间隙过小导致复位卡滞，扭簧的扭力经过匹配调试，既能够保证非使用状态下握环可靠贴合，不会因为设备振动、箱体倾斜出现握环自行垂落的情况，也不会因为扭力过大导致操作人员翻出握环时需要施加过大的力，影响使用手感。

　　安装时需要注意箱壁的平整度，如果安装面存在焊接变形或者平面度超差，需要先做找平处理再固定安装座，避免安装座被强制拉紧后出现轴孔错位，导致握环转动卡滞。固定螺丝的长度需要根据箱壁厚度选配，螺丝拧入后尾部不能突出箱体内壁，避免影响箱内的元器件放置或者物品存放。对于户外使用的场景，还可以在安装座与箱壁之间加装密封垫片，避免雨水从安装孔的缝隙渗入箱体内部，提升箱体的整体防护等级。

　　这类拉手的结构没有复杂的传动部件，日常使用过程中基本不需要额外维护，镀铬层的表面处理能够适应车间内的油污、潮湿环境，长期使用也不会出现锈蚀卡滞的问题，相比外露式的固定拉手，它的空间占用更小，安全系数更高，在工业五金配件领域属于实用性非常强的一类结构，不管是新设备的结构设计选型，还是旧箱柜的配件替换，这类结构都能很好的适配使用需求。
