防爆型声光报警警示装置结构设计

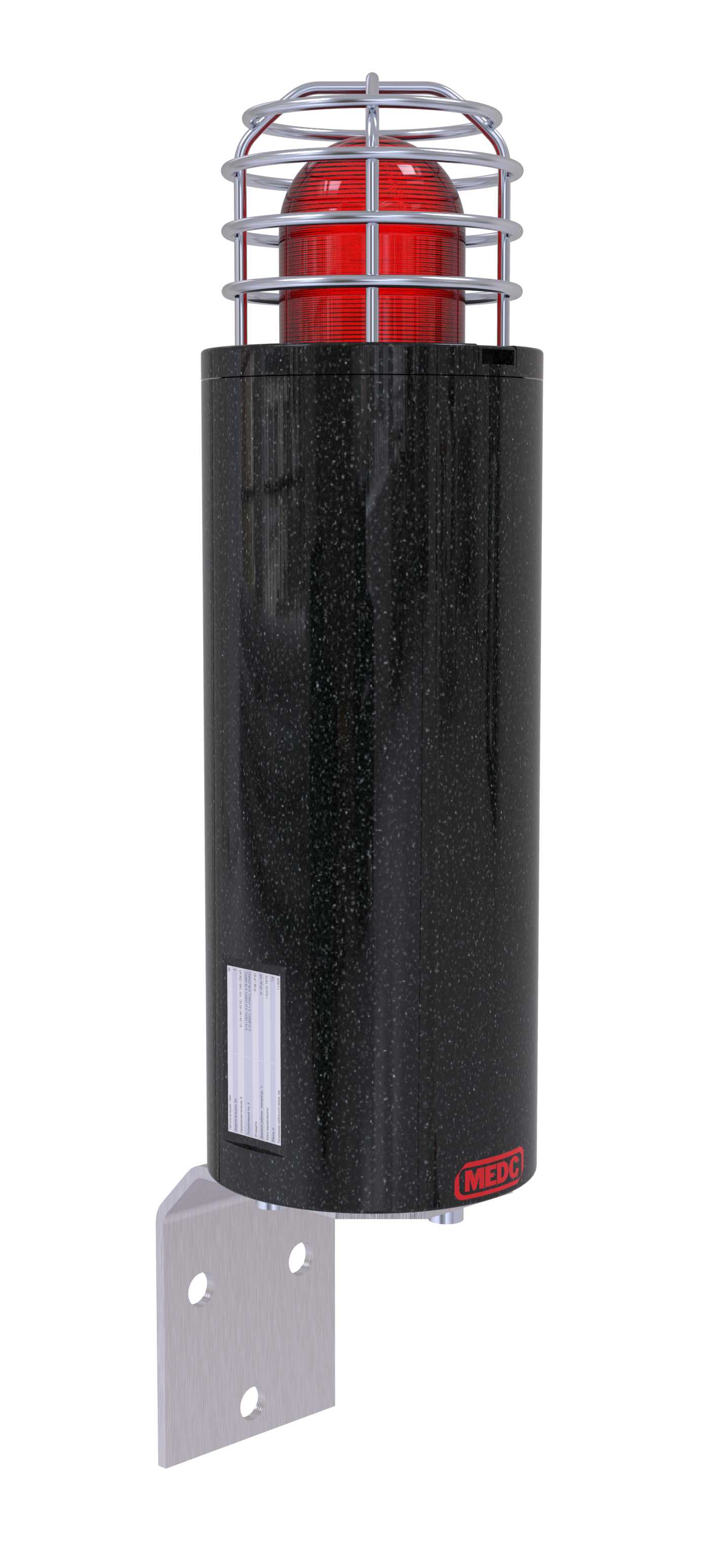

　　这款警示装置的结构设计，首先要适配石化、井下、危化品仓储这类存在易燃易爆混合气体的高危作业场景，这类场景对设备的外壳防护、抗冲击性能都有严苛要求，普通民用警示装置完全无法满足使用需求。从结构上看，主体采用圆柱形厚壁壳体设计，壳体表面做了耐腐耐磨的哑光处理，既可以抵御现场飞溅的化工介质、粉尘磨损，也能避免光滑外壳在强光下产生反光干扰作业人员视线。顶部的发光组件外部加装了金属防护笼，防护笼采用多道环形金属条配合竖向支撑筋的结构，所有连接位置都做了圆弧过渡处理，没有尖锐棱角，既可以防止现场作业时工具、物料坠落砸坏内部的发光警示部件，也不会在人员意外磕碰时造成额外伤害，防护笼的栅格间距经过反复校核，既不会遮挡警示光的散射角度，也能阻挡直径超过10mm的异物侵入，满足防爆设备的外壳防护等级要求。

　　安装结构上，设备底部配套了L型折弯安装支架，支架上预留了四个长圆形安装孔，孔位的设计预留了足够的安装调节余量，现场安装时可以根据实际安装面的螺栓孔位偏差做小范围位置调整，不需要额外扩孔或者重新打孔，适配墙面、设备机架、立式立柱等多种安装基面，安装面与设备主体之间预留了15mm左右的间隙，既可以避免安装基面的振动直接传递到设备主体内部，影响内部电子元件的使用寿命，也能让设备外壳底部的空气保持流通，避免长期使用时积水积灰造成的腐蚀问题。

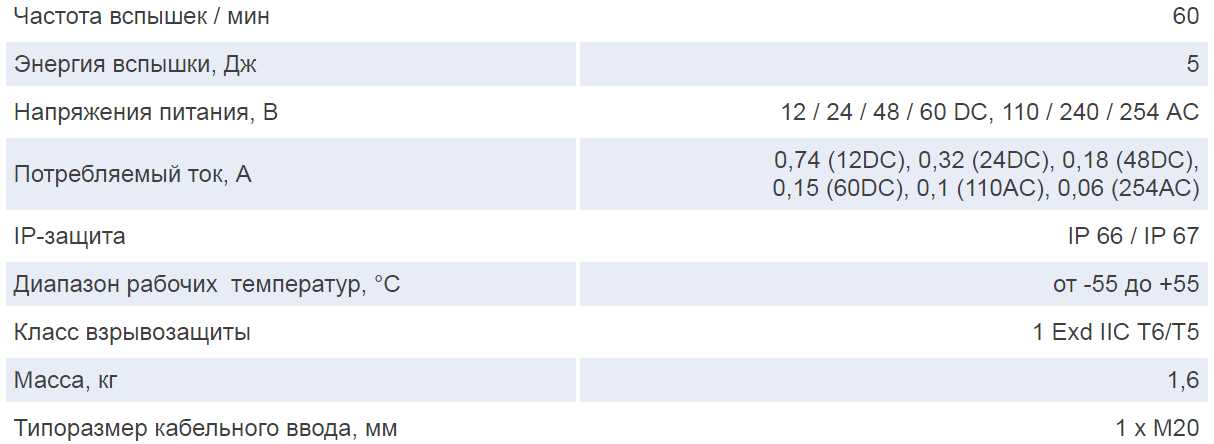

　　功能层面，这款装置同时整合了强光频闪警示与高分贝声响警示两种功能，顶部的红色发光组件采用大角度散射设计，水平方向的警示光覆盖角度可以达到360度，垂直方向的覆盖角度不小于120度，确保在设备周边不同高度、不同方位的作业人员都能清晰捕捉到光信号；声响模块集成在壳体内部，出声孔做了防水防尘的迷宫结构设计，不会因为现场淋水、粉尘堵塞造成声响衰减，报警声响的频率经过调校，采用高低频交替的输出模式，在嘈杂的工业现场环境中，辨识度远高于普通恒定频率的蜂鸣装置，不会被现场的设备运行噪音掩盖。

　　设计过程中，壳体的壁厚经过了结构强度仿真校核，在承受1MPa的外部冲击压力时不会出现开裂、永久变形，壳体上的标识铭牌采用内嵌式安装，不会因为长期的风吹日晒、介质腐蚀出现标识脱落模糊的问题，铭牌上预留了设备参数、防爆标识的丝印位置，符合工业设备的标识规范。设备的出线位置设置在壳体底部的侧方，采用防爆密封接头结构，现场布线时电缆从侧方接入，不会出现雨水顺着电缆流进设备内部的问题，接线腔与内部的元件腔之间做了隔爆面设计，完全符合隔爆型设备的结构要求，即使设备内部出现电弧火花，也不会引燃外部的易燃易爆气体。

　　从安装边界来看，设备整体的外径控制在150mm以内，整体高度（含防护笼与安装支架）不超过220mm，不会占用过多的安装空间，在狭窄的设备通道、管廊支架上也能顺利安装，设备整体的重心落在安装支架的中心投影范围内，即使长期在有振动的设备旁使用，也不会出现支架松动、设备偏移的问题。壳体底部的品牌标识采用模内注塑的工艺制作，和壳体融为一体，不会出现标识磨损脱落的情况，整个设备的外部没有多余的突出结构，不容易被现场的移动设备、线缆勾挂，降低了设备被意外拉扯损坏的概率。
