防爆声光一体化报警警示装置结构设计

　　这款防爆型声光一体化警示装置，主要面向存在易燃易爆气体、粉尘的高危工业作业场景设计，常见于石油化工生产区、煤矿井下作业面、危险品仓储库区、燃气输送场站这类对设备防爆等级有硬性要求的场所，承担异常工况下的声光双重预警职能，当现场出现气体浓度超标、设备运行故障、安全边界触发等异常情况时，可同时发出高响度声响警示与高可见度红光闪烁信号，提醒现场作业人员快速响应处置，规避安全事故风险。

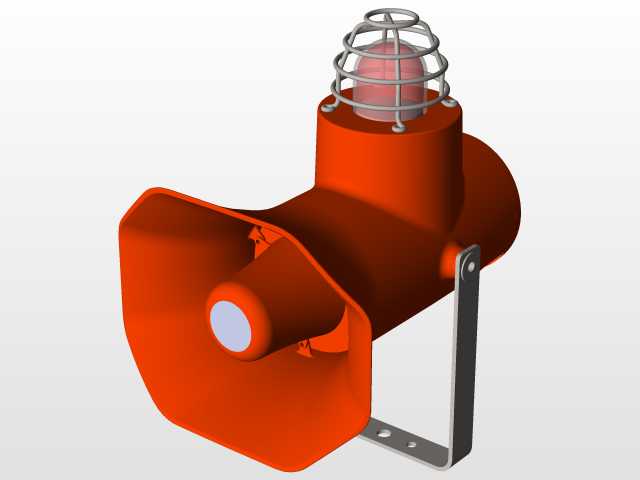

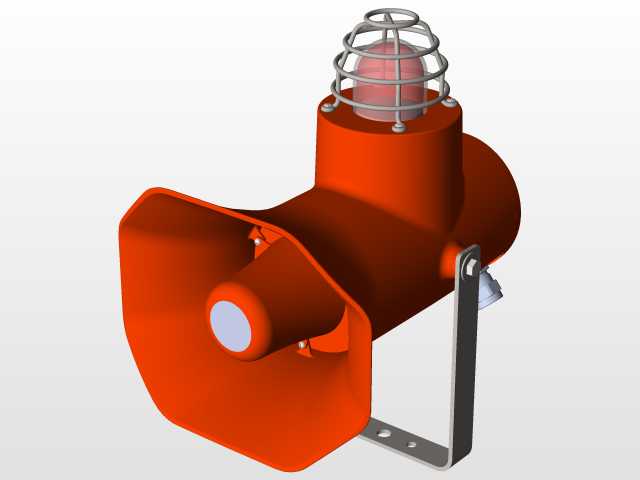

　　从结构设计逻辑来看，装置整体采用一体化集成布局，将发声模块与发光警示模块整合在同一壳体内，减少外部接线点位与密封薄弱环节，适配防爆场景下对壳体密封性能、抗冲击性能的严苛要求。发声端采用号角式扩音结构，号筒内壁做平滑曲面过渡设计，能够有效降低声波传递过程中的能量损耗，保证声响信号在开阔工业厂区内的有效传播距离，即便在高背景噪声的生产作业区域，也能让警示音清晰传递到作业人员耳中；发光警示模块设置在壳体顶部，外部加装金属防护笼结构，防护笼采用多道环形金属筋条与竖向支撑筋焊接成型，既不会遮挡红光的散射角度，又能抵御现场飞溅物、外力磕碰对内部发光组件的冲击损伤，避免户外使用、设备搬运安装过程中造成发光部件破损。

　　安装固定结构采用L型金属安装支架设计，支架底部开设长圆形调节安装孔，可适配不同孔距的安装基面，安装时能够根据现场布设需求微调装置的固定位置，降低对安装基面预留孔位的精度要求；支架与壳体之间采用螺栓铰接固定，安装过程中可根据现场警示方向需求，调整号筒的朝向角度，保证声响与光信号的覆盖范围匹配现场警戒区域的实际需求。壳体整体采用流线型曲面过渡设计，没有易积水的凹陷结构，户外露天布设时可快速排走雨水、积雪，避免长期积水造成的壳体腐蚀、密封胶条老化问题，适配户外长期值守的使用需求。

　　在安装边界设计上，装置的整体外轮廓充分考虑工业现场的安装空间限制，号筒延伸长度、顶部防护笼高度、支架安装尺寸都做了适配性优化，既可以直接通过底部支架固定在厂区墙面、设备机架、立杆支架上，也可适配防爆安装平台的预留安装位，不需要额外定制复杂的转接固定件。壳体的接线端设置在装置背部的独立接线腔室内，接线腔采用隔爆型密封结构，接线完成后可通过密封压盖锁紧进线线缆，保证壳体整体的防爆密封性能，避免外部易燃易爆介质渗入壳体内部引发安全隐患。

　　实际选型应用中，这类声光警示装置需要匹配现场的防爆等级要求、环境噪声等级、警戒范围大小来确认参数适配性，结构设计阶段就充分考虑了不同工况下的适配性，壳体壁厚满足防爆壳体的抗冲击强度要求，表面采用防静电喷涂处理，避免静电积蓄引发的安全风险，顶部发光组件的灯罩采用抗冲击透明材质，兼顾透光性能与抗外力损伤能力，号筒发声口做了防异物格栅设计，避免户外使用时蚊虫、杂物进入号筒内部影响发声效果。从三维建模的角度来看，该模型完整还原了装置的所有结构细节，包括防护笼的筋条排布、安装支架的孔位特征、号筒的曲面弧度、壳体的连接结构，可直接用于厂区安全布设的方案仿真、安装干涉校验、配套安装支架的适配设计工作，也可作为工业安全系统三维场景搭建的组件使用，建模过程中对各部件的装配关系做了完整还原，可直接拆解查看内部组件的布局逻辑，方便结构设计人员参考同类防爆警示设备的结构设计思路，优化自有产品的结构布局。
