方形百叶窗式工业轴流通风机结构

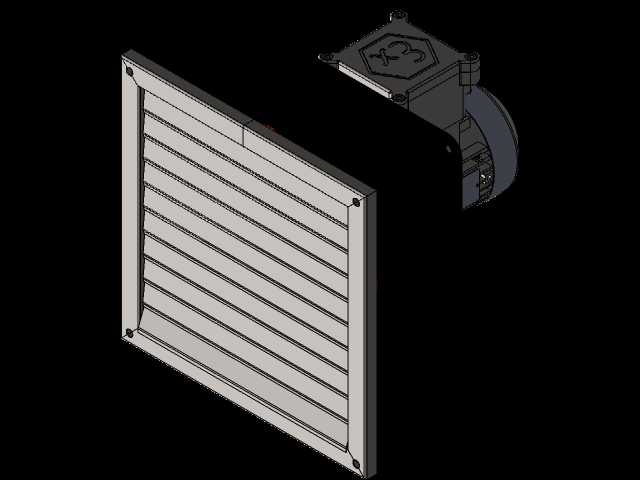

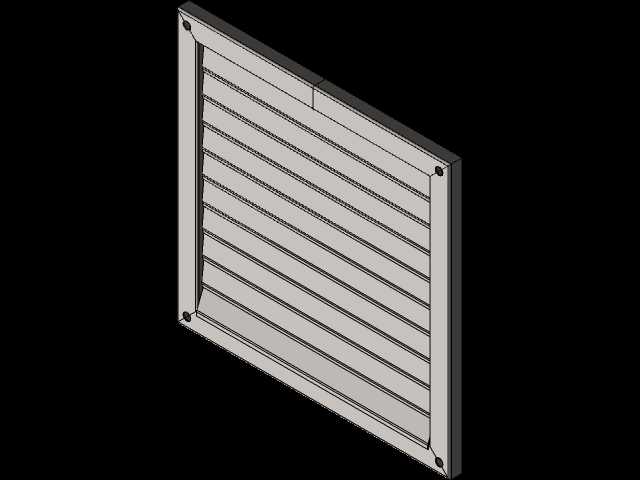

　　这款带百叶防护结构的轴流通风装置，在工业场景里的适配范围很广，不管是车间侧墙的负压排风、电控柜柜体的散热通风，还是小型设备舱的空气循环都能用到。做结构设计的时候最先考虑的是安装适配性，方形安装法兰的四个角预留了标准安装孔位，孔位间距匹配常规墙面开孔、柜体开孔的通用尺寸，安装时不需要额外做转接支架，直接用螺栓穿过预留孔就能完成固定，法兰边缘做了翻边处理，和安装面贴合时能减少缝隙漏风，也能避免安装时锐边划伤操作人员。前端的百叶窗结构不是单纯的装饰件，每一片百叶的转轴都做了阻尼限位，风机停机时百叶会在自重作用下自然闭合，能阻挡室外的雨水、灰尘、飞虫倒灌进通风区域，风机启动时的风压会把百叶完全吹开，不会额外增加风阻，

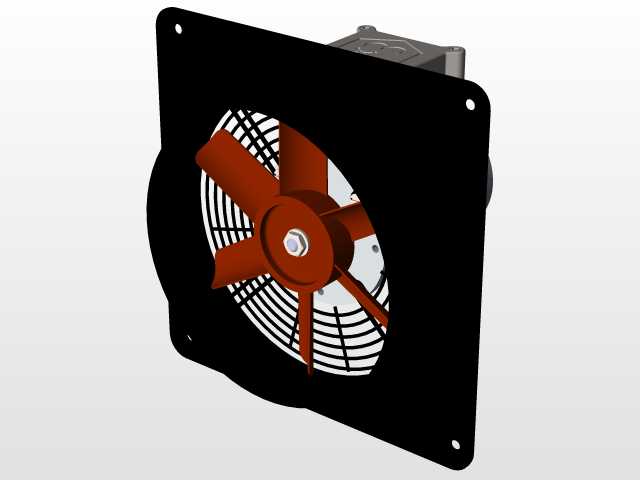

　　百叶的倾斜角度经过反复校核，全开状态下不会遮挡进风截面，保证通风效率不受影响。风机的风筒和安装法兰是一体化冲压成型的结构，没有拼接焊缝，整体刚性更好，长期运行不会因为振动出现焊缝开裂的问题。风叶采用的是前倾式轴流叶片，叶片的曲面弧度经过气动优化，运行时的气流更平顺，动平衡精度控制在G2.5级别，搭配后端的驱动电机，额定转速下的振动幅值很小，不会带动安装墙面或者柜体出现共振噪音。驱动电机和风筒之间采用了三点式减震支架连接，支架上的橡胶减震垫能过滤掉电机运行时的高频振动，避免振动传递到安装基体上，电机的接线盒做了密封处理，防护等级能满足一般工业环境的使用要求，接线盒的出线口预留了防水接头安装位，现场接线时可以直接配套标准防水格兰头，

　　不需要额外做接线防护。电机尾部的散热端盖做了导流槽设计，电机自身运行产生的热量能通过尾部的独立散热风叶快速排出，就算是24小时连续运行，电机绕组的温升也能控制在标准允许的范围内。做三维建模的时候，把所有的装配干涉都做了提前排查，比如风叶旋转时和风筒内壁的间隙控制在3mm，既不会因为间隙太小出现扫膛风险，也不会因为间隙太大降低风机的容积效率，百叶窗和风筒前端的连接卡扣位置也做了精准定位，装配时不需要额外调整就能对齐。安装边界方面，这款风机的整体轴向尺寸比较紧凑，突出安装墙面的厚度不到200mm，不会占用过多的室外或者室内空间，方形法兰的外形尺寸比常规同风量的轴流风机更小，适配的开孔尺寸范围更宽，就算是旧设备的通风改造，

　　也能直接替换原有老旧风机，不需要重新扩孔或者修补安装面。实际选型的时候，要注意安装场景的通风阻力，如果是接短风管使用，需要核对风压参数是否满足风管阻力要求，这款风机的直出风状态下效率最高，不建议接过长的送风管道。另外，前端的防护网和风叶之间的安全距离符合机械安全标准，就算是人员不小心触碰到前端，也不会碰到旋转的风叶，满足工业设备的安全防护要求，日常维护的时候只需要拆下前端的百叶窗和防护网，就能清理风叶上积累的灰尘，不需要把整个风机从安装面上拆下来，维护操作很简便。
