多槽带辐板减重孔起重传动滑轮结构

　　在起重吊装、物料输送、索道导向、电梯曳引这类需要柔性绳索传递动力或改变受力方向的场景里，滑轮是核心的受力承载部件，其结构合理性直接决定整套传动系统的运行稳定性与绳索使用寿命。这款滑轮采用多轮槽的结构设计，轮缘部分加工有多道平行的环形凹槽，凹槽的截面轮廓适配对应直径的钢丝绳或传动带，可同时容纳多组绳索并行排布，既能够单槽独立使用实现单路绳索的导向变向，也可多槽配合实现大载荷下的绳索分流承载，降低单根绳索的受力负荷，避免单绳过载出现断丝、磨损过快的问题。轮体采用辐板带均匀减重孔的结构形式，中心设置带安装轴承位的轮毂，轮毂与外圈轮缘之间通过整幅辐板连接，辐板上沿圆周方向均匀开设六个圆形通孔，这类开孔设计并非单纯为了减重，在实际工程应用中，

　　均匀分布的开孔可以平衡轮体高速转动时的风阻，同时方便检修时观察轮毂处轴承的润滑、磨损状态，也能在户外使用时减少轮面积灰、积水，降低雨雪天气下轮面结冰卡滞的概率。从安装边界来看，轮毂的内孔尺寸适配常规标准系列的深沟球轴承或滑动轴套，安装时可直接将轴承压入轮毂内孔，再通过心轴将滑轮固定在机架的支座上，轮缘的外径与轮槽的深度经过匹配计算，保证绳索嵌入轮槽后，绳索中心线与轮体中心平面的偏角控制在允许范围内，避免绳索运行时出现脱槽、啃边的问题。设计这类滑轮时，首先要根据额定承载载荷计算轮体的截面抗弯模量，轮缘的壁厚需要满足绳索挤压下的强度要求，避免长期受绳索挤压出现轮槽变形；辐板的厚度要结合轮体直径与额定载荷匹配，

　　保证轮体受侧向力时不会出现辐板翘曲变形；减重孔的分布需要严格做动平衡校核，六个孔沿圆周等角度分布，孔边做倒钝处理，避免应力集中导致辐板在交变载荷下出现开裂。轮槽的表面粗糙度需要控制在合理区间，过于粗糙会加速绳索的磨损，过于光滑则会降低绳索与轮槽之间的摩擦力，容易出现打滑问题；多槽结构的槽间距需要保证相邻绳索运行时不会发生相互摩擦干涉，槽底的圆弧半径要比配套绳索的半径略大，保证绳索与槽底有足够的接触面积，降低接触应力。在实际设备选型中，这类滑轮可适配起重绞车的导向轮组、皮带输送机的张紧轮、施工升降机的导向绳轮、景区索道的支撑绳轮等多种场景，相比单槽滑轮，多槽结构可以在相同的安装空间内实现多路绳索的承载，缩小整套轮组的安装体积，

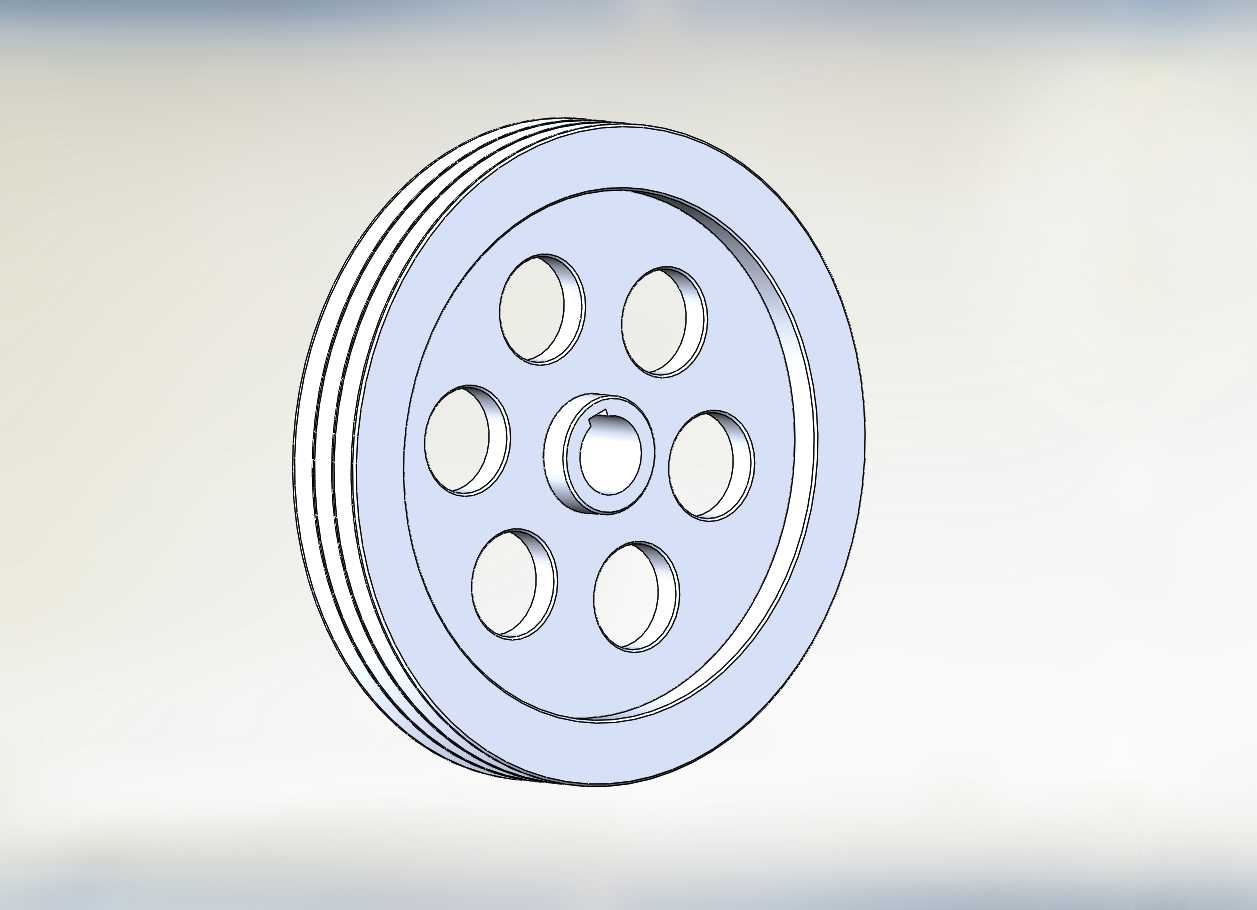

　　减少支座的数量，降低设备整体的制造成本。轮体的轮毂长度经过优化，与轴承的宽度匹配，安装后轴承的端面不会突出轮毂端面，可配合端盖实现轴承的密封，避免粉尘、水汽进入轴承内部，延长轴承的润滑周期与使用寿命。辐板与轮缘、轮毂的连接位置均做圆弧过渡处理，消除直角连接带来的应力集中点，在承受冲击载荷时，应力可以沿圆弧过渡面均匀分散，避免连接位置出现疲劳裂纹。在三维建模过程中，这类零件需要重点保证轮槽的截面轮廓精度，每个轮槽的槽型角度、槽深、槽底圆弧都要保持一致，减重孔的位置度需要严格控制，保证六个孔的中心位于同一分度圆上，避免轮体转动时出现不平衡量，引发运行振动。
