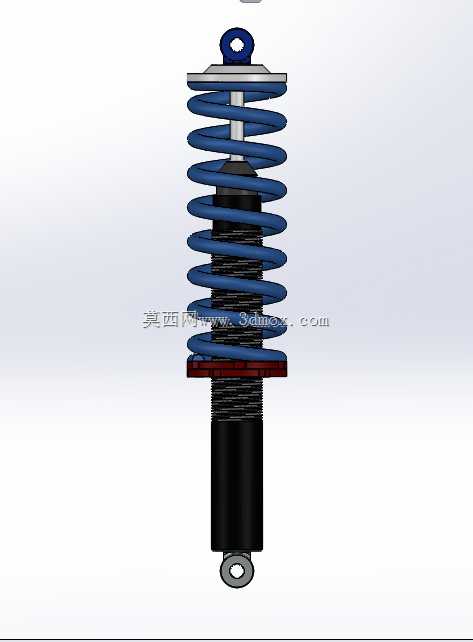

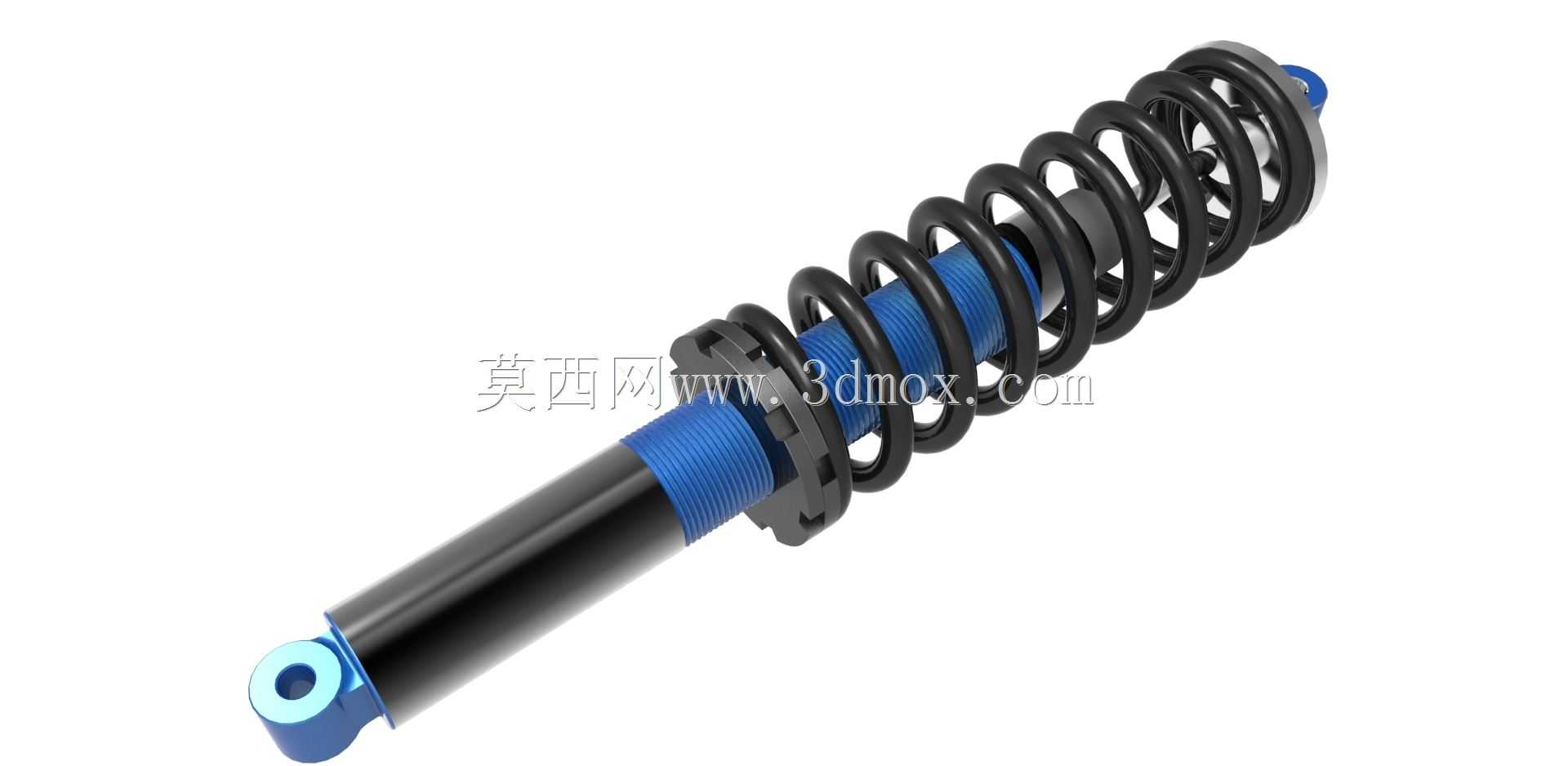

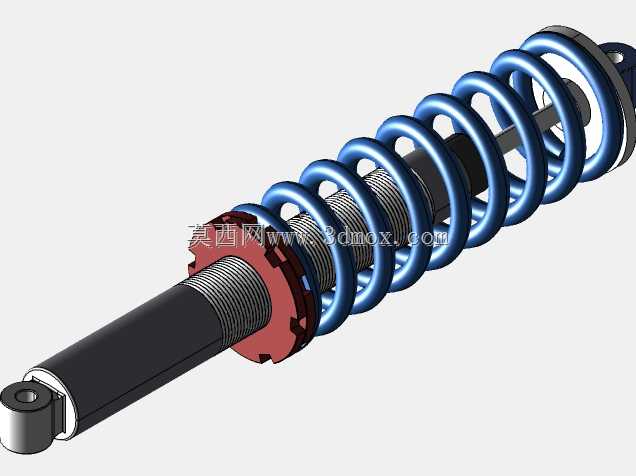

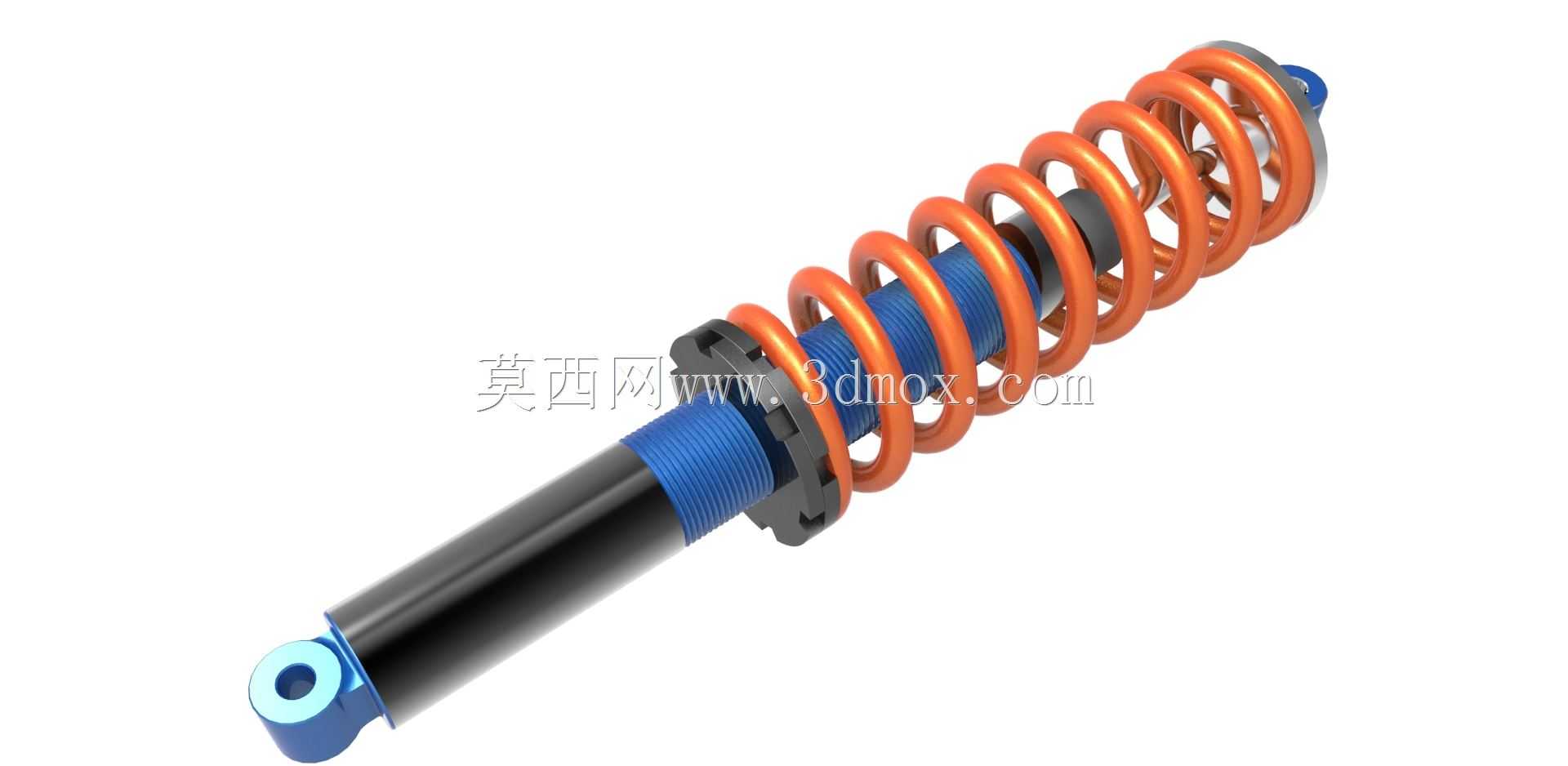

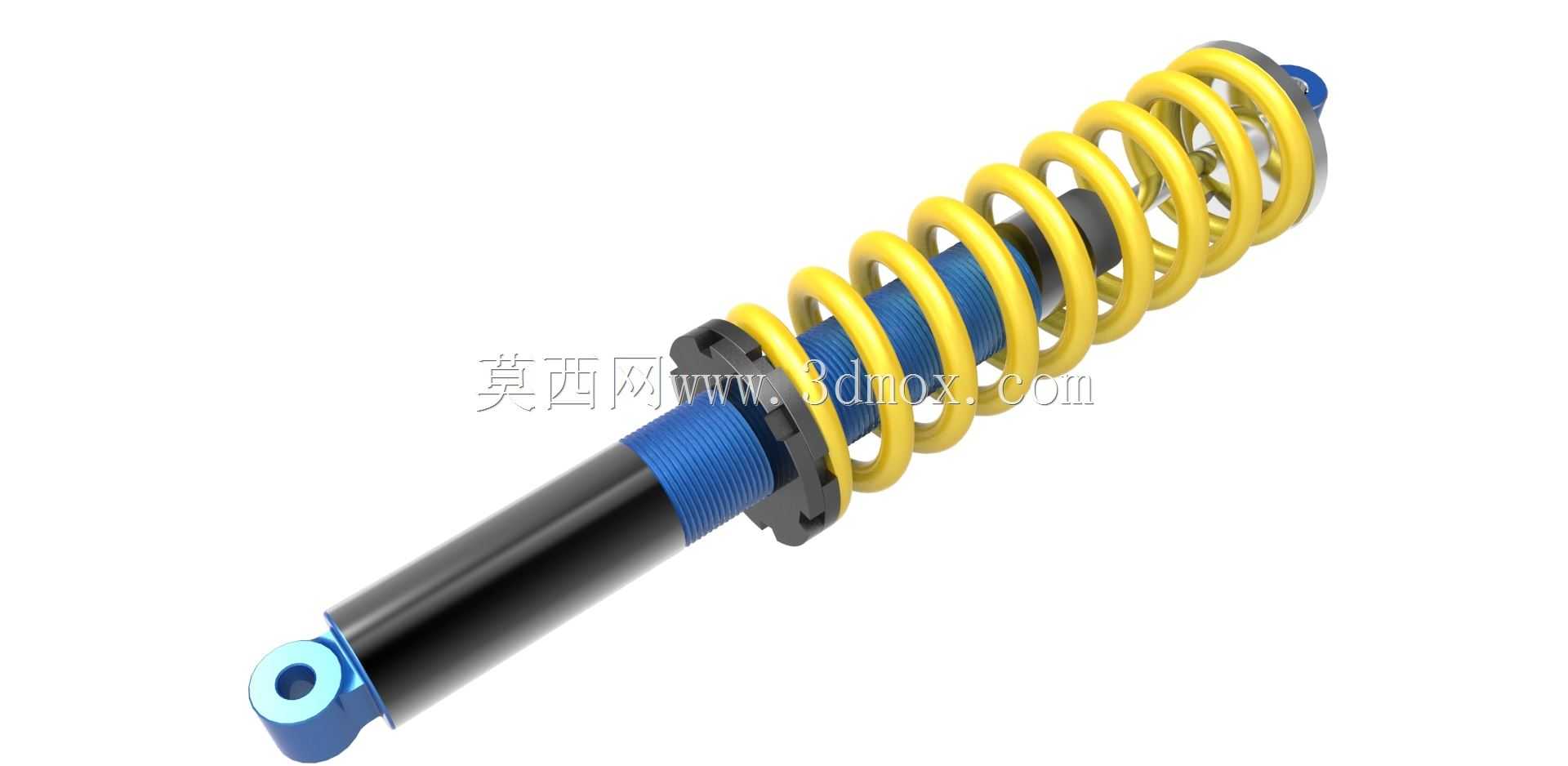

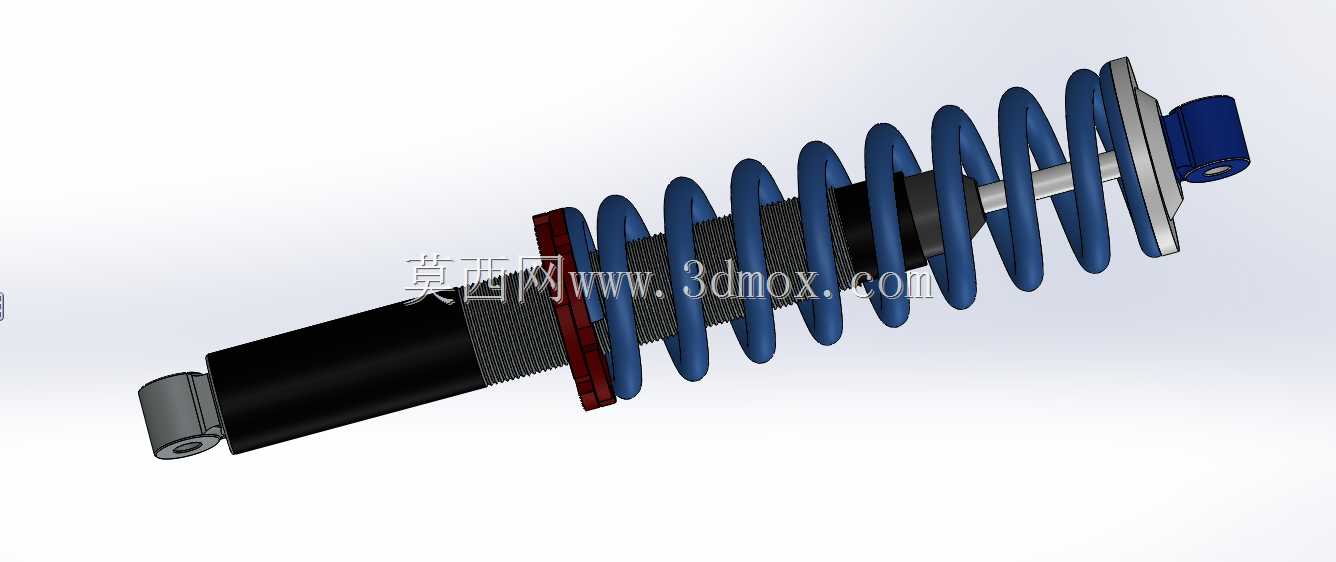

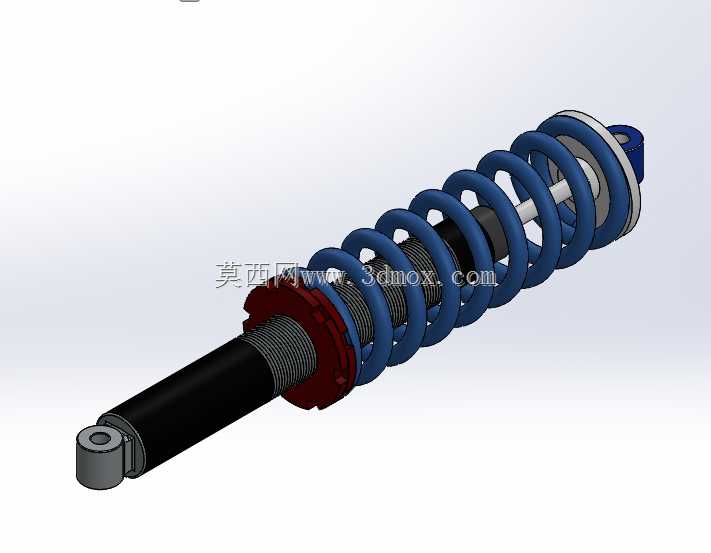

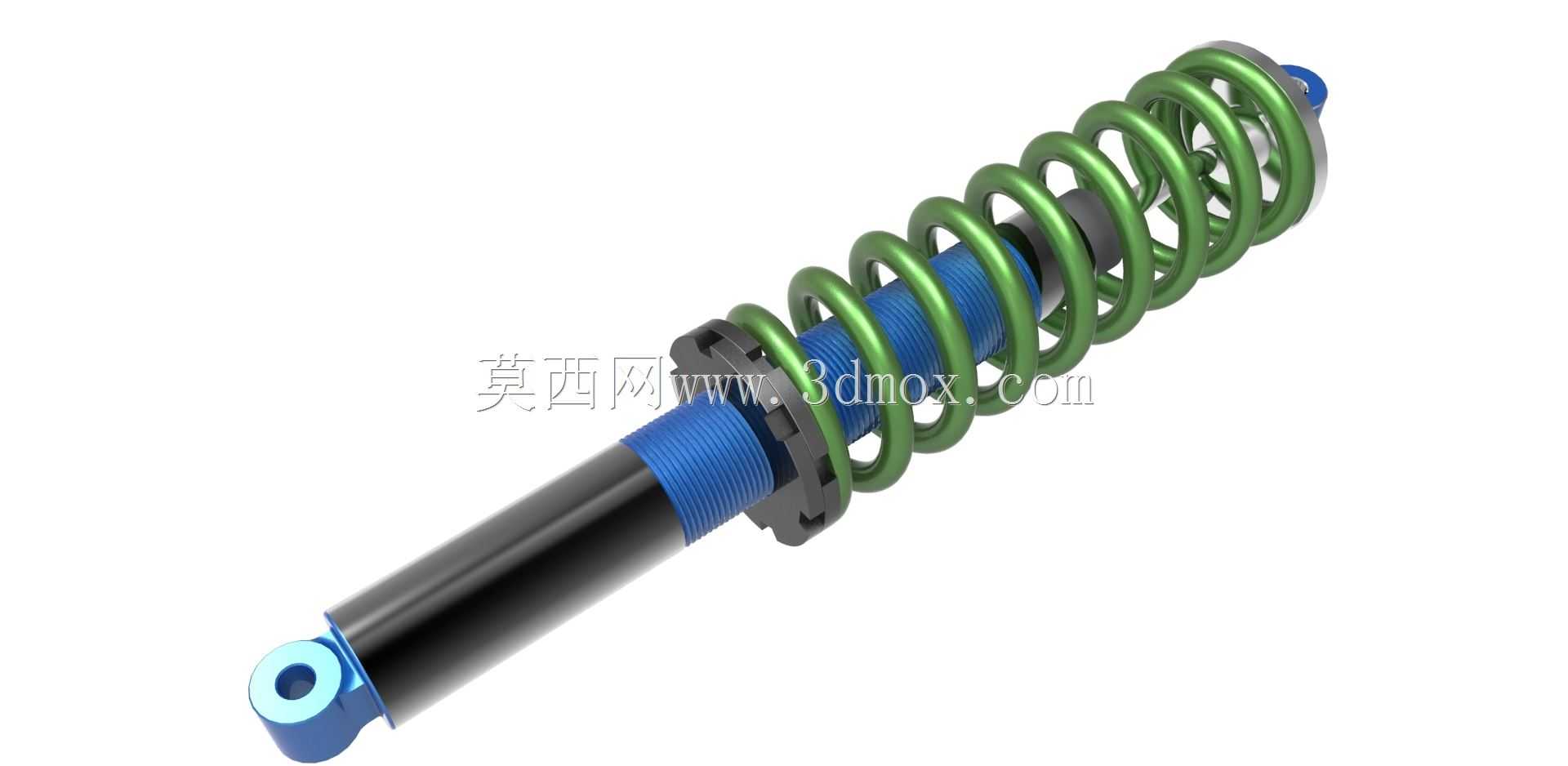

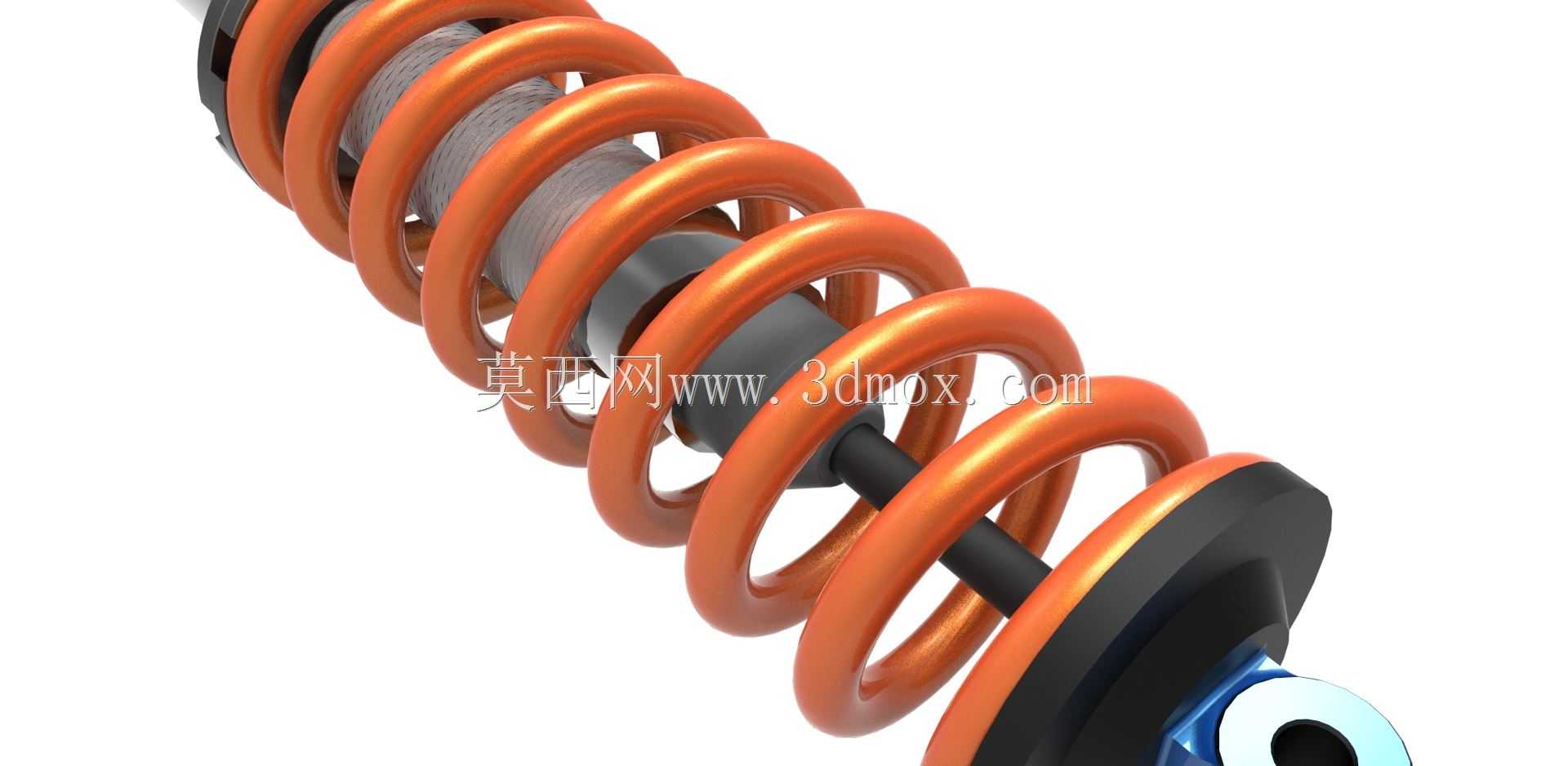

可变螺距螺旋弹簧式悬架阻尼减震部件

　　在乘用车辆、非道路越野机械、小型特种作业装备的行走悬架系统中，这类集成可变螺旋弹簧的阻尼减震部件，是承担滤震、支撑、动态姿态控制的核心执行元件，区别于传统等螺距弹簧搭配分离式阻尼筒的结构，该部件将阻尼做功单元与弹性承载单元做了同轴集成设计，大幅压缩了安装所需的轴向空间，适配布置空间局促的紧凑型悬架结构。从实际工况适配角度看，这类减震部件主要应对行走过程中路面传递的随机冲击载荷，当车轮受路面凸起或凹陷激励产生垂向位移时，阻尼筒内部的液压油通过阀系孔隙产生节流阻尼，将冲击产生的动能转化为热能耗散，同时搭配的可变螺距螺旋弹簧，会根据压缩行程的变化动态调整刚度：小行程滤震阶段弹簧刚度较低，能够过滤路面细碎颠簸，保证驾乘或设备操作的平顺性；

　　当压缩行程进入大冲击区间，弹簧螺距较小的段逐渐并圈，整体刚度非线性提升，避免悬架击穿，同时限制侧倾、俯仰工况下的车身姿态变化幅度。设计过程中首先要明确安装边界的硬点约束，上下两端的吊耳安装孔位需要匹配悬架控制臂与车身/车架的安装坐标，保证减震器工作过程中不会与周边的转向拉杆、制动管路、轮罩钣金产生运动干涉，筒身的直径、弹簧的外径需要结合轮辋偏距、转向最大转角做包络校核，预留足够的安全间隙。弹簧的变螺距参数设计需要结合整车或设备的轴荷分配、偏频要求做匹配，螺距的渐变梯度不能过于突兀，否则会导致刚度变化拐点处的驾乘体感突兀，容易让乘员感受到明显的冲击感；阻尼阀系的阻尼力调校需要和弹簧刚度做匹配，

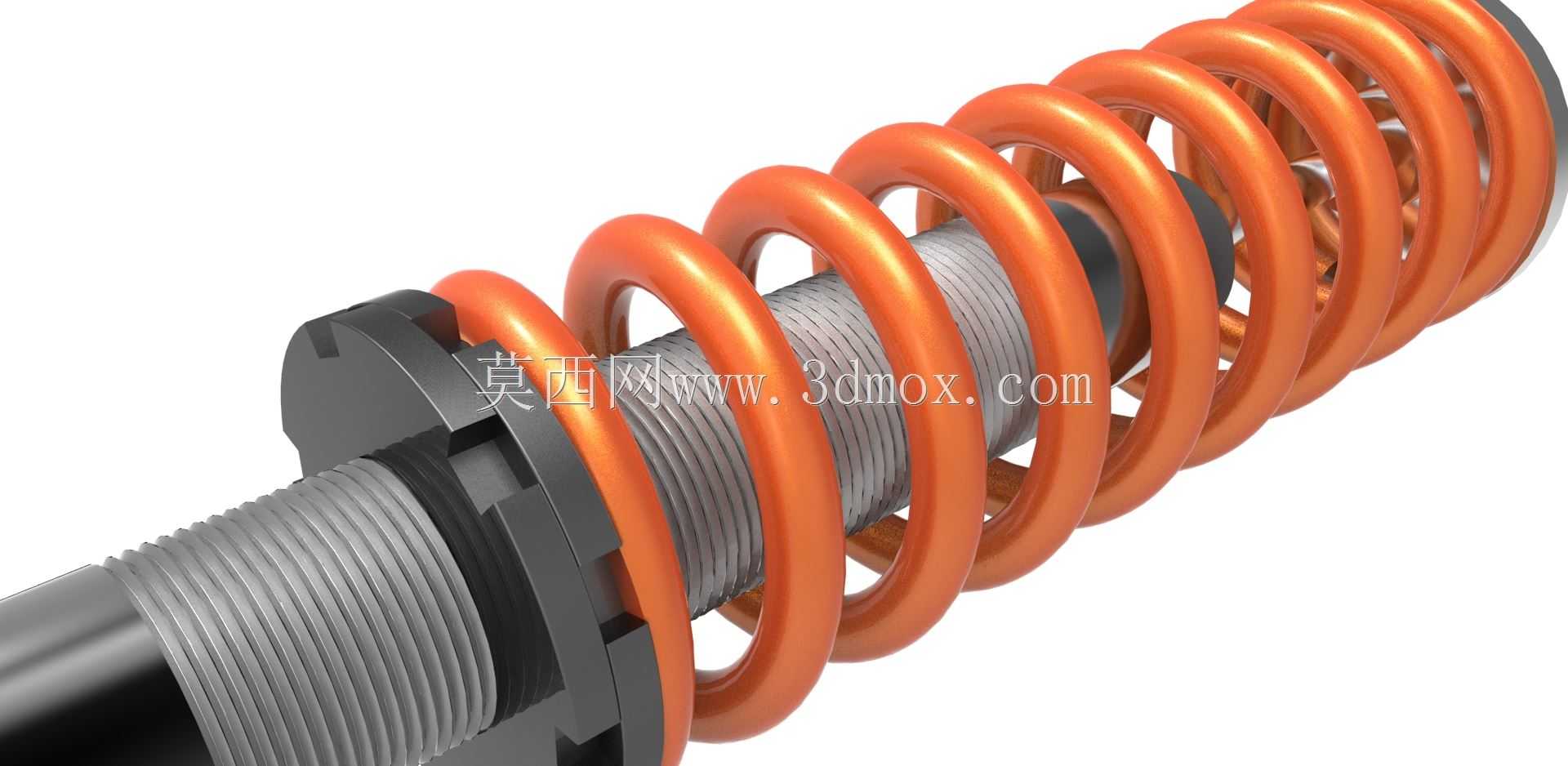

　　拉伸行程的阻尼力通常设置为压缩行程的2-3倍，避免弹簧回弹过程中产生多余的余振，保证车轮能够持续贴附路面，提升行驶抓地力与操控稳定性。从结构细节看，上端的安装支座集成了弹簧限位与阻尼筒导向功能，弹簧上下两端的橡胶垫能够隔绝弹簧工作过程中产生的金属撞击异响，同时缓冲弹簧传递到车身的高频振动；筒身表面的螺纹调节结构，可以根据实际使用需求调整弹簧预紧力，适配不同的负载场景，比如设备重载作业时可以调高预紧力提升支撑刚度，空载通勤场景下调低预紧力获得更柔和的滤震表现。这类集成式减震支柱相比分离式的减震与弹簧结构，装配工序更简单，售后维护时可以整体快速更换，不需要额外的弹簧压缩工装就能完成拆装，大幅降低了维保的操作难度与时间成本，

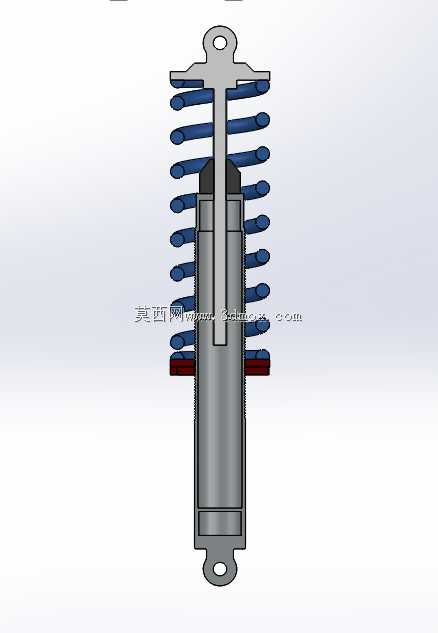

　　在小型全地形车、改装乘用车、低速工业巡检车辆的悬架设计中应用十分广泛。建模过程中需要重点关注弹簧并圈阶段的几何干涉检查，模拟全行程压缩状态下弹簧各圈之间的间隙，避免工作过程中弹簧圈之间产生硬摩擦导致弹簧早期断裂，同时阻尼筒的活塞杆伸出长度需要满足最大拉伸行程的要求，预留足够的活塞导向长度，避免活塞杆受侧向力过大导致油封偏磨漏油。
