工业气体回收处理罐体装置设计

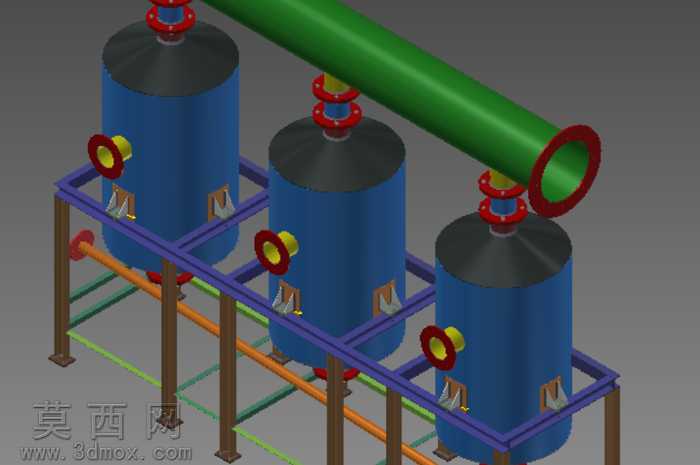

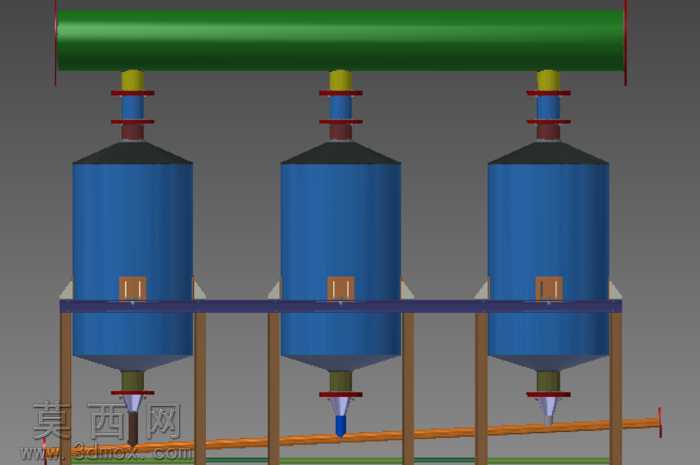

本作品为工业气体回收处理装置的三维建模设计，整体采用模块化布局思路，将三组核心处理罐体沿钢架平台有序排布，兼顾功能实现与结构稳定性。建模过程中首先完成支撑钢架的参数化搭建，采用型钢拼接的框架结构，通过合理的横梁、立柱分布承载罐体与管路的全部载荷，框架底部设置可调式支撑脚，可适配不同安装地面的平整度需求。核心罐体采用立式承压结构设计，罐体主体为圆柱形筒体搭配上下椭圆形封头，符合压力容器的结构设计规范，罐体侧壁预留多组接口，分别对应进气、出气、检修、检测等不同功能需求，接口处采用标准法兰连接结构，便于现场管路的对接与后期维护。顶部的气体输送主管道采用大口径通径设计，通过分支管路分别与三组罐体顶部连通，分支管路与主管道、罐体的连接位置均设置法兰密封结构，搭配紧固螺栓组保证管路连接的气密性，管路走向沿钢架上层排布，避免与下部操作空间产生干涉。建模阶段对各部件的装配关系进行了严谨的干涉检查，确保法兰对接面、螺栓孔位、管路衔接处的尺寸完全匹配，罐体与钢架之间设置专用的支撑固定座，既可以限制罐体的位移，也能缓冲设备运行过程中产生的振动。材质渲染上，罐体主体采用工业蓝色哑光涂装，钢架采用紫色防锈漆质感，输送管路分别采用绿色、橙色区分不同介质流向，法兰部位采用红色涂装做醒目标识，封头部位采用深灰色金属质感还原真实工业设备的外观效果。整体设计充分考虑了工业场景下的安装、操作、维护需求，各部件的尺寸比例符合行业通用规范，可直接用于方案展示、结构校核以及后续的工程深化设计参考。
