航模外转子无刷动力电机结构设计

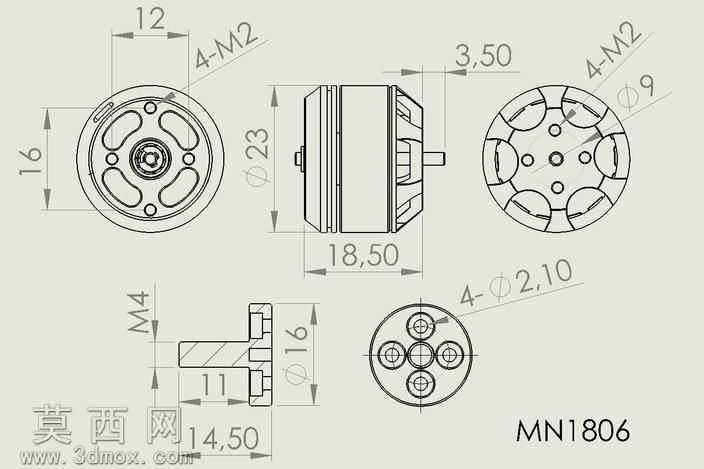

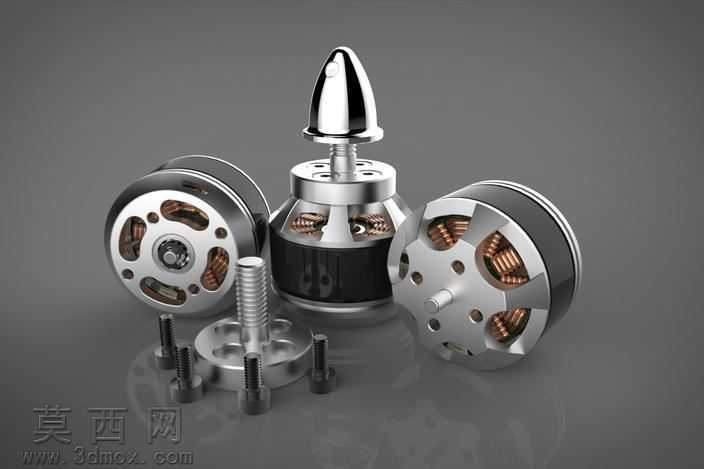

本模型为适配小型多旋翼航模、迷你直升机的外转子无刷动力电机，整体建模过程围绕航模动力的轻量化、高扭矩输出需求展开，首先基于航模动力的载荷参数确定定子铁芯、绕组槽位的基础尺寸，采用参数化建模方式完成定子矽钢片叠压结构、漆包线绕组排布的三维构建，还原绕组在槽内的规整排布形态，保证模型结构与实际量产电机的内部构造完全一致。转子部分采用外转式结构设计，分别完成永磁体贴装的转子外壳、一体式输出轴头、整流锥形头的独立建模，还原转子外壳的散热开孔、动平衡定位槽细节，同时对配套的安装底座、锁紧螺丝、桨夹固定座等附属配件进行1:1比例建模，所有配件的螺纹规格、配合公差均参照航模通用标准设定，保证各部件之间的装配关系完全符合实际组装逻辑。材质渲染阶段针对不同部件的物理属性进行区分设置，定子绕组采用紫铜材质还原金属光泽，转子外壳、输出轴、整流头采用抛光铝合金材质，模拟航模电机常用的金属氧化表面质感，安装底座、螺丝等结构件采用哑光钢材材质，通过调整材质的粗糙度、反射率参数，区分不同金属部件的视觉差异，同时在转子永磁体、定子铁芯部位添加细微的材质纹理，还原工业零件的真实加工质感。渲染过程采用影棚级布光方案，通过主光源、补光源、轮廓光的组合搭配，突出电机部件的金属反光特性与结构层次感，背景采用渐变中性灰调，避免背景元素干扰主体结构展示，同时通过半透明剖切视角的渲染设置，清晰展示电机内部绕组与永磁体的相对位置关系，直观呈现外转子无刷电机的工作原理结构。整体设计兼顾了外观还原度与结构准确性，既可以作为航模整机装配的动力部件模型使用，也可用于无刷电机结构原理的教学演示场景，所有结构细节均经过装配干涉校验，不存在部件穿模、配合错位的问题，完整还原了MN1806型号航模电机的全部构造特征。
