GR63x55带减速机构直流减速电机

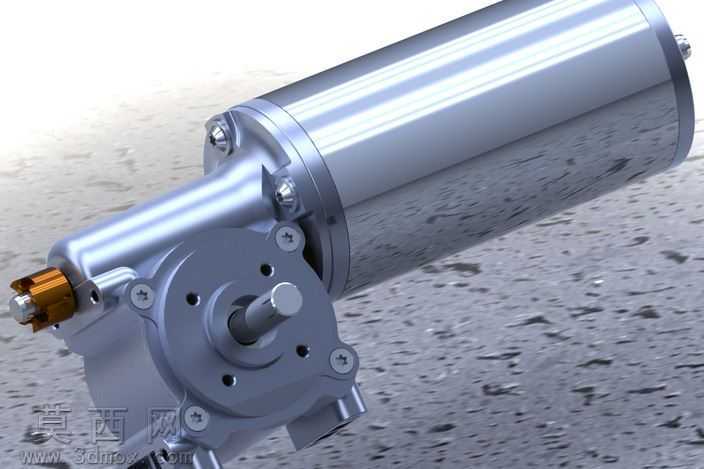

本模型为GR63x55规格集成蜗轮蜗杆减速机构的减速电机三维建模作品，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业产品的尺寸公差与装配关系搭建，可直接用于机构运动仿真、产品装配验证与工程出图使用。建模过程中首先对电机主体部分进行结构拆分，将机壳、定子腔体、转子输出端、后端盖、紧固螺丝等部件分别建模，机壳部分采用回转特征结合拉伸切除完成安装孔、定位槽的细节制作，金属机壳表面做了细微的拉丝纹理材质处理，还原真实金属加工后的质感，端盖与机壳的配合面做了精准的装配约束，保证同轴度符合实际产品的装配要求。减速箱部分采用蜗轮蜗杆传动结构，建模时严格按照蜗轮蜗杆的啮合参数绘制齿形，蜗杆部分与电机输出轴做同轴配合，蜗轮输出端采用台阶轴设计，搭配输出轴定位轴承、端盖油封等细节结构，所有齿轮啮合面做了干涉检查，确保运动过程中无卡滞、无穿模问题。渲染阶段采用金属材质组进行材质分配，机壳与减速箱外壳采用抛光镀锌金属材质，输出轴采用调质钢材质，紧固螺丝采用不锈钢材质，输出端铜套采用黄铜材质，不同材质的粗糙度、反射率、金属度参数均按照真实工业材料属性调整，场景采用工业水泥地面作为承载面，搭配柔和的侧方打光，突出金属部件的高光反射与结构轮廓，清晰展现减速电机的整体外观与结构细节。设计过程中充分考虑了该类减速电机的实际应用场景，整体结构紧凑，输出扭矩大，安装定位孔位符合通用安装标准，模型保留了所有可编辑的参数特征，方便使用者根据实际需求调整电机功率、减速比、输出轴尺寸等参数，可直接用于小型自动化设备、智能家居传动机构、小型输送装置的设计选型与装配验证。
