GF555型直流齿轮减速电机结构设计

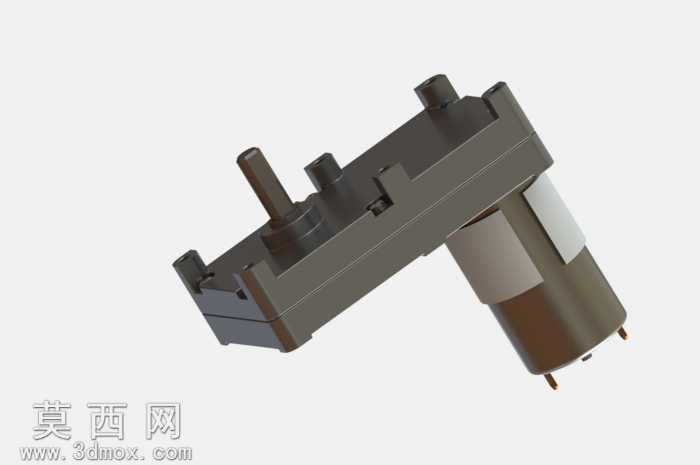

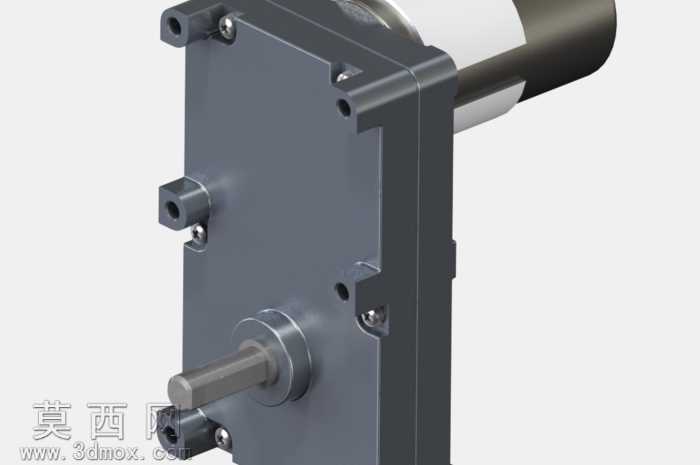

本作品为GF555型直流减速电机的三维参数化建模成果，建模过程中严格遵循实物测绘尺寸与工程设计规范，对电机整体结构进行1:1等比例还原，完整复现了驱动电机本体与齿轮减速箱的集成式结构布局。建模阶段首先梳理动力传递路径，以输出轴为装配基准，依次完成减速箱壳体、多级传动齿轮组、驱动电枢、定子磁瓦、端盖紧固件、输出轴伸等零部件的独立建模，每一个零件的特征尺寸均经过校准，确保齿轮模数、齿形参数、轴径公差、壳体安装孔位、固定螺孔位置等细节与实物完全一致，装配后各部件无干涉错位，可直观呈现内部齿轮啮合的传动关系。材质渲染环节结合实物外观特性进行参数调配，减速箱壳体采用哑光深灰金属质感，模拟锌合金压铸壳体的磨砂表面纹理，对壳体边角的分型线、安装凸台、固定螺丝沉头孔等细节做了精细化呈现；输出轴采用亮面金属材质，还原钢材车削加工后的光洁表面，轴端的扁位结构、轴肩定位特征清晰可辨；电机本体外壳做了哑光银白与黑色分段处理，还原直流电机外壳的漆面质感，所有紧固件均做了亮面金属渲染，还原镀锌螺丝的光泽效果。设计思路上重点突出该减速电机的集成化特性，将高速直流驱动单元与多级齿轮减速单元整合为一体式结构，通过齿轮组的减速增扭作用，将电机的高转速低扭矩输出转换为低转速大扭矩输出，适配低转速大负载的驱动场景。建模过程中对齿轮箱的内部腔体、齿轮轴的支撑位、轴承安装位、壳体的密封贴合面都做了精准还原，既可以用于产品外观展示，也可作为传动结构原理演示、安装适配校核的数字化参考，完整呈现了直流减速电机从驱动端到输出端的完整结构逻辑与动力传递路径。
