分体式箱体对接限位停车塞结构

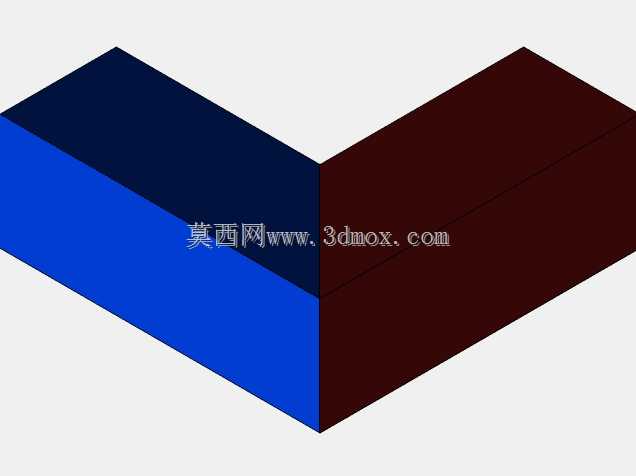

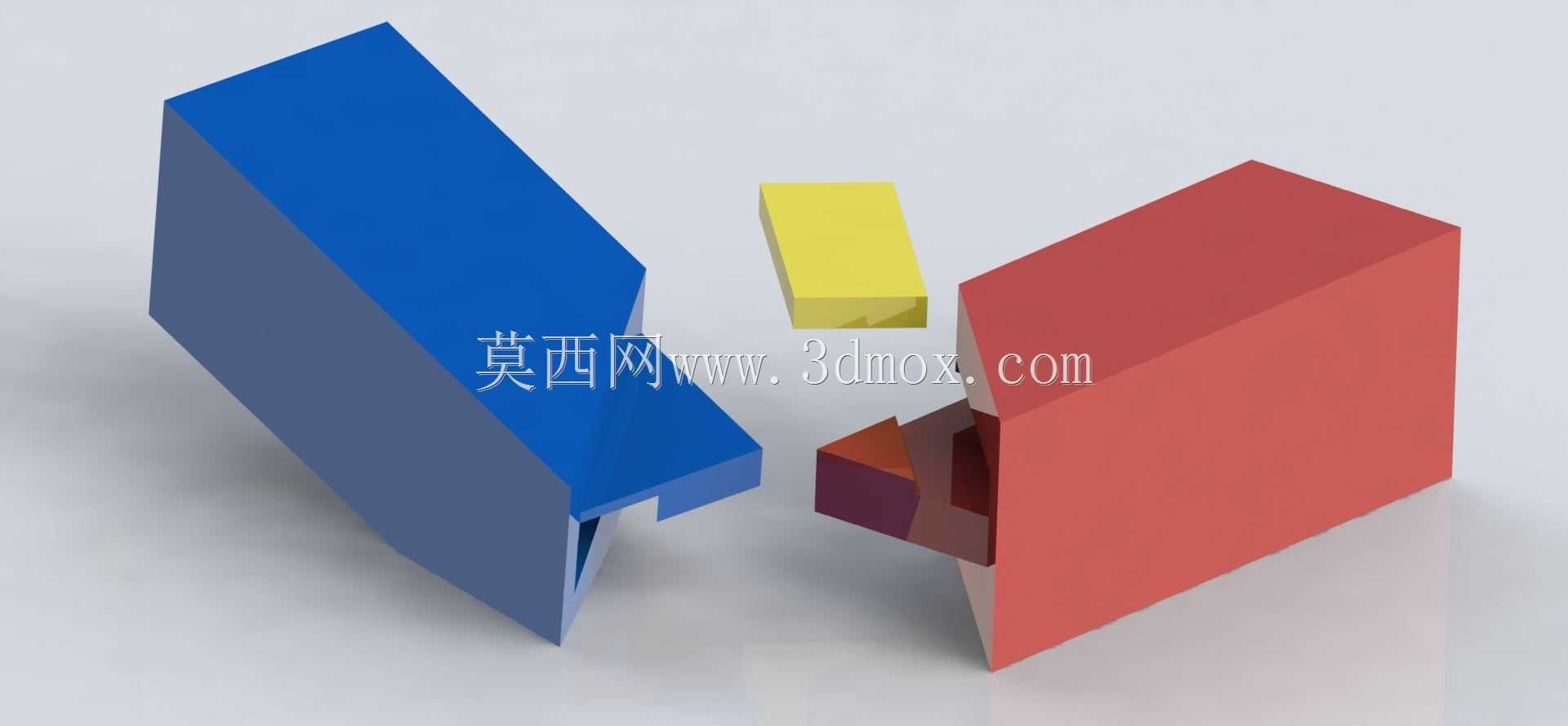

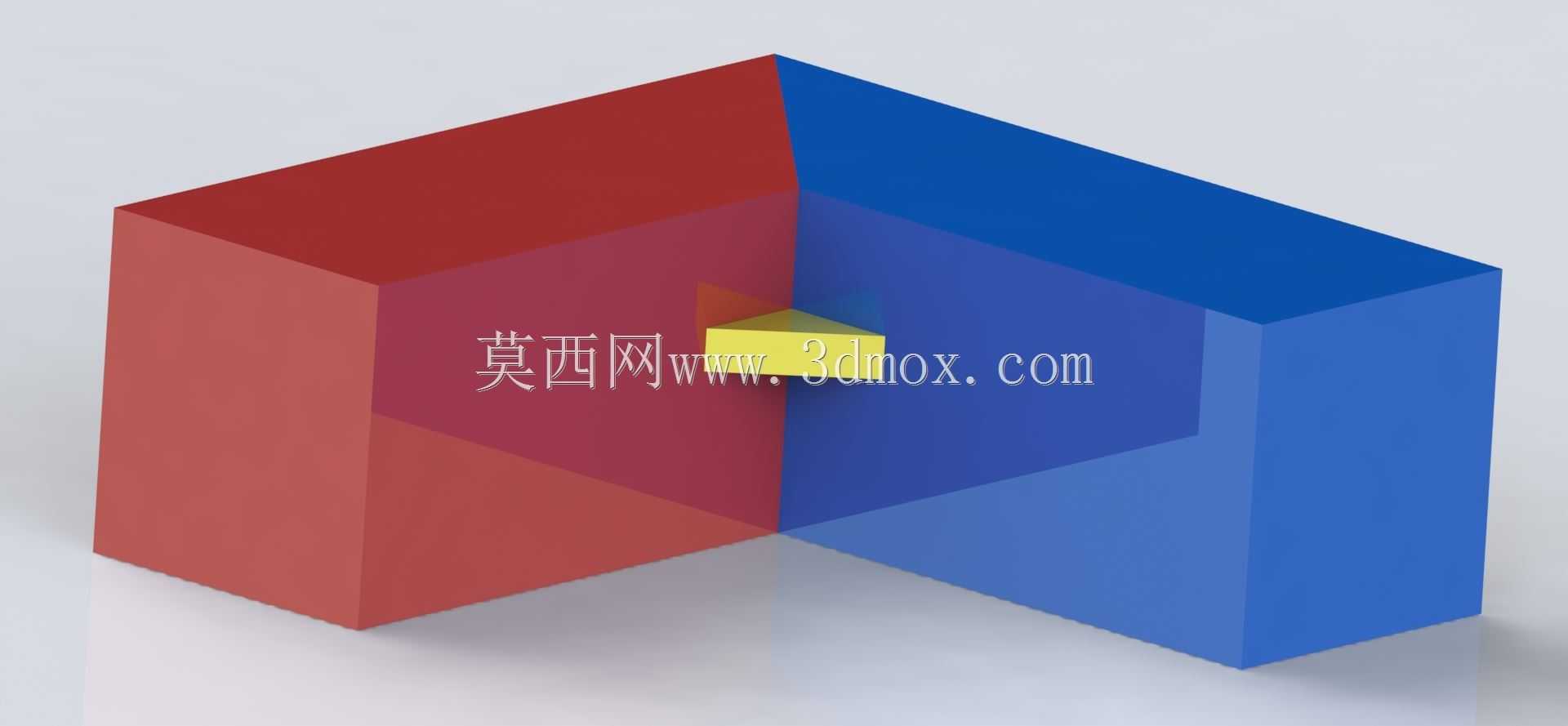

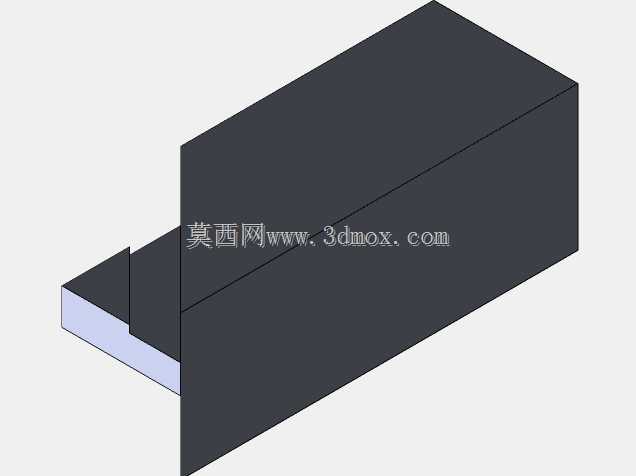

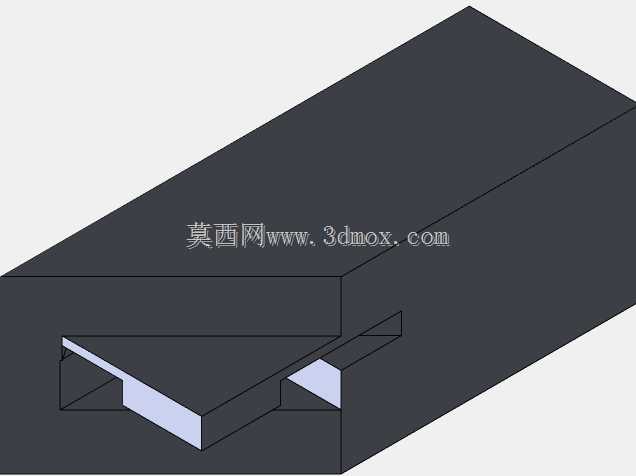

　　在物流周转、轿厢停靠、箱体拼接对位的工业场景中，这类分体式限位塞的应用覆盖了从仓储货箱定位到电梯轿厢平层限位、模块化箱体拼接锁止的多个细分环节，很多一线结构设计人员在做模块化箱体类产品时，往往会忽略对接端的限位缓冲结构，导致箱体拼接后出现错位、受外力冲击时接缝开裂、停靠对位时硬碰撞损伤箱体端面的问题，这个结构的设计逻辑刚好针对性解决了这类痛点。从结构形态来看，整个组件采用左右分体式的基座设计，两个L型的基座块分别固定在需要对接的两个箱体端面上，基座的垂直立面作为对接时的贴合基准面，水平延伸段则嵌入箱体端面的预设安装槽内，不需要额外做复杂的凸台卡扣，安装时直接通过沉头螺丝从基座内侧锁付即可，安装边界的预留尺寸不需要过大，单块基座的水平段厚度控制在适配常规1.5-3mm壁厚箱体的范围，垂直立面的高度刚好覆盖箱体对接缝的全高，不会出现局部漏缝的问题。中间的楔形塞块是整个结构的核心功能件，塞块采用带锥度的梯台形态，当两个分体基座对接到位后，塞块从两个基座立面的预留楔形槽口推入，靠锥面的自锁特性把两个基座向中间拉紧，既可以消除两个基座对接面的装配间隙，又能在箱体受到横向拉扯力的时候，靠塞块的剪切强度承受横向载荷，避免两个对接箱体出现脱开的情况。实际应用中，这类结构不需要额外加装锁扣或者快拆件，塞块推入到位后靠锥面的静摩擦力即可实现锁止，需要拆分箱体时只需要从塞块的反向端面用工具轻敲即可退出，拆装效率比传统的螺栓对接结构高60%以上，

　　尤其适合需要频繁拆分拼接的模块化周转箱、设备轿厢停靠定位的场景。设计过程中需要重点关注几个尺寸边界：首先是楔形塞块的锥度，不能过大也不能过小，锥度过大会导致自锁失效，受振动时塞块容易脱出，锥度过小则会导致拆装时阻力过大，甚至出现楔死无法拆分的问题，常规应用场景下锥度控制在1:8到1:10的区间最为合适；其次是两个分体基座上楔形槽的同轴度公差，必须控制在0.1mm以内，否则塞块推入时会出现卡滞，无法完全到位，导致两个对接箱体的接缝出现高低差；另外基座的安装面平面度也需要控制在0.05mm以内，避免安装后基座出现翘曲，对接时立面无法完全贴合，留下间隙。从功能特性来看，这个结构除了基础的对接限位作用，还兼具一定的缓冲能力，

　　塞块可以采用改性尼龙或者聚氨酯材质，在箱体停靠对接时吸收部分冲击能量，避免硬碰撞导致的箱体端面变形，相比传统的金属刚性挡块，能降低30%以上的碰撞噪音，同时减少接触面的磨损。在仓储物流的周转箱应用中，这类结构可以替代传统的箱扣，在箱体堆叠拼接时实现快速对位，不需要人工反复调整对齐，大幅提升周转箱的组垛效率；在电梯轿厢的平层限位场景中，分体基座分别安装在轿厢架和井道的停靠位，塞块作为平层定位的触发件同时承担限位作用，避免轿厢平层后出现滑移；在模块化设备的箱体拼接场景中，比如拼接式的电控柜、环保设备的分体箱体，这类结构可以实现快速现场组装，不需要复杂的调试对位，降低现场安装的人工成本。建模过程中需要注意分体基座和塞块的配合间隙，

　　塞块和楔形槽之间预留0.02-0.03mm的间隙，既保证拆装顺畅，又不会出现过大的旷量，基座上的安装孔要设计成长条可调式，方便安装时调整位置，补偿安装面的加工误差，避免因为加工误差导致塞块无法装配。很多新手设计这类限位结构时，往往会把塞块设计成等截面的方块，靠过盈配合实现锁止，这种设计在多次拆装后会出现磨损，导致配合间隙变大，锁止失效，而楔形结构靠锥面自锁，即使出现少量磨损，只需要把塞块向内多推入一段距离即可补偿磨损量，整个结构的使用寿命比等截面过盈结构长两倍以上。另外在材质选择上，如果是重载场景，比如大吨位的轿厢停靠、重型箱体拼接，基座和塞块都可以采用45号钢调质处理，表面做发黑防锈处理；如果是轻载的物流周转场景，基座可以采用ABS工程塑料，塞块采用聚氨酯材质，降低整体重量和成本，同时具备足够的结构强度。整个结构没有复杂的曲面特征，加工难度低，不管是机加工还是注塑成型都可以快速量产，不需要特殊的加工工艺，综合制造成本比传统的对接锁扣结构低40%左右，非常适合批量应用在各类需要对接限位、停靠定位的箱体类产品上。
